Offener Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung und vier Radsätzen, 31 80 6941 656-5 D-DB, Gattung Facs 124, der DB Cargo Deutschland AG, abgestellt am 09.08.2019 in Betzdorf/Sieg.

Die DR ließ zwischen 1978 und 1980 bei ANF Industrie (Frankreich) über 1.450 vierachsige offene Selbstentladewagen mit vier Kammern bauen, die zunächst als Eads-y (5970) eingereiht werden. Bei der DB AG werden die Wagen 1994 in Facs 124 umgezeichnet.

Bei den offenen Selbstentladewagen hat der Laderaum die Form mehrerer nebeneinander stehender Trichter. Der Entladevorgang erfolgt über die Schwerkraft des Ladegutes.
Mehrere Auslauföffnungen mit Drehschiebern ermöglichen die restlose Entladung des Wagens nach der einen oder anderen Seite. Die Menge ist regulierbar - so wie es zum Beispiel für die Entladung über Förderband erforderlich ist. Geeignet sind die Wagen für den Transport nicht nässeempfindlicher Güter in loser Schüttung. Die Drehschieber über einer Einrichtung auf der Bühne an einer Stirnseite des Wagens können einzeln bedient werden.

Der Wagen ist für den Transport von Nässe unempfindlichen Schüttgütern vorgesehen. Das Untergestell besteht aus miteinander verschweißten Blechen und Walzprofilen. Der Wagenkasten ist eine Schweißkonstruktion und besteht aus vier Trichtern. Querrippen teilen den Wagenkasten in vier Räume, von denen jeder an seinem Unterteil zwei Entladeöffnungen aufweist, die sich an beiden Seiten der horizontalen Mittellinie des Wagens befinden. Über jeder Entladeöffnung ist am Kastenblech eine Stütze für einen Vibrator angeschraubt.
Die acht kreisförmig ausgebildeten Wölbschieber sind auf Rollen gelagert und verschieben sich auf Laufbahnen, die außerhalb der Rinnen angebracht sind. Unter jeder Entladeöffnung sind eine feste und eine schwenkbare Auslaufrutsche angeordnet. Die schwenkbaren Auslaufrutschen werden einzeln durch einen Hebel betätigt, der in der Nähe der Rutsche angebracht ist. Die Betätigung der Wölbschieber erfolgt von der Bedienungsplattform aus. Die Entladung des Wagens erfolgt nach Öffnen der Schieber durch die Schwerkraft des Ladegutes. Für den Zugang zur Bedienungsplattform sind zwei Auftritte mit Gitterrosten (500 x 160 mm) vorhanden.

Das Entfernen von Ladegutresten in der Be- oder Entladestraße ist nur durch leichte Gummihammerschläge auf die äußeren Behälterwandungen gestattet oder durch den Einsatz von Pressluftlanzen im Laderaum!

TECHNISCHE DATEN:
Hersteller: ANF Industrie (Frankreich)
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestellen)
Länge über Puffer: 19.040 mm
Drehzapfenabstand: 14.000 mm
Achsabstand im Drehgestell: 1.800 mm
Größe der Beladeöffnung: 1.800 x 15.300 mm
Laderaum: 70 m³
Breite der festen Auslaufrutschen: 600 mm
Breite der schwenkbaren Auslaufrutschen: 476 mm
Wagenhöhe: 4.000 mm
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 56,0 t (ab Streckenklasse C)
Eigengewicht: 23.890 kg
Drehgestell-Bauart: Y 25 Cs – 639
Kleinster bef. Gleisbogenradius: 75 m
Bauart der Bremse: KE-GP
Intern. Verwendungsfähigkeit: RIV

Armin Schwarz 12.02.2022, 770 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/80, Blende: 10/1, ISO500, Brennweite: 32/1

4-achsiger Drehgestell-Flachwagen, mit Seiten- und Stirnwandklappen und mit Rungen, 31 80 3942 618-0 D-DB, der Gattung Res 677, der DB Cargo Deutschland AG, abgestellt am 09.08.2019 in Betzdorf/Sieg.

Grosskampftag bei der SNCF: Winterferien in Frankreich! Und so kommt auch TGV Verkehr auf die nur im Nahverkehr betrieben Strecken Annemasse - St-Gervais-les Bains-Le Fayet, wie der hier zu sehende

0 Kommentare, Alle Kommentare

Offener Schüttgutwagen mit schlagartiger Schwerkraftentladung, hydraulischem Klappenverschlusssystem und 4 Radsätzen, der Gattung Falns 121, der DB Cargo AG, eingestellt als 81 80 6645 164-7 D-DB, am 28 Juli 2026 im Zugverband (Zugschluss) bei einer Zugdurchfahrt in Kirchen (Sieg). Gut abgestimmt: Die gleichzeitige Öffnung bzw. Schließung aller vier Klappen wird durch Betätigen eines Steuerventils entweder von der Wagenbühne oder vom Bunkersteg aus mit einem speziellen langstieligen Vierkantschlüssel möglich. Der Wagenkasten besteht aus einem sattelförmigen Boden, den fest mit den Untergestell-Fachwerkträgern verbundenen Stirnwänden, den Seitenwänden, den vier an den Seitenwänden aufgehängten Entladeklappen (Seitenklappen) und dem Quersattel, der den Wagenkasten in zwei gleichgroße Kammern unterteilt. Der sattelförmige Boden ist eine Fachwerkträger-Konstruktion in Segmentbauweise, deren Untergurte die Langträger und deren Obergurte den First unter dem Firstwinkel bilden. Die Sattelneigung beträgt 49° zur Waagerechten. Zwischen den Langträgern befinden sich die Hauptquerträger, Querträger sowie die Träger für die Druckluftbremseinrichtung und den Antrieb des Klappenverschlusses. Die Kopfstücke des Untergestells sind mit festen Druckanschlägen für die Aufnahme der Zugeinrichtung ausgeführt. Der vollständig geschweißte Wagenkasten wird durch Quersattel und mittlere Trennwand in zwei gleich große Kammern unterteilt. Im unteren Bereich sind je Seite zwei große Auslauföffnungen vorgesehen, die durch stabile Seitenklappen geschlossen werden. Der Wagenkasten ist überwiegend durch Hohlprofile ausgesteift. Die Ecken sind durch große Eckfüllbleche ausgerundet. Für sämtliche Bleche wurde Werkstoff der Qualität S355J2G3 verwendet mit Ausnahme des oberen Saumeisens (QStE 500 N) sowie der Langträger der Sattelblechverstärkung (QStE 380). Das Öffnen und Schließen der Klappen erfolgt über einen hydraulisch angetriebenen Daumenwellenverschluss, der gegenüber den Vorgängerbauarten (z.B. Falns 183) sowohl im hydraulischen als auch im mechanischen Teil komplett überarbeitet und optimiert wurde. Die vier Seitenklappen werden gleichzeitig geöffnet oder geschlossen. Das für die hydraulischen Einrichtungen benötigte Drucköl wird von einer Radsatzpumpe während der Fahrt (nach ca. 4 km Fahrweg mit mind. 10 km/h ist der Speicher aufgeladen) in einen Gasdruckspeicher gefördert. Zur Prüfung, ob die Klappen ordnungsgemäß verschlossen sind, dient eine in Wagenmitte auf beiden Seiten angebrachte Anzeigeeinrichtung (gelbe Signalscheiben). Diese Signalscheiben ragen über die Wagenseitenwand hinaus, wenn die Klappen nicht einwandfrei verschlossen und verriegelt sind. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 4 Länge über Puffer: 13.040 mm Drehzapfenabstand: 7.700 mm Achsabstand im Drehgestell: 1.800 mm Länge der Beladeöffnung: 12.120 mm Breite der Beladeöffnung: 1.812 mm Laderaum: 90,0 m³ Länge einer Seitenklappe: 5.325 mm Größter Seitenklappenausschlag: 4.000 mm Klappenverschlusssystem: hydraulisch Wagenhöhe: 4.307 mm Höchstgeschwindigkeit: 120 km/h (leer) / 100 km/h (beladen) Max. Ladegewichte: 58 t ab Streckenklasse C / 66,0 t ab D 3 Max. Ladegewichte auf DB Netz: 59,0 t ab CM2 / 60,0 t ab CM3 (max.100 km/h) Eigengewicht: 23.700 kg Drehgestell-Bauart: 655/656 Kleinster bef. Gleisbogenradius: 75 m Bremse: KE- GP (K) Bremssohle: K-Sohle, Jurid 816 M Intern. Verwendungsfähigkeit: Durch Sondervereinbarungen / G 2 / Für den Einsatz in Deutschland, Polen, Österreich und den Niederlanden zugelassen. 
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen), Deutschland / Güterzüge / Kohlezüge, allgemein Europa / Güterwagen / Gattung F... (Offene Güterwagen der Sonderbauart, wie Schüttgutwagen)

 10 1400x991 Px, 29.07.2026

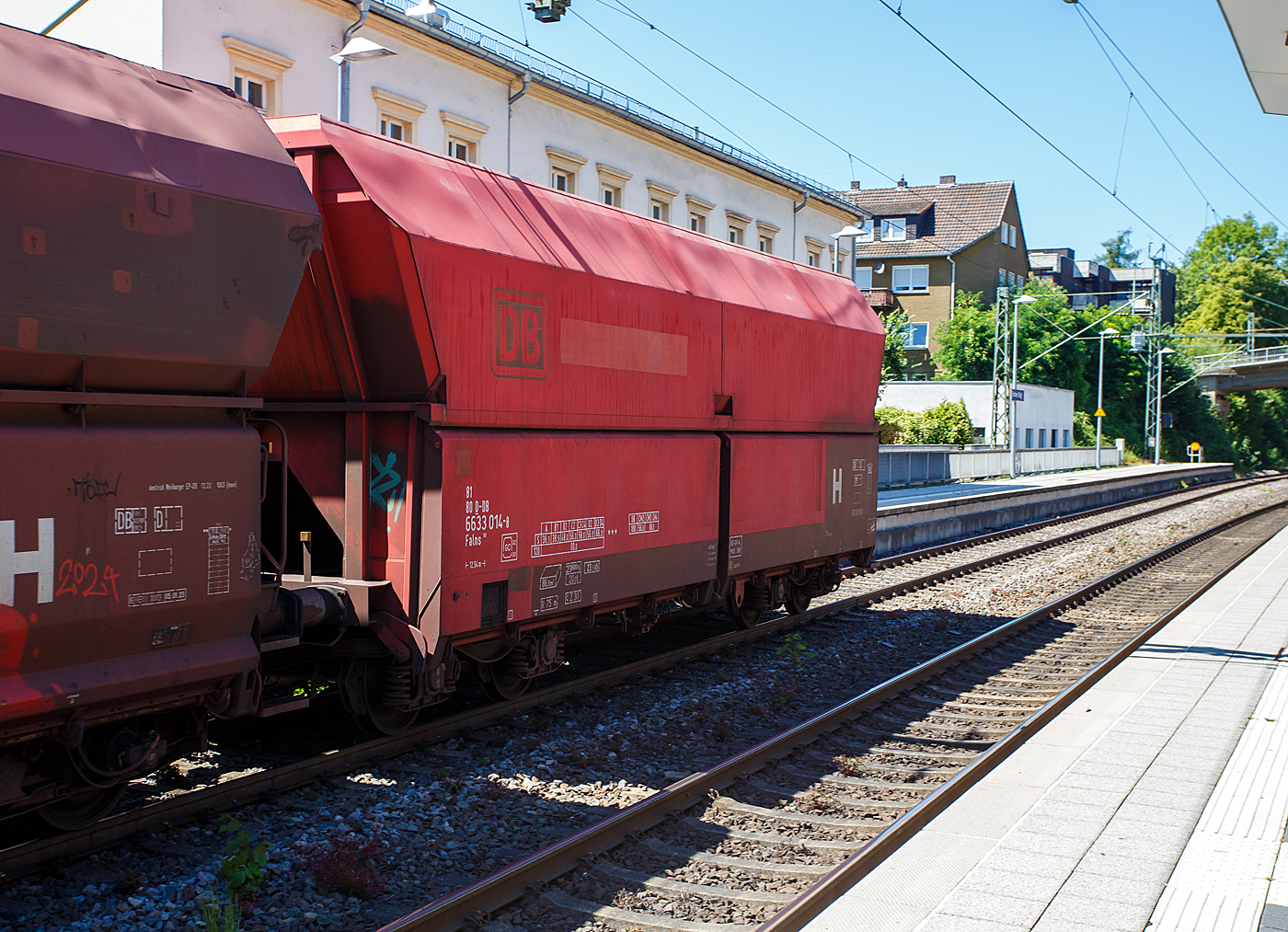

Vierachsiger offener Schüttgutwagen mit schlagartiger Schwerkraftentladung und hydraulischem Klappenverschlusssystem 81 80 6633 014-8 D-DB der Gattung Falns 181 der DB Cargo AG am 28 Juli 2026 im Zugverband (Zugschluss) bei einer Zugdurchfahrt in Kirchen (Sieg). Ab 2010 wurden 100 dieser Schüttgutwagen bei der ehemaligen Firma Romvag sa in Caracal/Rumänien (heute ARI - Astra Rail Industries, seit 2016 Tochter der Greenbrier) gebaut und an die DB Schenker geliefert. Bei den Wagen ist die gleichzeitige Öffnung bzw. Schließung aller vier Klappen wird durch Betätigen eines Steuerventils entweder von der Wagenbühne oder vom Bunkersteg aus mit einem speziellen langstieligen Vierkantschlüssel möglich. Diese Wagen sind weitgehend aus S355J2 (St 52-3) hergestellt. Bei Materialdicken unter 6 mm ist ein Cu-Zusatz berücksichtigt. Der Wagenkasten ist in Mischbauweise hergestellt. Ausführung des Wagenkastens (der mit dem Ladegut in Berührung kommende Bereich) einschließlich der Klappenbleche, sowie für die untere Abdichtung der Klappen die metallische Dichtleiste ist aus nichtrostendem Cr-Ni-Stahl X2CrNi12 (Werkstoff-Nr. 1.4003). Um das Anbacken von Ladegutresten zu vermeiden, sind Ecken im Laderaum vermieden worden. Es sind entsprechende Ausrundungen bzw. Eckbleche eingebaut. Der Wagenkasten ist für eine Radsatzlast 23,5 t ausgelegt. Der Wagen ist mit einer energieautarken Speicherhydraulik (B&S) mit übergeordneter Sicherheitsstufe ausgerüstet, welche aus folgenden Hauptbauteilen besteht: Radsatzpumpe, Ölbehälter mit Ventilen, Kolbenspeicher, ein Betätigungszylinder und ein Verriegelungszylinder. Die Radsatzpumpe fördert Drucköl zum Kolbenspeicher (27 ltr.) Beim Erreichen des max. Betriebsdruckes von ca. 220 bar wird die Pumpe auf drucklosen Umlauf geschaltet. Wird die Hydraulikanlage z. B. über die Schaltwelle geschaltet, fließt Drucköl über das Steuerventil zum/durch den Verriegelungszylinder zum Betätigungszylinder. Die Klappen werden geöffnet bzw. geschlossen. (3,0 x auf–zu). Es werden alle 4 Klappen gleichzeitig geöffnet und geschlossen. Die Betätigung kann mit einem Vierkantschlüssel vom Bunkersteg aus geschehen oder von der Bühne des Wagens aus über Hebel, die an der Stirnwand des Wagens angeordnet sind. Im geschlossenen Zustand hat der Verschluss eine Übertotpunktstellung sowie zusätzlich eine mechanische Verriegelung. Diese Verriegelung (Entriegelung) wird über einen gedämpften Hydraulikzylinder und eine Rückholfeder betätigt. An diese Verriegelung ist eine Anzeige gekoppelt, die über ein Gestänge gelbe Signalscheiben betätigt. Diese zeigen im eingeschwenkten Zustand die ordnungsgemäße Verriegelung an. TECHNISCHE DATEN der Falns 181: Hersteller/Baujahr: Romvag sa in Caracal (Rumänien) / ab 2010 Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 4 Länge über Puffer: 12.540 mm Drehzapfenabstand: 7.500 mm Achsabstand im Drehgestell: 1.800 mm Laderaum: 86,5 m³ Eigengewicht: 23.600 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Max. Ladegewichte: 56 t ab Streckenklasse C 2 / 66 t ab D 3 Max. Ladegewichte auf DB Netz: 56,0 t ab CM2 / 60,0 t ab CM3 (max.100 km/h) Kleinster bef. Gleisbogenradius: 75 m Bremse: KE- GP-A (K) Bremssohle: K-Sohle, Cosid 810 Handbremse: teilweise Intern. Verwendungsfähigkeit: Durch Sondervereinbarungen / G 2 
