SBB Infrastruktur (SBBI) Fotos
74 Bilder
Vierachsiger Drehgestell Schotter-Kieswagen (Planum-Kiessandwagen), Xans 80 85 98 74 704-2 CH-SBBI, der SBB Infrastruktur abgestellt am 10.09.2023 beim Bahnhof Bex(CH).
Die Wagen wurden von der Waggonfabrik Talbot in Aachen (D) gebaut. Der Wagen hat ein zweiteiliges Schiebedach. Die Entladung erfolgt über zwei Schwingförderrinnen (von KHD Humboldt Wedag) und ein ausschwenkbares Förderband wahlweise nach beiden Wagenseiten. Der Abwurfbereich liegt zwischen 2 m und 4,1 m zur Fahrzeuglängsachse. Die Entladezeit einschließlich Rüstzeit beträgt 8 Minuten. Die 40 m³ Ladegut können in dieser kurzen Zeit aus geringer Fallhöhe in die Baugruppe entleert werden und bei langsamer Geschwindigkeit durch schwenken des Förderbandes auch verteilt werden.
TECHNISCHE DATEN:
Hersteller: Waggonfabrik Talbot in Aachen (D)
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 (in 2 Drehgestellen)
Länge über Puffer: 15.000 mm
Drehzapfenabstand: 9.960 mm
Achsabstand im Drehgestell: 1.800 mm
Laufkreisdurchmesser: 920 mm (neu)
Eigengewicht: 26.700 kg
Max. Nutzlast: 63,3 t ab Streckenklasse D
Ladevolumen: 40 m³
Zul. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Bauart der Bremse: O-GP-A
Bremssohle: (K) C 810
Handbremse: Ja
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell Schotter-Kieswagen (Planum-Kiessandwagen), Xans 80 85 98 74 104-5 CH-SBBI, der SBB Infrastruktur abgestellt am 10.09.2023 beim Bahnhof Bex(CH).
Die Wagen wurden von der Waggonfabrik Talbot in Aachen (D) gebaut. Der Wagen hat ein zweiteiliges Schiebedach. Die Entladung erfolgt über zwei Schwingförderrinnen (von KHD Humboldt Wedag) und ein ausschwenkbares Förderband wahlweise nach beiden Wagenseiten. Der Abwurfbereich liegt zwischen 2 m und 4,1 m zur Fahrzeuglängsachse. Die Entladezeit einschließlich Rüstzeit beträgt 8 Minuten. Die 40 m³ Ladegut können in dieser kurzen Zeit aus geringer Fallhöhe in die Baugruppe entleert werden und bei langsamer Geschwindigkeit durch schwenken des Förderbandes auch verteilt werden.
TECHNISCHE DATEN:
Hersteller: Waggonfabrik Talbot in Aachen (D)
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 (in 2 Drehgestellen)
Länge über Puffer: 15.000 mm
Drehzapfenabstand: 9.960 mm
Achsabstand im Drehgestell: 1.800 mm
Laufkreisdurchmesser: 920 mm (neu)
Eigengewicht: 26.700 kg
Max. Nutzlast: 63,3 t ab Streckenklasse D
Ladevolumen: 40 m³
Zul. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Bauart der Bremse: O-GP-A
Bremssohle: (K) C 810
Handbremse: Ja
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell Schotter-Kieswagen (Planum-Kiessandwagen), Xans 80 85 98 74007-0 CH-SBBI, der SBB Infrastruktur abgestellt am 10.09.2023 beim Bahnhof Bex(CH).
Der Wagen hat ein zweiteiliges Schiebedach. Die Entladung erfolgt über zwei Schwingförderrinnen (von KHD Humboldt Wedag) und ein ausschwenkbares Förderband wahlweise nach beiden Wagenseiten. Der Abwurfbereich liegt zwischen 2 m und 4,1 m zur Fahrzeuglängsachse. Die Entladezeit einschließlich Rüstzeit beträgt 8 Minuten. Die 40 m³ Ladegut können in dieser kurzen Zeit aus geringer Fallhöhe in die Baugruppe entleert werden und bei langsamer Geschwindigkeit durch schwenken des Förderbandes auch verteilt werden.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 (in 2 Drehgestellen)
Länge über Puffer: 15.000 mm
Drehzapfenabstand: 9.960 mm
Achsabstand im Drehgestell: 1.800 mm
Laufkreisdurchmesser: 920 mm (neu)
Eigengewicht: 28.00 kg
Max. Nutzlast: 61,7 t ab Streckenklasse D
Ladevolumen: 40 m³
Zul. Geschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Bauart der Bremse: O-GP-A
Bremssohle: (K) C 810
Handbremse: Ja
Armin Schwarz
Armin Schwarz
Der Bautraktor bzw. das Baudienstfahrzeug Tm 234 147-7 (Tm 98 85 5 234 147-7 CH-SBBI) der SBB Infrastruktur fährt am 07 September 2021 durch den Bahnhof Brig zum Depot, aufgenommen aus einem Zug heraus. Dahinter die BLS Werbelok Re 465 008-1 "Allegra", ex "Niederhorn" (91 85 4465 008-1 CH-BLS) mit Werbung Patenschaft für Berggemeinden.
Der Tm 234 «Ameise» ist ein zweiachsiger Bautraktor der Schweizerischen Bundesbahnen (SBB) und einiger Privatbahnen. Er wurde ab 1997 vom Konsortium Stadler Rail / Bombardier Transportation / Winpro / ADtranz hergestellt. Die letzte Serie wurde von der Stadler Winterthur AG (ehemals Winpro AG) gebaut und 2007 ausgeliefert. Insgesamt wurden ein Prototyp und 132 Serienfahrzeuge gebaut.
Technik:
Der Hauptmotor ein 12-Zylinder-MTU-Dieselmotor entwickelt eine Leistung von 550 kW, welche er über ein Hydrostatiksystem auf vier Fahrmotoren abgibt. Für die Arbeiten an den Bahnanlagen besitzt er einen Ladekran (Palfinger PK9001). Die maximale Anfahrzugkraft liegt bei 81 kN. Der Traktor kann über eine Funkfernbedienung rangiert werden ("Arbeitsbetrieb"). Es gibt drei verschiedene Betriebsarten: Streckenbetrieb (Höchstgeschwindigkeit 80 km/h); Arbeitsbetrieb (ca. 27 km/h); Kranbetrieb (ca. 5 km/h). Die maximale Zuladung von Material auf der Ladebrücke beträgt 7 Tonnen. Zur Unterstützung und Beleuchtung ist eine Notstromgruppe mit einer Leistung von 15 kW montiert.
Sämtliche Traktoren sind mit einem Schraubenkompressor mit einer Fördermenge von 800 l/min bei einem maximalen Druck von 10 bar ausgerüstet. Serienmäßig sind die Traktoren mit der Zugsicherung Integra-Signum ausgerüstet und wurden alle mit Euro-Signum nachgerüstet. Einzelne Exemplare wurden jedoch auf ZUB 262ct (mit ETM) oder ETCS umgerüstet.
Armin Schwarz
Armin Schwarz
Blick aus einem in Brig einfahrenden MGB-Zug auf das SBB-Depot Brig am 07 September 2021, hier steht unteranderem der SBB Hilfswagen 2014 Xas 99 85 9277 503-0 CH-SBBI der SBB Infrastruktur.
Zurück auf das Gleis:
Der Hilfswagen der SBB dient zur Bergung von entgleisten Eisenbahnfahrzeugen und ist der neuste seiner Generation. Er wird zum Einsatzort mit einer Höchstgeschwindigkeit bis zu 100 km/h geschleppt und ist mit einem Dieselpowerpack (6 Zylinder Dieselmotor von IVECO mit 260 kW Leistung) und einem hydrostatischen Antrieb ausgerüstet. Der Hilfswagen ist mit zwei Drehgestellen ausgerüstet, wobei eine Achse der beiden Drehgestelle als Antriebachse ausgeführt ist. Dies ermöglicht es, das Fahrzeug mit einer Höchstgeschwindigkeit von 7 km/h ohne Lokomotive zu verschieben. Der Aufbau des Fahrzeuges setzt sich aus zwei Ladekränen zum Heben von schweren Lasten, zwei Gerätecontainern und einem Mannschaftscontainer zusammen.
TECHNISCHE DATEN Hilfswagen:
Allgemeine Daten:
Spurweite: 1.435 mm (Normalspur)
Achsfolge: 2´2´, am Einsatzort A1´ 2´-dh
Länge über Puffer: 26.300 mm
Drehzapfenabstand: 19.000 mm
Höhe der Ladefläche (Containerauflagefläche): 1.360 mm
Gewicht: 80.000 kg (Eigengewicht Wagen 55.000 kg)
Kleinster befahrbarer Gleisbogen: R 120 m
• Hersteller vom Basisfahrzeug und Arbeitsmodul: Windhoff Bahn- und Anlagentechnik GmbH
• Hersteller vom Lagersystem: Lista AG
• Hersteller Krane: Palfinger AG
Arbeitsmodul/Generator:
• Generator 96 kVA für Bordnetz (230 V, 400 V)
• Kranbahn im Fahrzeuginnern
Ausrüstung:
• Beleuchtungsmaterial
• Absperrmaterial
• Seilzugapparate
• Werkraum mit Werkbank und Werkzeugschränken
• Mannschaftsraum mit Küche
• Schneidbrenner
• Hilfskupplungen für Fahrzeuge mit automatischer Kupplung
• diverse Supportgeräte
• Pioniermaterial
• elektrische und thermische Hydraulikaggregate
• diverse Hebezylinder (bis zu 120 Tonnen Hubkraft pro Zylinder)
• Aluminiumbalken und Panzerrollen für die horizontale Verschiebung von Schienenfahrzeugen
• diverses Holz für den Unterbau der Hebezylinder
• Hilfsdrehgestelle (Diplory)
• Krane Palfinger PK 8000 TC (2x) auf 4 Meter eine Hebekraft von 2 Tonnen und auf 7,5 Meter eine Hebekraft von 1 Tonne
Quelle: SBB Infrastruktur und Anschriften (eigene Sichtung)
Armin Schwarz
Armin Schwarz
Schweiz / Unternehmen / SBB Infrastruktur (SBBI), Schweiz / Wagen (Normalspur) / Güterwagen der Gattung X... (Dienstwagen), Schweiz / Bahndienstfahrzeuge / Unterhaltsfahrzeuge und -wagen (Normalspur), _Spezifikationen von Triebfahrzeugen / Schweiz / Normalspurfahrzeuge, Schweiz / Bahnhochbauten / Lokschuppen, Depots und Werkstätten
31 1600x1077 Px, 09.11.2023
Zweiachsiger Flachwagen mit Seiten- und Stirnwandklappen, Seiten- und Stirnwandrungen, sowie Befestigungseinrichtungen für Container, 21 85 3329 041-5 CH-SBBI der Gattung Kgs (Xns) ein Kgs-Güterwagen/Xns- Dienstwagen Kgs der SBB Infrastruktur (vermutl. für Fahrleitungsdienst) abgestellt am 07 September 2021 beim SBB Depot in Brig, aufgenommen aus einem MGB-Zug heraus.
Die Wagen sind für den Transport von Walzwerkerzeugnissen, Baufertigteilen, Schüttgütern, sperrigen Gütern, Straßenfahrzeugen und Containern, kurzum ein universeller Güterwagen, auch für den Baubereich. Der Kgs ist ein zweiachsiger Güterwagen mit niedrigen Bordwänden, umlegbaren Rungen, Holzboden und eingelassenen Containerhaken für den Transport von 10", 20", 30" und 40" Containern.
Bedeutung der Gattung Kgs:
K – Flachwagen in Regelbauart mit zwei unabhängigen Radsätzen mit klappbaren Wänden und kurzen Rungen Ladelänge mindestens 12 m höchste Lastgrenze 25 t bis 30 t
g - für den Transport von Containern eingerichtet
s - lauffähig bis 100 km/h
TECHNISCHE DATEN des Wagens:
Spurweite: 1.435 mm
Achsanzahl: 2
Länge über Puffer: 14.290 mm
Achsabstand: 9.000 mm
Ladelänge zwischen den Stirnwänden: 12.910 mm
Ladefläche: 36,1 m²
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Eigengewicht: ca. 16.400 kg
max. Zuladung: 28,6 t (ab Streckenklasse D)
Kleinster bef. Gleisbogenradius: 75 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: Jurid 816 M
Handbremse: Ja
Intern. Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
allgemein Europa / Güterwagen / Gattung K... (Flachwagen in Regelbauart mit zwei Radsätzen), Schweiz / Unternehmen / SBB Infrastruktur (SBBI), Schweiz / Wagen (Normalspur) / Güterwagen der Gattung X... (Dienstwagen), Schweiz / Wagen (Normalspur) / Güterwagen der Gattung K... (Flachwagen in Regelbauart mit zwei Radsätzen)
58 1400x1078 Px, 06.11.2023
Der zweiachsigen SBB Dienstwagen Xs 40 85 96 32 406-7 CH-SBBI der Gattung Xs, abgestellt am 23 Juni 2016 bei Brunnen (Schweiz). Angeschrieben ist „Carro refettorio - Stazione di residenza Erstfeld“, somit übersetzt Speisewagen – Heimatbahnhof Erstfeld, somit war es ein Rottenwagen. In diesen Speisewagen kochte und verpflegte die Rottenköchin für die /die Rotte (Gleisbauarbeiter).
Die letzten Rottenköchinnen traten Ende 2020 in den Ruhestand, ein trauriger Moment für all jene, die diese einzigartige, 100-jährige soziale Einrichtung miterlebt haben. Dank einer gewerkschaftlichen Mobilisierung konnte die Lebensdauer dieser besonderen Speisewagen noch um zehn Jahre verlängert werden. Siehe auch: http://sev-online.ch/de/aktuell/kontakt.sev/2021/bei-der-sbb-geht-eine-ra-zu-ende-202103-49259/
TECHNISCHE DATEN gemäß Anschriften:
Spurweite: 1.435 mm
Anzahl der Achsen: 2
Länge über Puffer: 15.020 mm
Achsabstand: 9.000 mm
Eigengewicht: 17.600 kg
Max. Zuladung: 5,0 t (ab Streckenklasse A)
Höchstgeschwindigkeit: 100 km/h
Bremse: Frein O-P (17 t)
TECHNISCHE DATEN gemäß Anschriften:
Spurweite: 1.435 mm
Anzahl der Achsen: 2
Länge über Puffer: 15.020 mm
Achsabstand: 9.000 mm
Eigengewicht: 17.600 kg
Max. Zuladung: 5,0 t (ab Streckenklasse A)
Höchstgeschwindigkeit: 100 km/h
Bremse: Frein O-P (17 t)
Armin Schwarz
Armin Schwarz
Die Diesellok Am 841 006-0 (Am 92 85 8 841 006-0 CH-SBBI) der SBB Infrastruktur steht am 11 September 2023, mit einem Schotterzug, in Thun (Aarefeld). Bild aus einem Zug durch die Scheibe.
Die Diesellok vom Typ GEC Alsthom GA-DE 900/AS wurde 1996 von der GEC Alsthom Transport SA in Valencia, Spanien (ab 2005 Vossloh España, seit 2015 Stadler Rail Valencia S.A.U.) unter der Fabriknummer 1984 gebaut und an die SBB geliefert.
Den SBB fehlten Anfang der neunziger Jahre Diesellokomotiven, die schwere Bauzüge bei geringen Geschwindigkeiten befördern konnten. Die sieben Am 4/4 ex DB V 200 hatten sich für diesen Einsatz überhaupt nicht bewährt und es mussten dringend geeignete Diesellokomotiven für die verschiedenen Netzausbauprojekte beschafft werden. Auch für die Güternahzustellung fehlten genügend leistungsfähige thermische Triebfahrzeuge. Nach einer internationalen Ausschreibung fiel die Wahl auf GEC Alsthom Transport in Valencia, wo die SBB Ende 1994 dreißig Lokomotiven des Typs GA-DE 900/AS bestellte. Diese Bestellung wurde Mitte 1996 um zehn Lokomotiven erhöht.
Die Lokomotive basiert auf der Baureihe 311, die von den verstaatlichten Maquinista, Ateinsa und Babcock&Wilcox für die RENFE gebaut worden waren. Maquiniste in Barcelona, Ateinsa in Madrid sowie Meinfesa in Valencia wurden von GEC Alsthom übernommen. Die spanische Version erhielt eine elektrische Ausrüstung von Siemens. Dies war bei den SBB Am 841 000 bis 039, die bei GEC Alsthom bestellt wurden, nicht mehr möglich.
Der MTU-Dieselmotor 8V 396 TB14 mit 920 kW Leistung treibt direkt den Drehstromgenerator an. Dieser speist den zentralen Wechselrichter, der die vier Drehstromfahrmotoren versorgt. Die Auslieferung erfolgt von Mitte 1996 bis Mitte 1997. Auf breitspurigen Hilfsdrehgestellen gelangten die Lokomotiven an die französische Grenze und dann paketweise als Bahntransport zur SLM nach Winterthur, wo die Inbetriebsetzung erfolgte.
Anlässlich der Bereinigung der Flotten bei SBB Infrastruktur und SBB Cargo, gelangten alle vierzig Diesellokomotiven zur Infrastruktur, wo sie in Einzel- bis Dreifachtraktion verkehren können. Für den Streckeneinsatz sind die Fahrzeuge seit der Ablieferung mit Zugsicherung ausgerüstet.
Armin Schwarz
Armin Schwarz
Schweiz / Dieselloks (Normalspur) / Am 841 (Alsthom GA-DE 900/AS), Schweiz / Unternehmen / SBB Infrastruktur (SBBI)
24 1400x1006 Px, 07.10.2023
Die Aem 940 018-5 (Aem 91 85 4 940 018-5 CH-SBBI), eine Alstom Prima H4 der SBB Infrastruktur, ist am 28.05.2023 bei Saint-Maurice abgestellt (aus dem Zug heraus aufgenommen).
Armin Schwarz
Armin Schwarz
Schweiz / Zweikraftlokomotiven (Normalspur) / Aem 940 (Alstom Prima H4), Schweiz / Unternehmen / SBB Infrastruktur (SBBI)
37 1400x960 Px, 21.08.2023

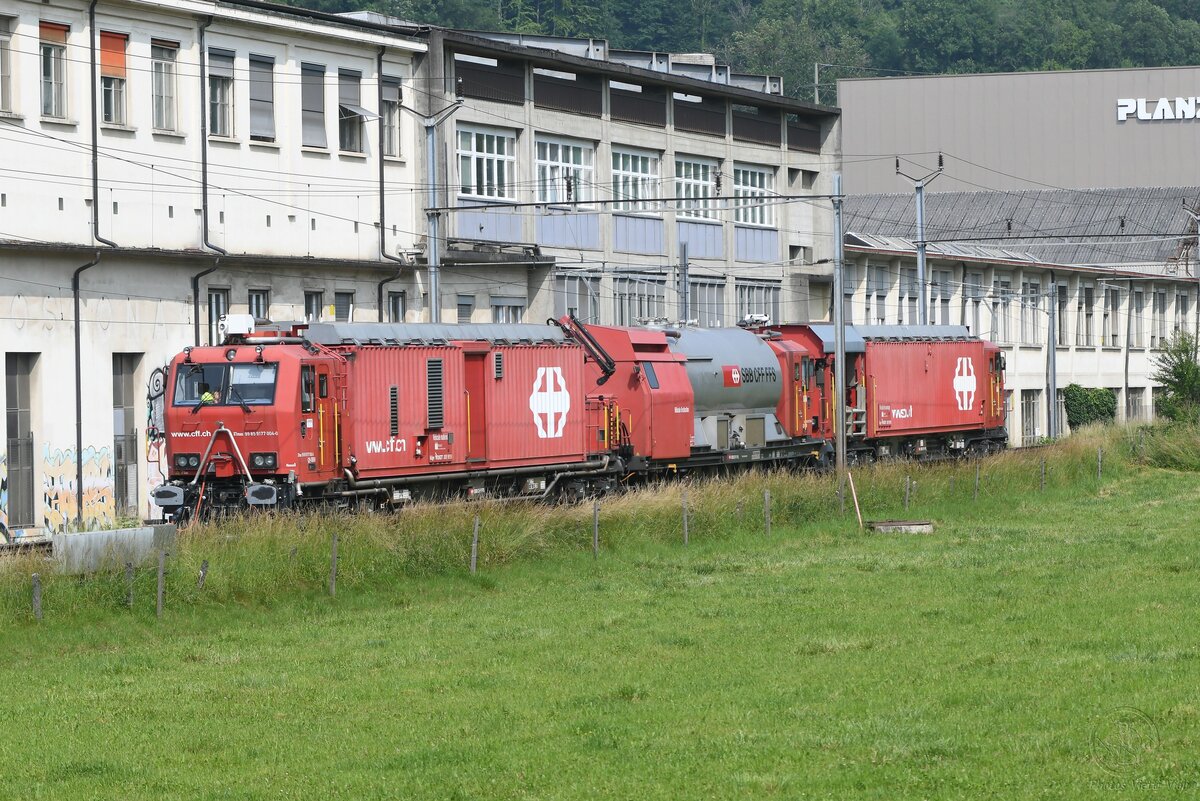

Der 4-teilige Lösch- und Rettungszug „Brig“ (ein vierteiliger LRZ 18) der SBB Infrastruktur erreicht am 25.05.2023 seinen Heimatbahnhof Brig.
Der Lösch- und Rettungszug wurde 2018 für die SBB Infrastruktur, Depot Brig, gebaut und besteht aus dem:
Rettungsfahrzeug 1 - Xtmas 99 85 9174 023-3 CH-SBBI;
Rettungsfahrzeug 2 - Xtmas 99 85 9174 013-4 CH-SBBI;
Tanklöschwagen - Xans 99 85 9375 013-1 CH-SBBI; sowie
Gerätefahrzeug - Xtmas 99 85 9177 013-1 CH-SBBI
Die neuste Generation der Lösch- und Rettungszüge (LRZ 2018) ist vierteilig und besteht aus einem Tanklöschwagen, einem Gerätefahrzeug und zwei Rettungsfahrzeugen. Der Antrieb erfolgt mit je zwei MTU-Dieselpowerpacks (6-Zylinder Turbo geladener Dieselmotor von MTU, Partikelfilter, Turbogetriebe mit eingebauten Retarder und Kühlsystem) nach EU-Abgas-Emissionsstufe IIIA Norm, mit je 390 kW Leistung über die beiden Rettungs- sowie das Gerätefahrzeug. Der Lösch- und Rettungszug hat so eine installierte Gesamtleistung von 2.340 kW (6 x 390 kW), eine Höchstgeschwindigkeit von 100 km/h und kann Anhängelasten von 940 Tonnen bei einer Steigung von 27 Promille bewegen, in der Ebene sogar mit einem Gewicht von über 1.600 t. Der gesamte Atemluftvorrat des Zuges beträgt 1.980.000 Normliter und wird in 132 Speicherflaschen, die ein Volumen von 50 Litern haben, mit 300 Bar Druck gelagert. An verschiedenen Orten in den Innenräumen und auf den Plattformen sind Anschlüsse für die Atemluftversorgung vorhanden. Daran können separate Atemschutzmasken oder das tragbare Atemschutzgerät mit Geber- und Nehmerschlauch angeschlossen werden. Alle Führerstandkabinen sind druckdicht und verfügen über eine Atemluftversorgung, welche einen Überdruck erzeugt. In den Führerstandkabinen des Gerätefahrzeugs und des Tanklöschwagens ist zusätzlich ein Bedienpult für die Feuerlöschtechnik eingebaut.
Zwischen 4 und 5 Stunden ist ein autonomer Betrieb des LRZ möglich.
Im Einsatz wird der Zug in zwei Einheiten geteilt. Die erste Einheit aus Gerätefahrzeug und Tanklöschwagen dient der Feuerbekämpfung und dem Bergungsarbeiten. Die zweite Einheit, bestehend aus zwei Rettungsfahrzeugen übernimmt im Shuttleverkehr den Personentransport zu einem sicheren Ort.
Armin Schwarz
Armin Schwarz
Schweiz / Bahndienstfahrzeuge / Lösch- und Rettungszüge, Schweiz / Unternehmen / SBB Infrastruktur (SBBI)
50 1384x1600 Px, 18.07.2023
Der 4-teilige Lösch- und Rettungszug „Brig“ (ein vierteiliger LRZ 18) der SBB Infrastruktur erreicht am 25.05.2023 seinen Heimatbahnhof Brig.
Der Lösch- und Rettungszug wurde 2018 für die SBB Infrastruktur, Depot Brig, gebaut und besteht aus dem:
Rettungsfahrzeug 1 - Xtmas 99 85 9174 023-3 CH-SBBI;
Rettungsfahrzeug 2 - Xtmas 99 85 9174 013-4 CH-SBBI;
Tanklöschwagen - Xans 99 85 9375 013-1 CH-SBBI; sowie
Gerätefahrzeug - Xtmas 99 85 9177 013-1 CH-SBBI
Die neuste Generation der Lösch- und Rettungszüge (LRZ 2018) ist vierteilig und besteht aus einem Tanklöschwagen, einem Gerätefahrzeug und zwei Rettungsfahrzeugen. Der Antrieb erfolgt mit je zwei MTU-Dieselpowerpacks (6-Zylinder Turbo geladener Dieselmotor von MTU, Partikelfilter, Turbogetriebe mit eingebauten Retarder und Kühlsystem) nach EU-Abgas-Emissionsstufe IIIA Norm, mit je 390 kW Leistung über die beiden Rettungs- sowie das Gerätefahrzeug. Der Lösch- und Rettungszug hat so eine installierte Gesamtleistung von 2.340 kW (6 x 390 kW), eine Höchstgeschwindigkeit von 100 km/h und kann Anhängelasten von 940 Tonnen bei einer Steigung von 27 Promille bewegen, in der Ebene sogar mit einem Gewicht von über 1.600 t. Der gesamte Atemluftvorrat des Zuges beträgt 1.980.000 Normliter und wird in 132 Speicherflaschen, die ein Volumen von 50 Litern haben, mit 300 Bar Druck gelagert. An verschiedenen Orten in den Innenräumen und auf den Plattformen sind Anschlüsse für die Atemluftversorgung vorhanden. Daran können separate Atemschutzmasken oder das tragbare Atemschutzgerät mit Geber- und Nehmerschlauch angeschlossen werden. Alle Führerstandkabinen sind druckdicht und verfügen über eine Atemluftversorgung, welche einen Überdruck erzeugt. In den Führerstandkabinen des Gerätefahrzeugs und des Tanklöschwagens ist zusätzlich ein Bedienpult für die Feuerlöschtechnik eingebaut.
Zwischen 4 und 5 Stunden ist ein autonomer Betrieb des LRZ möglich.
Im Einsatz wird der Zug in zwei Einheiten geteilt. Die erste Einheit aus Gerätefahrzeug und Tanklöschwagen dient der Feuerbekämpfung und dem Bergungsarbeiten. Die zweite Einheit, bestehend aus zwei Rettungsfahrzeugen übernimmt im Shuttleverkehr den Personentransport zu einem sicheren Ort.
Armin Schwarz
Armin Schwarz
Schweiz / Bahndienstfahrzeuge / Lösch- und Rettungszüge, Schweiz / Unternehmen / SBB Infrastruktur (SBBI)
26 1400x963 Px, 18.07.2023
Der 4-teilige Lösch- und Rettungszug „Brig“ (ein vierteiliger LRZ 18) der SBB Infrastruktur erreicht am 25.05.2023 seinen Heimatbahnhof Brig.
Hier im Detail das Rettungsfahrzeug 1 - Xtmas 99 85 9174 023-3 CH-SBBI.
Armin Schwarz
Armin Schwarz
Schweiz / Bahndienstfahrzeuge / Lösch- und Rettungszüge, Schweiz / Unternehmen / SBB Infrastruktur (SBBI)
27 1400x981 Px, 18.07.2023
Der 4-teilige Lösch- und Rettungszug „Brig“ (ein vierteiliger LRZ 18) der SBB Infrastruktur erreicht am 25.05.2023 seinen Heimatbahnhof Brig.
Hier im Detail der Tanklöschwagen - Xans 99 85 9375 013-1 CH-SBBI.
Armin Schwarz
Armin Schwarz
Schweiz / Bahndienstfahrzeuge / Lösch- und Rettungszüge, Schweiz / Unternehmen / SBB Infrastruktur (SBBI)
23 1400x973 Px, 18.07.2023
Der 4-teilige Lösch- und Rettungszug „Brig“ (ein vierteiliger LRZ 18) der SBB Infrastruktur erreicht am 25.05.2023 seinen Heimatbahnhof Brig.
Der Lösch- und Rettungszug wurde 2018 für die SBB Infrastruktur, Depot Brig, gebaut und besteht aus dem:
Rettungsfahrzeug 1 - Xtmas 99 85 9174 023-3 CH-SBBI;
Rettungsfahrzeug 2 - Xtmas 99 85 9174 013-4 CH-SBBI;
Tanklöschwagen - Xans 99 85 9375 013-1 CH-SBBI; sowie
Gerätefahrzeug - Xtmas 99 85 9177 013-1 CH-SBBI
Die neuste Generation der Lösch- und Rettungszüge (LRZ 2018) ist vierteilig und besteht aus einem Tanklöschwagen, einem Gerätefahrzeug und zwei Rettungsfahrzeugen. Der Antrieb erfolgt mit je zwei MTU-Dieselpowerpacks (6-Zylinder Turbo geladener Dieselmotor von MTU, Partikelfilter, Turbogetriebe mit eingebauten Retarder und Kühlsystem) nach EU-Abgas-Emissionsstufe IIIA Norm, mit je 390 kW Leistung über die beiden Rettungs- sowie das Gerätefahrzeug. Der Lösch- und Rettungszug hat so eine installierte Gesamtleistung von 2.340 kW (6 x 390 kW), eine Höchstgeschwindigkeit von 100 km/h und kann Anhängelasten von 940 Tonnen bei einer Steigung von 27 Promille bewegen, in der Ebene sogar mit einem Gewicht von über 1.600 t. Der gesamte Atemluftvorrat des Zuges beträgt 1.980.000 Normliter und wird in 132 Speicherflaschen, die ein Volumen von 50 Litern haben, mit 300 Bar Druck gelagert. An verschiedenen Orten in den Innenräumen und auf den Plattformen sind Anschlüsse für die Atemluftversorgung vorhanden. Daran können separate Atemschutzmasken oder das tragbare Atemschutzgerät mit Geber- und Nehmerschlauch angeschlossen werden. Alle Führerstandkabinen sind druckdicht und verfügen über eine Atemluftversorgung, welche einen Überdruck erzeugt. In den Führerstandkabinen des Gerätefahrzeugs und des Tanklöschwagens ist zusätzlich ein Bedienpult für die Feuerlöschtechnik eingebaut.
Zwischen 4 und 5 Stunden ist ein autonomer Betrieb des LRZ möglich.
Im Einsatz wird der Zug in zwei Einheiten geteilt. Die erste Einheit aus Gerätefahrzeug und Tanklöschwagen dient der Feuerbekämpfung und dem Bergungsarbeiten. Die zweite Einheit, bestehend aus zwei Rettungsfahrzeugen übernimmt im Shuttleverkehr den Personentransport zu einem sicheren Ort.
Armin Schwarz
Armin Schwarz
Schweiz / Bahndienstfahrzeuge / Lösch- und Rettungszüge, Schweiz / Unternehmen / SBB Infrastruktur (SBBI)
25 1400x980 Px, 18.07.2023
Der 4-teilige Lösch- und Rettungszug „Brig“ (ein vierteiliger LRZ 18) der SBB Infrastruktur erreicht am 25.05.2023 seinen Heimatbahnhof Brig.
Der Lösch- und Rettungszug wurde 2018 für die SBB Infrastruktur, Depot Brig, gebaut und besteht aus dem:
Rettungsfahrzeug 1 - Xtmas 99 85 9174 023-3 CH-SBBI;
Rettungsfahrzeug 2 - Xtmas 99 85 9174 013-4 CH-SBBI;
Tanklöschwagen - Xans 99 85 9375 013-1 CH-SBBI; sowie
Gerätefahrzeug - Xtmas 99 85 9177 013-1 CH-SBBI
Die neuste Generation der Lösch- und Rettungszüge (LRZ 2018) ist vierteilig und besteht aus einem Tanklöschwagen, einem Gerätefahrzeug und zwei Rettungsfahrzeugen. Der Antrieb erfolgt mit je zwei MTU-Dieselpowerpacks (6-Zylinder Turbo geladener Dieselmotor von MTU, Partikelfilter, Turbogetriebe mit eingebauten Retarder und Kühlsystem) nach EU-Abgas-Emissionsstufe IIIA Norm, mit je 390 kW Leistung über die beiden Rettungs- sowie das Gerätefahrzeug. Der Lösch- und Rettungszug hat so eine installierte Gesamtleistung von 2.340 kW (6 x 390 kW), eine Höchstgeschwindigkeit von 100 km/h und kann Anhängelasten von 940 Tonnen bei einer Steigung von 27 Promille bewegen, in der Ebene sogar mit einem Gewicht von über 1.600 t. Der gesamte Atemluftvorrat des Zuges beträgt 1.980.000 Normliter und wird in 132 Speicherflaschen, die ein Volumen von 50 Litern haben, mit 300 Bar Druck gelagert. An verschiedenen Orten in den Innenräumen und auf den Plattformen sind Anschlüsse für die Atemluftversorgung vorhanden. Daran können separate Atemschutzmasken oder das tragbare Atemschutzgerät mit Geber- und Nehmerschlauch angeschlossen werden. Alle Führerstandkabinen sind druckdicht und verfügen über eine Atemluftversorgung, welche einen Überdruck erzeugt. In den Führerstandkabinen des Gerätefahrzeugs und des Tanklöschwagens ist zusätzlich ein Bedienpult für die Feuerlöschtechnik eingebaut.
Zwischen 4 und 5 Stunden ist ein autonomer Betrieb des LRZ möglich.
Im Einsatz wird der Zug in zwei Einheiten geteilt. Die erste Einheit aus Gerätefahrzeug und Tanklöschwagen dient der Feuerbekämpfung und dem Bergungsarbeiten. Die zweite Einheit, bestehend aus zwei Rettungsfahrzeugen übernimmt im Shuttleverkehr den Personentransport zu einem sicheren Ort.
Armin Schwarz
Armin Schwarz
Schweiz / Bahndienstfahrzeuge / Lösch- und Rettungszüge, Schweiz / Unternehmen / SBB Infrastruktur (SBBI)
25 1400x954 Px, 18.07.2023
Zur Ergänzung von Armins XTm 104 ein Bild des XTm 106 (CH SBB CFFI 98 85 94 91 106-2) in St-Maurice, geschleppt vom Tm 234 113.
11. Dez. 2017
Stefan Wohlfahrt
Stefan Wohlfahrt
Der Werkzeugwagen X 40 85 94 46 400-5 CH-SBBI und die Klein-Schneeschleuder XTm 104 (99 85 94 91 104-7 CH-SBBI) sind am 28.05. 2023 bei Saint-Maurice abgestellt. Aufnahme aus einem Zug heraus.
TECHNISCHE DATEN vom Werkzeugwagen:
Spurweite: 1.435 mm
Anzahl der Achsen: 2
Länge über Puffer: 15.000 mm
Achsabstand: 9.000 mm
Eigengewicht: 15.450 kg
Max. Zuladung: 16,5 t (ab Streckenklasse A)
Höchstgeschwindigkeit: 90 km/h
TECHNISCHE DATEN der Kleinschneeschleuder XTm:
Baujahr: 1968
Hersteller: RACO - Robert Aebi & Cie, Zürich / Schleuder-Aggregate stammen von Beilhack
Gebaute Anzahl: 9 (XTm 101 – 109)
Spurweite: 1.435 mm
Achsfolge: B (2 Achsen)
Länge über Puffer: 7.830 mm
Achsabstand: 2.750 mm
Eigengewicht: 18.000 kg
Höchstgeschwindigkeit: 45 km/h (eigen) / 70 km/h (geschleppt)
Leistung: 200 PS
Bemerkung: Baudiensttraktor mit Schneeschleuderausrüstung speziell für den Räumdienst in Bahnhöfen
Armin Schwarz
Armin Schwarz
Achtachsiges SBB Fahrbares Unterwerk, Sous-Station Mobile, KW-DU H7.84/92, Xaa 80 85 94 03 106-0 CH-SBB, der SBB - Schweizerischen Bundesbahnen, ex Xa 30 85 98 00 206-x CH-SBB, am 28.05.2023 bei Gampel-Steg/Wallis (Industriezone Schnydrigen), aufgenommen aus einem Zug heraus.
Ein fahrbares Unterwerk ist ein Umspannwagen bzw. Transformatorwagen mit Hochspannungsschaltanlage. Fahrbare Unterwerke werden insbesondere bei den SBB häufig eingesetzt. Die SBB betreiben ein eigenes Hochspannungsnetz mit einer Frequenz von 16,7 Hertz.
Von dieser dritten Serie (Xa 30 85 98 00 206 bis 209, ab 1991 umgezeichnet in Xaa 80 85 94 03 106 bis 109) Fahrbares Unterwerk wurden 4 Wagen 1985 von der Ferriere Cattaneo SA gebaut. Die 140 t und ca. 24,5 m langen Wagen laufen auf zwei vierachsigen Tiefladewagen-Drehgestelle SBB TLW 52, diese haben einern Achsstand 3 x 1.500 mm, der Laufraddurchmesser beträgt 850 mm (neu).
Armin Schwarz
Armin Schwarz
Der Bautraktor bzw. das Baudienstfahrzeug Tm 234 114-7 (Tm 98 85 5 234 114-7 CH-SBBI) der SBB Infrastruktur ist am 26.05. 2023 beim Bahnhof Martigny abgestellt.
Armin Schwarz
Armin Schwarz
Fahrleitungsmontagewagen der SBB Infrastruktur abgestellt am 26.05. 2023 beim Bahnhof Martigny. Vorne der SBB Kranwagen “KRANI” , XTmass 99 85 9236 056-9 CH-SBBI, dahinter eine Tm 234 „Ameise“ und hinten ein Hubbühnenfahrzeug “HUBI” XTmass 99 85 9231 xxx-x CH-SBBI.
Armin Schwarz
Armin Schwarz
Hier näherheran geholt...
Fahrleitungsmontagewagen der SBB Infrastruktur abgestellt am 26.05. 2023 beim Bahnhof Martigny. Vorne der SBB Kranwagen “KRANI” , XTmass 99 85 9236 056-9 CH-SBBI, dahinter eine Tm 234 „Ameise“ und hinten ein Hubbühnenfahrzeug “HUBI” XTmass 99 85 9231 xxx-x CH-SBBI.
Armin Schwarz
Armin Schwarz
Offener 4-achsiger Drehgestell-Schüttgutwagen mit dosierbarer Schwerkraftentladung 31 85 6937 169-9 der Gattung Faccnpps (Xans) der SBB Infrastruktur abgestellt am 26.05.2023 beim Bahnhof Martigny.
Der Wagen wurde von ´OS Trnava, a. s. in Trnava (Slowakische Republik) gebaut.
Der 4-achsige Selbstentladewagen der Reihe Faccnpps wurde neu entwickelt und so konstruiert, damit er alle neuesten Anforderungen der TSI-Güterwagen, TSI-Lärm und die Anforderungen für den internationalen Transport erfüllt. Er ist für den Transport von lockeren Substraten (gebrochene Steine, Schotter, Makadam ...) bestimmt. Das Entladen erfolgt über Klappen unter Nutzung der Gravitationskraft, inklusive Dosiermöglichkeiten. Die Klappen werden mechanisch von der Wagenbühne aus betätigt, mit der Möglichkeit des Öffnens von vier Klappen (auf jeder Seite des Wagens befinden sich zwei Klappen). Der Wagen besteht aus einem Skelett, einem geschweißten Untergestell, in dem die Zug- und Stoßeinrichtungen sowie die Wagenbremse eingebaut sind. Den Wagenkasten bilden Blechverkleidungen mit den dazugehörigen Querverbindungen und Stützen, Stirnwände, vier Klappen, ein Öffnungsmechanismus zum Öffnen und Schließen der Seitenklappen und ein sattelförmiger Wagenboden. Der Wagen ist mit einem Schutz gegen unbefugtes Betreten der Leiter ausgestattet, sowie mit einer LED-Beleuchtung des Bedienungs- und Entleerungsplatzes, wodurch es möglich ist, den Wagen auch für Arbeiten in der Nacht zu nutzen. Die Hauptzuleitung aus dem Stromnetz für die Einspeisung ist 400 V/16 A gleichgerichtet auf 230 V/12 V.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsanzahl: 4
Länge über Puffer: 15.000 mm
Drehzapfenabstand: 10.200 mm
Achsabstand im Drehgestell: 1.800 mm
Laderaum: 43 m³
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 65,0 t (ab Streckenklasse D)
Eigengewicht: 25.000 kg
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE-GP-A (K)
Bremssohle: Jurid 816M
Intern. Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
allgemein Europa / Güterwagen / Gattung F... (Schüttgutwagen; offen), Schweiz / Unternehmen / SBB Infrastruktur (SBBI), Schweiz / Wagen (Normalspur) / Güterwagen der Gattung F... (Schüttgutwagen; offen), Schweiz / Bahndienstfahrzeuge / Unterhaltsfahrzeuge und -wagen (Normalspur)
52 1400x959 Px, 05.07.2023
Die Aem 940 030-0 (Aem 91 85 4 940 030-0 CH-SBBI) der SBB Infrastruktur ist am 28. Mai 2023 mit einem Bauzug (Materialförder- und Siloeinheiten) beim Bahnhof Vevey.
Die Alstom Prima H4 sind von Alstom am Standort Belfort entwickelte Rangierlokomotiven, die sowohl im Strecken- als auch im schweren Rangierbetrieb eingesetzt werden können. Der Grund für die Entwicklung der Alstom Prima H4 wurde durch eine Ausschreibung der SBB Jahr 2015 gelegt. Diese erneuert den eigenen Fahrzeugbestand und muss dafür mehrere Lokomotiven für unterschiedliche Achsanzahl, Leistungsklasse, Masse und Einsatzumgebung beschaffen. So haben die SBB Am 6/6 für den schweren Rangierbetrieb am Ablaufberg nach 40 Jahren das Ende ihrer Lebensdauer erreicht und soll ersetzt werden. Ebenfalls sollen die SBB Am 841 aus den 1990er Jahren und die SBB Ee 6/6 II aus den 1980er Jahren ersetzt werden. Mit der H4 wollte Alstom im Bereich der vierachsigen Rangierlokomotiven eine Lösung für diesen Austausch mit einer H4-Bi-Mode-Variante auf der InnoTrans 2018 präsentieren. Alstom gewann die Ausschreibung der SBB und im November 2015 bestellte die SBB bei Alstom für 175 Mio. € insgesamt 47 vierachsige Zweikraftlokomotiven vom Typ Alstom Prima H4 - Bi-Mode Elektrisch, bei der SBB als Aem 940 bezeichnet. Die SBB ersetzt damit insgesamt 52 Loks vier verschiedener Typen mit den Baujahren 1976 – 1996. Auf der Innotrans 2018 in Berlin präsentierte Alstom diese Lok dem internationalen Fachpublikum.
Von den SBB Aem 940 sind 37 bei der SBB Infrastruktur für den Streckenunterhalt vorgesehen. Um den Fahrplanbetrieb nicht zu beeinträchtigen, müssen die Loks mit Überführungszügen im Streckendienst 120 km/h erreichen. Anderseits muss z.B. beim Einschottern bei ständig sinkendem Zugsgewicht eine konstant niedrige Geschwindigkeit automatisch eingehalten werden. Bei der SBB Cargo sind 10 Aem 940 für den Rangierdienst vorgesehen.
Die Lokomotiven sollen sowohl im Streckenbetrieb, Rangierbetrieb am Ablaufberg und auch im Gleisbau eingesetzt werden. Die elektrisch betriebenen Fahrzeuge, die keine gasförmigen Emissionen ausstoßen, sind auch für den Betrieb in Tunneln geeignet. Die fünf ersten Lokomotiven entsprechen nicht der Serienausführung und werden ab Juni 2022 von Sersa übernommen. Alstom liefert dafür fünf weitere Fahrzeuge an die SBB.
Alstom will weiter in die Entwicklung der Lokomotivenplattform investieren, dabei bekommt der Konzern Unterstützung durch die staatliche französische Energie und Umweltbehörde ADEME mit rund vier Millionen Euro.
Technische Merkmale
Ähnlich zur Prima H3 wurde auf der Lokomotivenplattform der Prima H4 ein serieller Antriebsstrang als Basis für die Konstruktion und Modularität des Antriebskonzeptes eingesetzt. Diese Modularität ermöglicht das Umrüsten eines Fahrzeuges für unterschiedliche äußere Umweltbedingungen und Einsatzszenarien. Durch die Kombination verschiedener Systeme im Antriebsstrang soll bis zu 50 % Dieselkraftstoff eingespart, 50 % weniger umweltschädliche Emissionen ausgestoßen und bis zu 15 % Unterhaltskosten für ein Fahrzeug eingespart werden.
Bisher ist die H4 in vier verschiedenen Antriebsstrangvarianten geplant:
H4 Hybrid (600 kW Akkumulator / 900 kW Dieselaggregat)
H4 Bi-Mode Elektrisch (900 kW Dieselaggregat / 2000 kW mit Fahrdraht)
H4 Bi-Mode Batterie (600 kW Akkumulator / 1600 kW Elektrisch)
H4 Dual Engine (900 kW Dieselaggregat / 900 kW Dieselaggregat)
Aufbau der Lokomotive:
Lokkasten:
Der Lokkasten ist als Schweißkonstruktion ausgeführt und besteht aus einem starren Rahmen, auf dem die Führerkabine und die beiden Maschinenräume auf beiden Seiten montiert sind. An beiden Enden vom Lokkasten sind die Zug- und Stoßvorrichtungen montiert. Die Luftbehälter, der Dieseltank und die Batterien sind unter dem Kasten befestigt.
Maschinenräume:
Im kurzen Maschinenraum (Fahrrichtung 2) befindet sich die Pneumatiktafel, ein Power Pack (Dieselmotor, Kühlblock und Generator) und die Führerstand-Klimaanlage (Lüfter, Kompressor, Verflüssiger).
Im langen Maschinenraum (Fahrrichtung 1) befinden sich, der Traktionsblock, ein Power Pack (Dieselmotor, Kühlblock und Generator), der Haupttransformator, der Haupt- sowie der Hilfskompressor und der Bremswiderstand inkl. Ventilator.
Power Pack (2 Stück je Lok):
Jedes Power Pack Modul enthält den Strukturrahmen inklusive Auffangwanne für kleinere Öllecks, den Dieselmotor mit Kupplung für den Generator, den Generator (eigenventilierter Synchrongenerator mit Permanentmagneterregung), den Steuerschrank (Schnittstelle zwischen Dieselmotorsteuerung und Fahrzeugsteuerung), das Dieselmotor-Kühlsystem, die Abgasanlage mit aktivem Dieselpartikelfilter PAF, die Luftfilter, Ölfilterung (Feinfilter) und die Versorgungspumpe, sowie das
Vorwärmsystem des Dieselmotors (thermische und elektrische Heizung).
Der Dieselmotor (2 Stück je Lok) vom Typ CAT C 18 ACERT ist ein Caterpillar 6-Zylinder-Viertakt-Reihenmotor mit Direkteinspritzung, Turboaufladung und Ladeluftkühlung.
Daten des Motors:
Nominalleistung: 540 kW
Nenndrehzahl :1.800 U/min
Bohrung: 145 mm
Hub: 183 mm
Hubraum 18.1 l
Verdichtungsverhältnis: 16 :1
Maximales Drehmoment: 3.710 Nm bei 1.300 U/min
Motorabmessungen (L x B x H): 1.438 x 1.132 x 1.356 mm
Motorgewicht (Nettotrockengewicht): 1717 kg
Direkt an die Antriebswelle des Dieselmotorsein permanent erregter Synchrongenerator (12 Pole) von 12 LCS 3353 angekuppelt. Dieser Generator erzeugt den elektrischen Strom, welcher im Traktionsstromrichter für den Betrieb der Fahrmotoren und der Hilfsbetriebe verwendet wird.
Daten des Generators:
Hersteller: Alstom
Bezeichnung 12 LCS 3353
Nennleistung: 480 KW
Spannung (Phase und zwischen den Phasen): 621/1075 V
Nenndrehzahl: 1800 U/min
TECHNISCHEN DATEN der Lok:
Hersteller: ALSTOM, Belfort
Spurweite: 1435 mm (Normalspur)
Achsfolge: Bo’Bo’
SBB Serie: Aem 940, mit Nummer 001 bis 047
TSI – Nummer: 91 85 4940...
Zugreihe: A
Länge über Puffer: 18.750 mm
Höhe: 4.480 mm (über abgesenkten Stromabnehmer)
Breite: 2.950 mm
Drehzapfenabstand: 10.150 mm
Achsabstand im Drehgestell: 2.450 mm
Treibraddurchmesser: 1.000 mm (neu) / 920 mm (abgenutzt)
Gesamtgewicht: 84 t (mit 6t Ballast 90 t)
Achslast: 21.0 t (22,5 t)
Meterlast: 4.48 t/m (4.8 t/m)
Streckenklasse: C3 (D4)
Höchstgeschwindigkeit Eigenfahrt und geschleppt: 120 km/h (84 t) / 60 km/h (bei 90 t)
Höchstgeschwindigkeit im Rangiermodus: 40 km/h
Höchstgeschwindigkeit im Funkfernsteuerungsbetrieb: 40 km/h
Höchstgeschwindigkeit geschleppt 120 km/ h (84t) / 60 km/h (90t)
Maximale Anfahrzugkraft: 300 kN
Leistung am Rad bei Betrieb unter Fahrleitung: 1.600 kW (dauernd), 1.750 kW (für 1h), 2.000 kW (für 15min)
Leistung am Rad bei Betrieb mit den beiden Dieselmotoren / Generator Gruppen: 860 kW (dauernd). Eine Fahrt ist aber auch mit nur einem Dieselmotor möglich.
Dieselmotor (2 Stück): Caterpillar C 18 ACERT (Daten s.o.)
Synchrongenerator (2 Stück): Alstom 12 LCS 3353 (Daten s.o.)
Anzahl der elektr. Fahrmotoren: 4
Dieselkraftstoff-Tank nutzbares Volumen: 2.000 Liter
Fahrleitungsspannung (als E-Lok): 15kV/16.7H
Kleinster befahrb. Kurvenradius: R 80m ungekuppelt / R100 m gekuppelt
Bremsausrüstung: KE-PG, E- Bremse E
Feststellbremse: 56 kN
Zugsicherung: ETCS only L2 BL 3.4.0
Vielfachsteuerung: Ja bis zu 2 Fahrzeugen (Aem 940)
Funkfernsteuerung: Ja
Einsatzbereich ohne Leistungsminderung: bei -25° C bis + 45° C Lufttemperatur
Zulassungen: Schweiz (CH)
Die maximale Anhängelast z.B. auf einer Steigung von 26 ‰ bei max. 60 km/h beträgt im Betrieb unter Fahrdraht 317 t und mit Dieselantrieb 147 t. Ansonsten gemäß den entsprechenden Anhängelasttabellen (im thermischen bzw. elektrischen Betrieb, Punkt 2.1.10 vom Bedienerhandbuch.
Bemerkung: Die Loks sind aufballastierte Lokomotive (84t + 6 t Zusatzballast für Rangierbahnhöfe bzw. mit einem Gesamtgewicht 90 t) nur mit der halben Höchstgeschwindigkeit (60 km/h) zugelassen.
Quellen: SBB Bedienerhandbuch_Aem_940-1.pdf, bahn-journalist.ch
Armin Schwarz
Armin Schwarz
Schweiz / Zweikraftlokomotiven (Normalspur) / Aem 940 (Alstom Prima H4), Schweiz / Unternehmen / SBB Infrastruktur (SBBI), Schweiz / Bahndienstfahrzeuge / Unterhaltsfahrzeuge und -wagen (Normalspur), _Spezifikationen von Triebfahrzeugen / Schweiz / Normalspurfahrzeuge
46 3 1400x973 Px, 08.06.2023
Die Aem 940 030-0 (Aem 91 85 4 940 030-0 CH-SBBI) der SBB Infrastruktur drückt am 28. Mai 2023 einem Bauzug (Materialförder- und Siloeinheiten) beim Bahnhof Vevey auf ein anderes Gleis.
Die Alstom Prima H4 sind von Alstom am Standort Belfort entwickelte Rangierlokomotiven, die sowohl im Strecken- als auch im schweren Rangierbetrieb eingesetzt werden können. Der Grund für die Entwicklung der Alstom Prima H4 wurde durch eine Ausschreibung der SBB Jahr 2015 gelegt. Diese erneuert den eigenen Fahrzeugbestand und muss dafür mehrere Lokomotiven für unterschiedliche Achsanzahl, Leistungsklasse, Masse und Einsatzumgebung beschaffen. So haben die SBB Am 6/6 für den schweren Rangierbetrieb am Ablaufberg nach 40 Jahren das Ende ihrer Lebensdauer erreicht und soll ersetzt werden. Ebenfalls sollen die SBB Am 841 aus den 1990er Jahren und die SBB Ee 6/6 II aus den 1980er Jahren ersetzt werden. Mit der H4 wollte Alstom im Bereich der vierachsigen Rangierlokomotiven eine Lösung für diesen Austausch mit einer H4-Bi-Mode-Variante auf der InnoTrans 2018 präsentieren. Alstom gewann die Ausschreibung der SBB und im November 2015 bestellte die SBB bei Alstom für 175 Mio. € insgesamt 47 vierachsige Zweikraftlokomotiven vom Typ Alstom Prima H4 - Bi-Mode Elektrisch, bei der SBB als Aem 940 bezeichnet. Die SBB ersetzt damit insgesamt 52 Loks vier verschiedener Typen mit den Baujahren 1976 – 1996. Auf der Innotrans 2018 in Berlin präsentierte Alstom diese Lok dem internationalen Fachpublikum.
Von den SBB Aem 940 sind 37 bei der SBB Infrastruktur für den Streckenunterhalt vorgesehen. Um den Fahrplanbetrieb nicht zu beeinträchtigen, müssen die Loks mit Überführungszügen im Streckendienst 120 km/h erreichen. Anderseits muss z.B. beim Einschottern bei ständig sinkendem Zugsgewicht eine konstant niedrige Geschwindigkeit automatisch eingehalten werden. Bei der SBB Cargo sind 10 Aem 940 für den Rangierdienst vorgesehen.
Die Lokomotiven sollen sowohl im Streckenbetrieb, Rangierbetrieb am Ablaufberg und auch im Gleisbau eingesetzt werden. Die elektrisch betriebenen Fahrzeuge, die keine gasförmigen Emissionen ausstoßen, sind auch für den Betrieb in Tunneln geeignet. Die fünf ersten Lokomotiven entsprechen nicht der Serienausführung und werden ab Juni 2022 von Sersa übernommen. Alstom liefert dafür fünf weitere Fahrzeuge an die SBB.
Alstom will weiter in die Entwicklung der Lokomotivenplattform investieren, dabei bekommt der Konzern Unterstützung durch die staatliche französische Energie und Umweltbehörde ADEME mit rund vier Millionen Euro.
Technische Merkmale
Ähnlich zur Prima H3 wurde auf der Lokomotivenplattform der Prima H4 ein serieller Antriebsstrang als Basis für die Konstruktion und Modularität des Antriebskonzeptes eingesetzt. Diese Modularität ermöglicht das Umrüsten eines Fahrzeuges für unterschiedliche äußere Umweltbedingungen und Einsatzszenarien. Durch die Kombination verschiedener Systeme im Antriebsstrang soll bis zu 50 % Dieselkraftstoff eingespart, 50 % weniger umweltschädliche Emissionen ausgestoßen und bis zu 15 % Unterhaltskosten für ein Fahrzeug eingespart werden.
Bisher ist die H4 in vier verschiedenen Antriebsstrangvarianten geplant:
H4 Hybrid (600 kW Akkumulator / 900 kW Dieselaggregat)
H4 Bi-Mode Elektrisch (900 kW Dieselaggregat / 2000 kW mit Fahrdraht)
H4 Bi-Mode Batterie (600 kW Akkumulator / 1600 kW Elektrisch)
H4 Dual Engine (900 kW Dieselaggregat / 900 kW Dieselaggregat)
Aufbau der Lokomotive:
Lokkasten:
Der Lokkasten ist als Schweißkonstruktion ausgeführt und besteht aus einem starren Rahmen, auf dem die Führerkabine und die beiden Maschinenräume auf beiden Seiten montiert sind. An beiden Enden vom Lokkasten sind die Zug- und Stoßvorrichtungen montiert. Die Luftbehälter, der Dieseltank und die Batterien sind unter dem Kasten befestigt.
Maschinenräume:
Im kurzen Maschinenraum (Fahrrichtung 2) befindet sich die Pneumatiktafel, ein Power Pack (Dieselmotor, Kühlblock und Generator) und die Führerstand-Klimaanlage (Lüfter, Kompressor, Verflüssiger).
Im langen Maschinenraum (Fahrrichtung 1) befinden sich, der Traktionsblock, ein Power Pack (Dieselmotor, Kühlblock und Generator), der Haupttransformator, der Haupt- sowie der Hilfskompressor und der Bremswiderstand inkl. Ventilator.
Power Pack (2 Stück je Lok):
Jedes Power Pack Modul enthält den Strukturrahmen inklusive Auffangwanne für kleinere Öllecks, den Dieselmotor mit Kupplung für den Generator, den Generator (eigenventilierter Synchrongenerator mit Permanentmagneterregung), den Steuerschrank (Schnittstelle zwischen Dieselmotorsteuerung und Fahrzeugsteuerung), das Dieselmotor-Kühlsystem, die Abgasanlage mit aktivem Dieselpartikelfilter PAF, die Luftfilter, Ölfilterung (Feinfilter) und die Versorgungspumpe, sowie das
Vorwärmsystem des Dieselmotors (thermische und elektrische Heizung).
Der Dieselmotor (2 Stück je Lok) vom Typ CAT C 18 ACERT ist ein Caterpillar 6-Zylinder-Viertakt-Reihenmotor mit Direkteinspritzung, Turboaufladung und Ladeluftkühlung.
Daten des Motors:
Nominalleistung: 540 kW
Nenndrehzahl :1.800 U/min
Bohrung: 145 mm
Hub: 183 mm
Hubraum 18.1 l
Verdichtungsverhältnis: 16 :1
Maximales Drehmoment: 3.710 Nm bei 1.300 U/min
Motorabmessungen (L x B x H): 1.438 x 1.132 x 1.356 mm
Motorgewicht (Nettotrockengewicht): 1717 kg
Direkt an die Antriebswelle des Dieselmotorsein permanent erregter Synchrongenerator (12 Pole) von 12 LCS 3353 angekuppelt. Dieser Generator erzeugt den elektrischen Strom, welcher im Traktionsstromrichter für den Betrieb der Fahrmotoren und der Hilfsbetriebe verwendet wird.
Daten des Generators:
Hersteller: Alstom
Bezeichnung 12 LCS 3353
Nennleistung: 480 KW
Spannung (Phase und zwischen den Phasen): 621/1075 V
Nenndrehzahl: 1800 U/min
TECHNISCHEN DATEN der Lok:
Hersteller: ALSTOM, Belfort
Spurweite: 1435 mm (Normalspur)
Achsfolge: Bo’Bo’
SBB Serie: Aem 940, mit Nummer 001 bis 047
TSI – Nummer: 91 85 4940...
Zugreihe: A
Länge über Puffer: 18.750 mm
Höhe: 4.480 mm (über abgesenkten Stromabnehmer)
Breite: 2.950 mm
Drehzapfenabstand: 10.150 mm
Achsabstand im Drehgestell: 2.450 mm
Treibraddurchmesser: 1.000 mm (neu) / 920 mm (abgenutzt)
Gesamtgewicht: 84 t (mit 6t Ballast 90 t)
Achslast: 21.0 t (22,5 t)
Meterlast: 4.48 t/m (4.8 t/m)
Streckenklasse: C3 (D4)
Höchstgeschwindigkeit Eigenfahrt und geschleppt: 120 km/h (84 t) / 60 km/h (bei 90 t)
Höchstgeschwindigkeit im Rangiermodus: 40 km/h
Höchstgeschwindigkeit im Funkfernsteuerungsbetrieb: 40 km/h
Höchstgeschwindigkeit geschleppt 120 km/ h (84t) / 60 km/h (90t)
Maximale Anfahrzugkraft: 300 kN
Leistung am Rad bei Betrieb unter Fahrleitung: 1.600 kW (dauernd), 1.750 kW (für 1h), 2.000 kW (für 15min)
Leistung am Rad bei Betrieb mit den beiden Dieselmotoren / Generator Gruppen: 860 kW (dauernd). Eine Fahrt ist aber auch mit nur einem Dieselmotor möglich.
Dieselmotor (2 Stück): Caterpillar C 18 ACERT (Daten s.o.)
Synchrongenerator (2 Stück): Alstom 12 LCS 3353 (Daten s.o.)
Anzahl der elektr. Fahrmotoren: 4
Dieselkraftstoff-Tank nutzbares Volumen: 2.000 Liter
Fahrleitungsspannung (als E-Lok): 15kV/16.7H
Kleinster befahrb. Kurvenradius: R 80m ungekuppelt / R100 m gekuppelt
Bremsausrüstung: KE-PG, E- Bremse E
Feststellbremse: 56 kN
Zugsicherung: ETCS only L2 BL 3.4.0
Vielfachsteuerung: Ja bis zu 2 Fahrzeugen (Aem 940)
Funkfernsteuerung: Ja
Einsatzbereich ohne Leistungsminderung: bei -25° C bis + 45° C Lufttemperatur
Zulassungen: Schweiz (CH)
Die maximale Anhängelast z.B. auf einer Steigung von 26 ‰ bei max. 60 km/h beträgt im Betrieb unter Fahrdraht 317 t und mit Dieselantrieb 147 t. Ansonsten gemäß den entsprechenden Anhängelasttabellen (im thermischen bzw. elektrischen Betrieb, Punkt 2.1.10 vom Bedienerhandbuch.
Bemerkung: Die Loks sind aufballastierte Lokomotive (84t + 6 t Zusatzballast für Rangierbahnhöfe bzw. mit einem Gesamtgewicht 90 t) nur mit der halben Höchstgeschwindigkeit (60 km/h) zugelassen.
Quellen: SBB Bedienerhandbuch_Aem_940-1.pdf, bahn-journalist.ch
