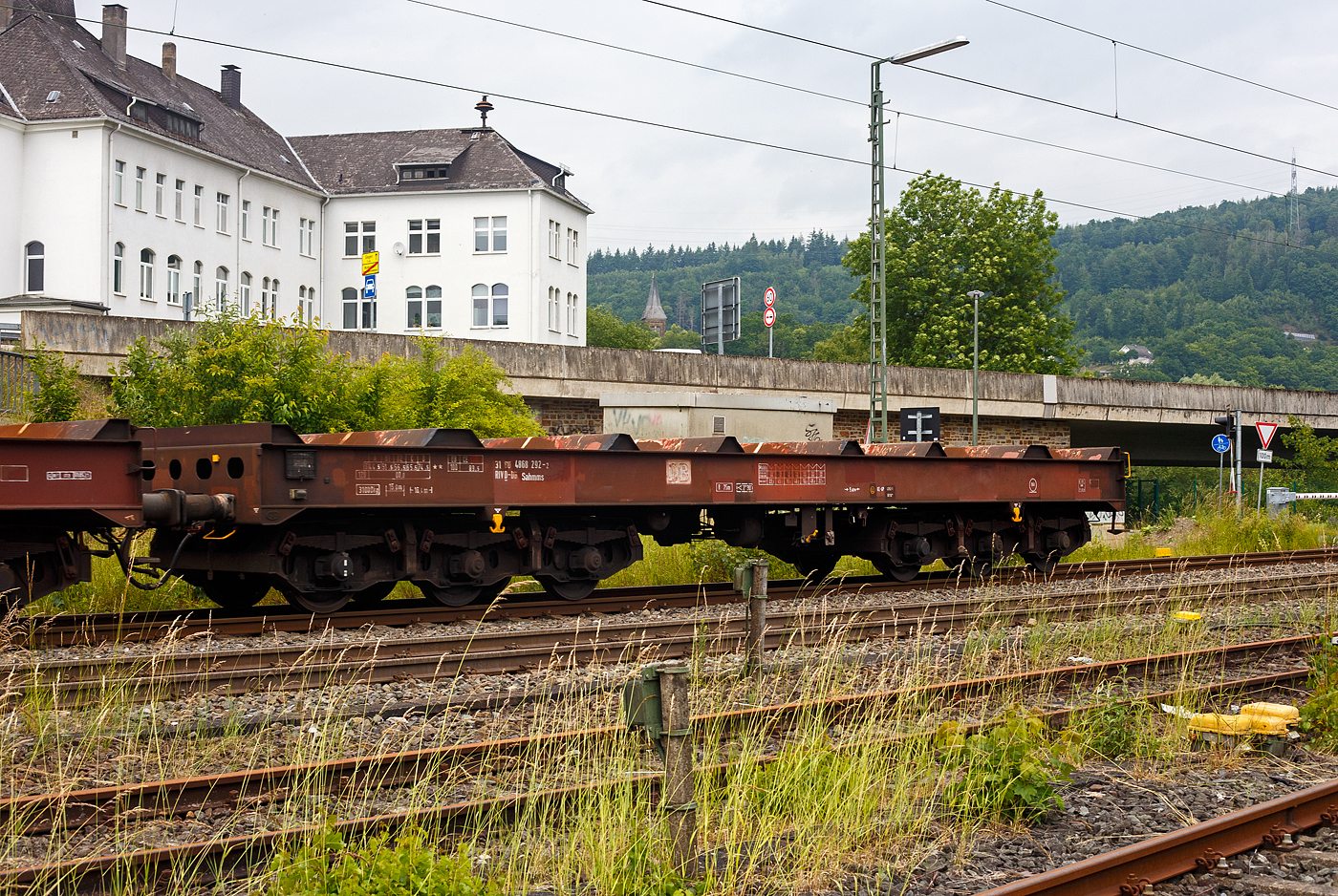

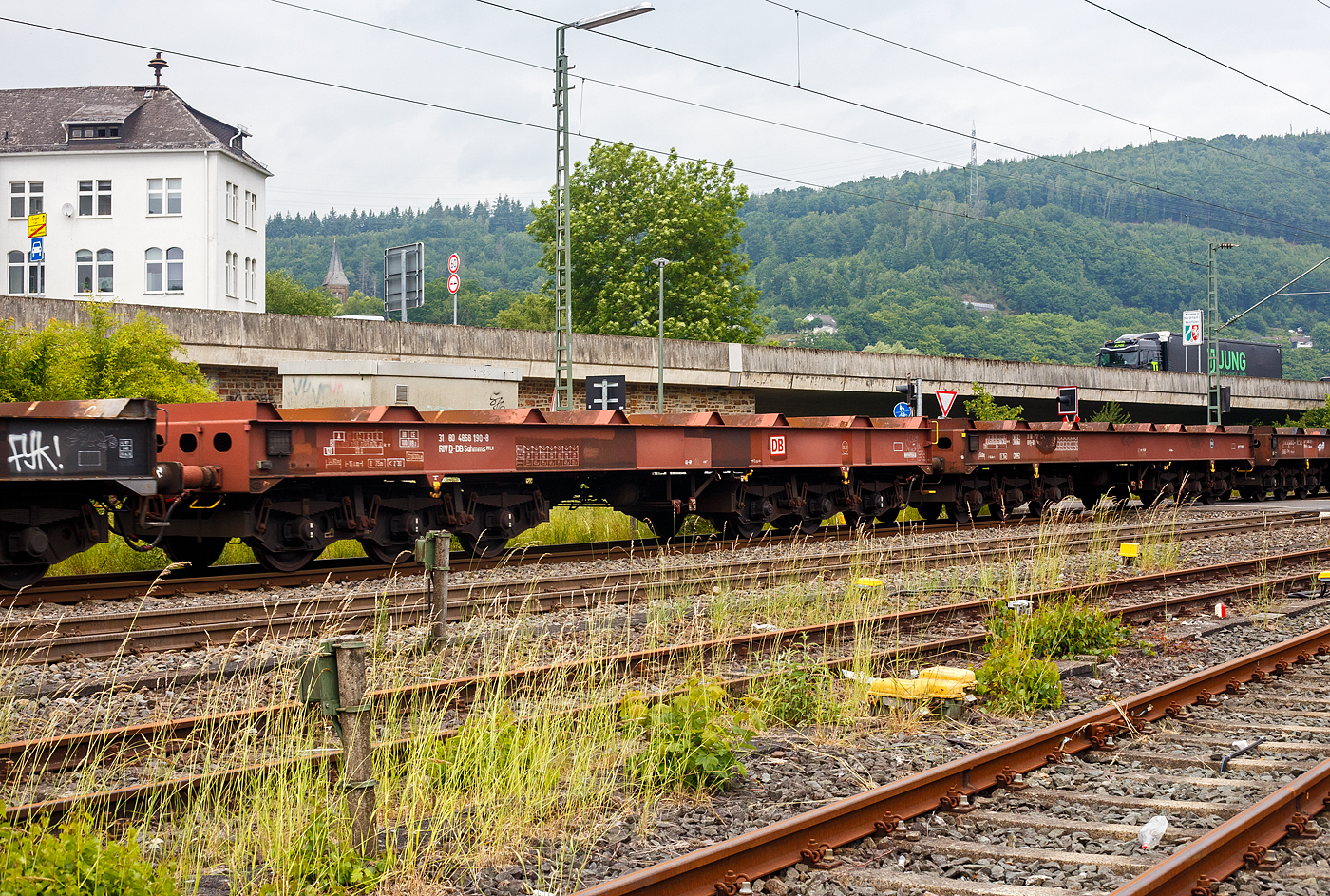

Sechsachsiger Drehgestellflachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 610-5, der Gattung Sahmms 711.0, der DB Cargo AG, abgestellt am 08.11.2015 in Kreuztal.

»
»
»
»
Sechsachsiger Drehgestellflachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31
(ID 801545)
Vierachsiger Drehgestell-Containertragwagen der Gattung Sgns, 37 80 4564 528-0 D-MFDR, der MFD Rail GmbH (Rotkreuz/CH) am 27.01.2023 im Zugverband bei der Durchfahrt in Rudersdorf (Kr.
Der Gleiskraftwagen GKW 315 / D-DB 99 80 9420 008-1, ex Schweres Nebenfahrzeug Nr.



Sechsachsiger Drehgestellflachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 610-5, der Gattung Sahmms 711.0, der DB Cargo AG, abgestellt am 08.11.2015 in Kreuztal. am 27.01.2023 im Zugverband bei der Durchfahrt in Rudersdorf (Kr. Siegen), beladen mit drei Warmband-Coils. Solch ein Coil wiegt 25 bis 30 t, da ist schnell die Lastgrenze erreicht. Von diesen Wagen wurden 450 Stück zwischen 1991 und 1993 von Waggonbau Graaff (eine Tochter der VTG AG) gebaut. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. TECHNISCHE DATEN: Spurweite: 1.435 mm Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Gesamter Radsatzstand: 12.800 mm Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Zuladung bei Lastgrenze S (intern.): 74,1 t (ab Streckenklasse D) Zuladung auf DB Netz ab Streckenklasse CE: 89,1 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 30.350 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Intern. Verwendungsfähigkeit: RIV

Sechsachsiger Drehgestellflachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 610-5, der Gattung Sahmms 711.0, der DB Cargo AG, abgestellt am 08.11.2015 in Kreuztal. am 27.01.2023 im Zugverband bei der Durchfahrt in Rudersdorf (Kr. Siegen), beladen mit drei Warmband-Coils. Solch ein Coil wiegt 25 bis 30 t, da ist schnell die Lastgrenze erreicht.

Von diesen Wagen wurden 450 Stück zwischen 1991 und 1993 von Waggonbau Graaff (eine Tochter der VTG AG) gebaut.

Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°.

TECHNISCHE DATEN:
Spurweite: 1.435 mm
Anzahl der Achsen: 6 in zwei Drehgestellen
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 9.400 mm
Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm
Drehgestell Bauart: 714
Gesamter Radsatzstand: 12.800 mm
Ladelänge: 14.920 mm
Ladebreite in den Mulden: 2.455 mm
Max. Coil-Ø: 2.500 mm
Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer)
Zuladung bei Lastgrenze S (intern.): 74,1 t (ab Streckenklasse D)
Zuladung auf DB Netz ab Streckenklasse CE: 89,1 t (max.100 km/h)
Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit)
Eigengewicht: 30.350 kg
Kleinster bef. Gleisbogenradius: R 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IP 116
Intern. Verwendungsfähigkeit: RIV

Armin Schwarz 28.01.2023, 203 Aufrufe, 0 Kommentare

EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/500, Blende: 9/1, ISO1250, Brennweite: 24/1

0 Kommentare, Alle Kommentare
Kommentar verfassen
Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 190-8, der Gattung Sahmms 711.0, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 31.000 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Feststellbremse: Nein Intern. Verwendungsfähigkeit: RIV
Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 190-8, der Gattung Sahmms 711.0, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 31.000 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Feststellbremse: Nein Intern. Verwendungsfähigkeit: RIV
Armin Schwarz

Deutschland / Unternehmen / DB Cargo AG (ex DB Schenker Rail Deutschland AG), Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), allgemein Europa / Güterwagen / Gattung S... (für Coiltransporte)

3 1400x943 Px, 11.06.2025

Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 292-2, der Gattung Sahmms 711, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 31.000 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Feststellbremse: Nein Intern. Verwendungsfähigkeit: RIV
Sechsachsiger Drehgestell-Flachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 292-2, der Gattung Sahmms 711, der DB Cargo AG, 10 Juni 2025 im Zugverband bei der Durchfahrt in Niederschelderhütte/Sieg. Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°. Die vom Boden aus bedienbare Feststellbremse (falls vorhanden) wirkt auf ein Drehgestell, dieser Wagen hat aber keine. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Anzahl der Achsen: 6 in zwei Drehgestellen Länge über Puffer: 16.400 mm Drehzapfenabstand: 9.400 mm Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm Drehgestell Bauart: 714 Ladelänge: 14.920 mm Ladebreite in den Mulden: 2.455 mm Max. Coil-Ø: 2.500 mm Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer) Max. Zuladung bei Lastgrenze S (intern.): 74,0 t (ab Streckenklasse D) / auf DB Netz Streckenklasse CE 89,0 t (max.100 km/h) Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit) Eigengewicht: 31.000 kg Kleinster bef. Gleisbogenradius: R 75 m Bauart der Bremse: KE-GP (LL) Bremssohle: IP 116 Feststellbremse: Nein Intern. Verwendungsfähigkeit: RIV
Armin Schwarz

Deutschland / Unternehmen / DB Cargo AG (ex DB Schenker Rail Deutschland AG), Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), allgemein Europa / Güterwagen / Gattung S... (für Coiltransporte)

4 1400x938 Px, 11.06.2025

Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte 31 80 4671 407-3 D-DB, der Gattung Shimmns-ttu 708.4, der DB Cargo AG, abgestellt im Zugverband (Übergabegüterzug) am 26 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW). Der Wagen wurde1992 unter der Fabriknummer 1100, von LHB - Linke-Hofmann-Busch GmbH in Salzgitter-Watenstedt gebaut. Die Drehgestelle der Bauart LHB 82 (DB BA 589) mit Parabelfedern u.a. unter der Fabriknummer 42185. Ursprünglich waren die Wagen mit verschiebbaren Teleskophauben der Shimmns-u 708 ausgeführt, ab 2018 werden die zu Wagen mit verschiebbarem Planenverdeck der Gattung Shimmns-ttu 708.4 umgebaut. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Achsenanzahl: 4 (in 2 Drehgestelle) Länge über Puffer: 12.040 mm Länge der Ladefläche: 10.800 mm Drehzapfenabstand: 7.000 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Eigengewicht: 20.000 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Maximales Ladegewicht: 66,0 t (ab Streckenklasse D4), bei DB auch CM2 – 54,0t Max. Ladegewicht auf DB Netz auch: 54,0 t bei CM2 / 60,0 t ab CM3 Kleinster bef. Gleisbogenradius: 35 m Bauart der Bremse: KE-GP (LL) Bremssohle: IB 116 Handbremse: Ja Intern. Verwendungsfähigkeit: RIV / G1 Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte 31 80 4671 407-3 D-DB, der Gattung Shimmns-ttu 708.4, der DB Cargo AG, abgestellt im Zugverband (Übergabegüterzug) am 26 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW). Der Wagen wurde1992 unter der Fabriknummer 1100, von LHB - Linke-Hofmann-Busch GmbH in Salzgitter-Watenstedt gebaut. Die Drehgestelle der Bauart LHB 82 (DB BA 589) mit Parabelfedern u.a. unter der Fabriknummer 42185. Ursprünglich waren die Wagen mit verschiebbaren Teleskophauben der Shimmns-u 708 ausgeführt, ab 2018 werden die zu Wagen mit verschiebbarem Planenverdeck der Gattung Shimmns-ttu 708.4 umgebaut. TECHNISCHE DATEN: Spurweite: 1.435 mm (Normalspur) Achsenanzahl: 4 (in 2 Drehgestelle) Länge über Puffer: 12.040 mm Länge der Ladefläche: 10.800 mm Drehzapfenabstand: 7.000 mm Achsabstand im Drehgestell: 1.800 mm Laufraddurchmesser: 920 mm (neu) Eigengewicht: 20.000 kg Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer) Maximales Ladegewicht: 66,0 t (ab Streckenklasse D4), bei DB auch CM2 – 54,0t Max. Ladegewicht auf DB Netz auch: 54,0 t bei CM2 / 60,0 t ab CM3 Kleinster bef. Gleisbogenradius: 35 m Bauart der Bremse: KE-GP (LL) Bremssohle: IB 116 Handbremse: Ja Intern. Verwendungsfähigkeit: RIV / G1 Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), allgemein Europa / Güterwagen / Gattung S... (für Coiltransporte)

96 1400x933 Px, 27.09.2024

Detailbild eines zweiachsigen Güterwagen-Drehgestells mit Radsatzlast 22,5 t der Bauart LHB 82 (DB BA 589) mit Parabelfedern, hier von dem vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4671 407-3 D-DB, der Gattung Shimmns-ttu 708.4, der DB Cargo, hier am 26 September 2024 im Zugverband, auf dem KSW Rbf in Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447). Aufnahme vom öffentlichen Geh- und Radweg. Der Wagen wurde1992 unter der Fabriknummer 1100, das Drehgestell unter der Fabriknummer 42185, von LHB - Linke-Hofmann-Busch GmbH in Salzgitter-Watenstedt gebaut. TECHNISCHE DATEN des Drehgestells: Spurweite: 1.435 mm (Normalspur) Gewicht: ca. 4.800 kg Achsabstand: 1.800 mm Max. Achslast: 22,5 t Für Wagen (bremstechnisch) bis Geschwindigkeit max. Achslast 22,5 t: 100 km/h Für Wagen (lauftechnisch) bis Geschwindigkeit max. Achslast 22,5 t: 120 km/h
Detailbild eines zweiachsigen Güterwagen-Drehgestells mit Radsatzlast 22,5 t der Bauart LHB 82 (DB BA 589) mit Parabelfedern, hier von dem vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4671 407-3 D-DB, der Gattung Shimmns-ttu 708.4, der DB Cargo, hier am 26 September 2024 im Zugverband, auf dem KSW Rbf in Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447). Aufnahme vom öffentlichen Geh- und Radweg. Der Wagen wurde1992 unter der Fabriknummer 1100, das Drehgestell unter der Fabriknummer 42185, von LHB - Linke-Hofmann-Busch GmbH in Salzgitter-Watenstedt gebaut. TECHNISCHE DATEN des Drehgestells: Spurweite: 1.435 mm (Normalspur) Gewicht: ca. 4.800 kg Achsabstand: 1.800 mm Max. Achslast: 22,5 t Für Wagen (bremstechnisch) bis Geschwindigkeit max. Achslast 22,5 t: 100 km/h Für Wagen (lauftechnisch) bis Geschwindigkeit max. Achslast 22,5 t: 120 km/h
Armin Schwarz

Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), Deutschland / Detailaufnahmen / Drehgestelle

116 1400x933 Px, 27.09.2024
