Güterwagen der Gattung S... (für Coiltransporte) Fotos
37 Bilder
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 37 80 4668 122-7 D-VTG, der Gattung Shimmns (-ttu), der VTG Rail Europe GmbH (Hamburg), abgestellt am 17.09.2023 beim KSW Bahnhof Siegen-Eintracht. Hier war im Rahmen der "Europäische Mobilitätswoche" der „Tag der Schiene 2023“ ein Tag der offenen Tür.
Diese Wagen sind speziell für den Transport witterungsempfindlicher Blechrollen (Coils) bestimmt. Er besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 11 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-Punkt-Zentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird. Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Eigengewicht: 22.250 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 67,7 t (ab Streckenklasse D4)
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: C 810
Intern. Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
Deutschland / Unternehmen / KSW Kreisbahn Siegen-Wittgenstein (ehem. Siegener Kreisbahn), Deutschland / Unternehmen / VTG Rail Europe GmbH (auch ex AAEC), Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), allgemein Europa / Güterwagen / Gattung S... (für Coiltransporte), Deutschland / Veranstaltungen / Tag der Schiene 2023
62 1400x951 Px, 17.09.2023
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 37 80 4668 869-3 D-ERR, der Gattung Shimmns7 (-ttu), der ERR European Rail Rent GmbH, am 08.05.2023 im Zugverband abgestellt auf dem Betriebsbereich Freien Grunder Eisenbahn der KSW in Herdorf.
Diese Wagen sind speziell für den Transport witterungsempfindlicher Blechrollen (Coils) bestimmt. Er besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 11 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-Punkt-Zentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird. Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Eigengewicht: 21.890 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 68,1 t (ab Streckenklasse D4)
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: C 810
Intern. Verwendungsfähigkeit: TEN – GE
Armin Schwarz
Armin Schwarz
Sechsachsiger Drehgestellflachwagen für Coiltransporte mit verschiebbaren Teleskophauben und Lademulden für Coiltransporte, 31 80 4876 652-7 D-DB der Gattung Sahimms-u 900, der DB Cargo AG, am 20.04.2018 in Kreuztal.
LHB und Talbot entwickeln einen 6-achsigen Haubenwagen für den Transport schwerer Coils, von dem 1981 sechs Prototypen geliefert und bei der DB als Sahimms 900 bezeichnet werden. Dieser Wagen wurde 1984 von der Waggonfabrik Talbot in Aachengebaut.
Die Wagenabdeckung besteht aus vier verschiebbaren Stahl-Teleskophauben, die sich einseitig oder zu beiden Wagen enden hin soweit übereinander schieben lassen, dass jeweils 40% der gesamten Ladelänge freigelegt sind. Die Wagen besitzen insgesamt fünf feste Mulden, wobei die beiden äußeren Mulden Coils mit einem Gewicht von maximal 25 t und einem maximalen Durchmesser von 2.250 mm, die mittleren drei Mulden Coils mit maximal 45 t Gewicht bei einem maximalen Durchmesser von 2.700 mm aufnehmen können.
Im Jahre 1984 erfolgt ein Serienbau von 300 Teleskophaubenwagen. 1986/87 baut Waggonbau Niesky eine Serie von 145 Wagen, mit Drehgestellen von Graaff.
Ab 1997 werden im DB Werk Paderborn zum Schutz gegen Transportschäden die Mulden von Sahimms 900 mit gewebeverstärkten Gummimatten ausgekleidet und die Wagen wurden in Sahimms-u 900 umgezeichnet.
TECHNISCHE DATEN:
Gattungszeichen mit Bauartnummer: Sahimms-u 900
Spurweite: 1.435 mm
Anzahl der Radsätze: 6 (in zwei Drehgestellen)
Länge über Puffer: 15.000 mm
Drehzapfenabstand: 8.000 mm
Achsabstände in den Drehgestellen: 2 x 1.700 mm = 3.400 mm
Ladebreite in den Mulden: 2.400 mm
max. Durchmesser der Coils: 2.700 mm
Wagenhöhe: 4.148 mm
Anzahl der Radsätze: 6 (in zwei Drehgestellen)
Eigengewicht: 32.850 kg
Max. Zuladung bei Lastgrenze S: 72,0 t (ab Streckenklasse D2)
Max. Zuladung bei Lastgrenze S auf DB-Netz: 87,0 t (ab CE)
max. Tragfähigkeit: 99 t
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Bremse: KE-GP (LL)
Bremssohle: IB 116
Handbremse: Ja
kleinster befahrbarer Gleisbogen: R 75 m
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 37 80 4668 934-5 D-ERR, der Gattung Shimmns7 (-ttu), der ERR European Rail Rent GmbH, am 18.02.2023 im Zugverband bei einer Zugdurchfahrt in Scheuerfeld (Sieg).
Diese Wagen sind speziell für den Transport witterungsempfindlicher Blechrollen (Coils) bestimmt. Er besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 11 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-Punkt-Zentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird. Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Eigengewicht: ca. 22 t
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 68 t (ab Streckenklasse D4)
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: C 810
Intern. Verwendungsfähigkeit: TEN – GE
Armin Schwarz
Armin Schwarz
Sechsachsiger Drehgestellflachwagen, mit Lademulden für Coiltransporte (Blechrollen), 31 80 4868 610-5, der Gattung Sahmms 711.0, der DB Cargo AG, abgestellt am 08.11.2015 in Kreuztal. am 27.01.2023 im Zugverband bei der Durchfahrt in Rudersdorf (Kr. Siegen), beladen mit drei Warmband-Coils. Solch ein Coil wiegt 25 bis 30 t, da ist schnell die Lastgrenze erreicht.
Von diesen Wagen wurden 450 Stück zwischen 1991 und 1993 von Waggonbau Graaff (eine Tochter der VTG AG) gebaut.
Der Wagen ist speziell für die Beförderung schwerer nicht witterungsempfindlicher Blechrollen geeignet. Das Untergestell besteht aus zwei durchgehenden äußeren Langträgern aus St 52, die durch die beiden Hauptquerträger - eine Schweißkonstruktion aus St 52-Blechen - und weiteren Walzprofilträgern verbunden sind. Es ist für eine Belastung entsprechend 22,5 t Radsatzlast ausgelegt. Alle Querträger sind sattelförmig angeordnet, mit geleichterten Stegblechen verbunden und bilden 7 Lademulden. Die Mulden selbst bestehen aus 8 mm dicken Stahlblechen und haben im oberen Bereich eine Neigung von 45° und im unteren Bereich für Blechrollen kleineren Durchmessers eine Neigung von 30°.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Anzahl der Achsen: 6 in zwei Drehgestellen
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 9.400 mm
Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm
Drehgestell Bauart: 714
Gesamter Radsatzstand: 12.800 mm
Ladelänge: 14.920 mm
Ladebreite in den Mulden: 2.455 mm
Max. Coil-Ø: 2.500 mm
Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer)
Zuladung bei Lastgrenze S (intern.): 74,1 t (ab Streckenklasse D)
Zuladung auf DB Netz ab Streckenklasse CE: 89,1 t (max.100 km/h)
Max. Tragfähigkeit: 104 t (bauartspezifische Tragfähigkeit)
Eigengewicht: 30.350 kg
Kleinster bef. Gleisbogenradius: R 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IP 116
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Drehgestellflachwagen mit vier Radsätzen, verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte, 31 80 4674 704-0 D-DB, der Gattung/Bauart Shimmns-ttu 723, der DB Cargo AG, am 18.01.2023 Zugverband bei einer Zugdurchfahrt in Scheuerfeld (Sieg) in Richtung Köln.
Die Ausstattung mit fünf Lademulden sowie das Planverdeck optimieren die Beförderung nässeempfindlicher Coils. Diese Planen können jeweils soweit zusammen geschoben werden, dass zum Be- und Entladen die Ladefläche zu 2/3 freigelegt ist.Der Wagen ist für die Beförderung von schweren witterungsempfindlichen Blechrollen (Coils) mit 5 fest im Untergestell eingebauten Lademulden ausgerüstet.
Das Untergestell und die Stirnwände, die als Abkantrahmenkonstruktion mit Blechbekleidung und U-förmigen Verstärkungsprofilen ausgeführt sind, bilden den Wagenkasten. Die sattelförmig angeordneten, jeweils mit den Außenlangträgern verschweißten Querträger bilden zusammen mit den Muldenblechen die Lademulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 11 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-PunktZentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planendach lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird. Zwischen den Spriegeln sind Hilfsspriegel so angeordnet, dass ein Einfallen der Plane beim Zusammenschieben um die Hälfte vermindert wird, um den notwendigen Freiraum für größere Coildurchmesser zu gewährleisten. Der Wagen darf nur mit geschlossenem und verriegeltem Planendach verkehren.
Die Wagen sind mit 20 verstellbaren Festlegearmen (4 je Mulde) ausgerüstet, die auf den Muldenhöckern gelagert sind und sich über Rollen in den Mulden abstützen. Ihre Form und Festigkeit ist so ausgelegt, dass sie einen sicheren Schutz gegen unzulässiges seitliches Verschieben als auch gegen Kippen gebundener Schmalbandcoils (Spaltband) gewährleisten. Gegenüber Festlegeeinrichtungen früherer Bauarten (z. B. Shimmns-tu 718) sind die einzelnen Arme sowohl grob verschiebbar als auch über Spindeln fein einstellbar. Dadurch können die Arme bis auf Kontakt an die Coils herangeführt werden. Die Spindeln werden dazu über seitlich an den Muldensätteln angeordnete Handräder oder auch über geeignete Maschinen angetrieben. Die Auskleidung der Mulden mit einer Gummiauflage soll einen optimalen Schutz des Coilbleches, der auch durch eine spezielle Muldenkonstruktion erreicht wird, unterstützen. Im Wageninneren sind auf Piktogrammen Beladehinweise und -schemen angebracht.
TECHNISCHE DATEN:
Hersteller: Waggonfabrik Astra Vagoane Arad (Rumänien)
Baujahr: ab 2002
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.795 mm
Ladebreite (Mulden): 2.410 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Drehgestell-Bauart: Y25 Lsd 1
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 22.320 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 67,5 t (ab D4), sonst s. linker Bildausschnitt
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: Cosid 810
Intern. Verwendungsfähigkeit: RIV
Die Bedeutung der Gattungs- und Kennbuchstaben (hier Shimmns-ttu):
S - Drehgestellflachwagen in Sonderbauart
h - für den Transport von Blechrollen, liegend verladen, eingerichtet
i - mit beweglicher Abdeckung und festen Stirnwänden
mm - mit vier Radsätzen Ladelänge unter 15 m, bei sechs unter 18 m
n - höchste Lastgrenze über 60 t
s - Höchstgeschwindigkeit 100 km/h (beladen)
-ttu - Mit besonderer, stufenlos verstellbarer Festlegeeinrichtung zum Sichern gebündelter Schmalbandcoils und Auskleidung der Mulden mit gewebeverstärkten Gummimatten.
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 37 80 4668 599-6 D-GATED, der Gattung Shimmns-ttu, der GATX Rail Germany GmbH, am 07.12.2022 im Zugverband bei einer Zugdurchfahrt im Bahnhof Dresden-Strehlen. Der Waggonvermieter GATX (General American Transportation Corporation) ist eine US-amerikanische Leasinggesellschaft für Schienenfahrzeuge mit Sitz in Chicago. GATX wurde 1898 gegründet und ist seit 1916 an der New Yorker Börse notiert.
Diese Wagen sind speziell für den Transport witterungsempfindlicher Blechrollen (Coils) bestimmt. Er besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 11 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-Punkt-Zentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird. Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Eigengewicht: 21.770 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 68,2 t (Streckenklasse D4)
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: C 810
Intern. Verwendungsfähigkeit: TEN - GE
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 37 80 4668 599-6 D-GATED, der Gattung Shimmns-ttu, der GATX Rail Germany GmbH, am 07.12.2022 im Zugverband bei einer Zugdurchfahrt im Bahnhof Dresden-Strehlen. Der Waggonvermieter GATX (General American Transportation Corporation) ist eine US-amerikanische Leasinggesellschaft für Schienenfahrzeuge mit Sitz in Chicago. GATX wurde 1898 gegründet und ist seit 1916 an der New Yorker Börse notiert.
Diese Wagen sind speziell für den Transport witterungsempfindlicher Blechrollen (Coils) bestimmt. Er besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 11 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-Punkt-Zentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird. Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Eigengewicht: 21.770 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 68,2 t (Streckenklasse D4)
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: C 810
Intern. Verwendungsfähigkeit: TEN - GE
Armin Schwarz
Armin Schwarz
185 165-8 mit VTG Schiebeplanwagen Shlmmns für Ciltransporte auf der Schwäbischen Alb bei Urspring am 13.10.2009.
Karl Sauerbrey
Karl Sauerbrey
Teleskopwagen/Schiebewandwagen Shimms 708 31 RIV 80-D-DB 4670 024-7 in Vöhringen am 23.11.2009.
Karl Sauerbrey
Karl Sauerbrey
Schiebeplanewagen der VTG der DB 37 TEN-RIV 80 D-VTGD 4668 0-15-3 Shlmmns in Ulm am 31.05.2011.
Karl Sauerbrey
Karl Sauerbrey
Teleskopschiebewandwagen 31 RIV 80 D-DB 4669 451-5 Shimmns 708 in Vöhringen am 26.01.2012.
Karl Sauerbrey
Karl Sauerbrey
Vierachsiger Drehgestell-Flachwagen mit Teleskophauben für Coiltransporte der Gattung Shimmns², 34 80 3777 035-2 D-VTGD, ein an die KSW- Kreisbahn Siegen-Wittgenstein vermieteter Wagen der VTG AG, abgestellt am 17.01.2016 auf dem Betriebsbereich Freien Grunder Eisenbahn der KSW in Herdorf.
Die Ausstattung mit fünf Lademulden sowie Teleskophauben optimieren die Beförderung witterungsempfindlicher Blechrollen (Coils). Die Hauben können jeweils soweit zusammen geschoben werden, dass zum Be- und Entladen die Ladefläche zu zwei Drittel freigelegt ist.
Der Wagen besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden und drei teleskopartig angeordnete Hauben. Das Untergestell und die festen Stirnwände, die als Abkantrahmenkonstruktion mit Blechbekleidung und hutförmigen Verstärkungsprofilen ausgeführt sind, sowie die fest auf den Außenlangträgern angeordneten drei Laufschienen je Wagenseite bilden den als Schweißkonstruktion ausgeführten Wagenkasten. Das Untergestell mit seinen beiden kräftigen Außenlangträgern besteht aus Walz- und Abkantprofilen. Die Untergestellenden bestehen aus den Hauptquerträgern, den AK-Trägern und den Kopfstücken.
Die sattelförmig angeordneten, jeweils mit den Außenlangträgern verschweißten Querträger bilden zusammen mit 6 mm dicken Muldenblechen die Lademulden. Die teleskopartig ineinander verschiebbaren Stahlhauben bestehen aus einer Hohlprofil-Rah-menkonstruktion und einer mit Sicken versehenen Beblechung. Die Abdichtung der Hauben untereinander und zu den Stirnwänden hin erfolgt über labyrinthartig ausgeführten Umrandungsprofilen. Die Endhauben verriegeln in geschlossener Stellung automatisch. Das Entriegeln der Hauben ist sowohl vom Erdboden wie auch von der Rampe möglich. Die beidseitig an jeder Stirnwand angeordneten Verriegelungseinrichtungen sind durch Wellen miteinander verbunden. Hierdurch ist das Entriegeln von nur einer Wagenseite aus möglich. Jede Haube läuft auf 4 jeweils und mit Abhebesicherungen versehenen Laufwagen mit nadelgelagerten Doppelrollen.
Die Wagen der Bauart Shimmns mit 10 verstellbaren Festlegearmen ausgerüstet, die in fest auf den Muldenkappen angeordneten kammartig ausgeführten Halterungen gelagert sind. Die Festlegearme und ihre Anordnung ergeben einen wirksamen Schutz gegen unzulässiges seitliches Verschieben der Coils.Um unzulässige Radlastabweichungen auszuschließen, ist eine möglichst mittige Verladung der Coils erforderlich. Ein durch alle Mulden in Wagenmitte verlaufender weißer Farbstreifen dient hierzu als Orientierungshilfe. Im Wageninneren sind auf Piktogrammen Beladehinweise und -schemen angebracht.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Länge über Puffer: 12.040 mm
Ladelänge: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Ladebreite in den Mulden: 2.400 mm
Laderaum: für 5 Coils
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km (leer)
Maximales Ladegewicht: 67,5 (ab Streckenklasse D4)
Eigengewicht: 22.450 kg
Bremse: KE-GP
Kleinster bef. Gleisbogenradius: 35 m
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Deutschland / Unternehmen / KSW Kreisbahn Siegen-Wittgenstein (ehem. Siegener Kreisbahn), Deutschland / Unternehmen / VTG Rail Europe GmbH (auch ex AAEC), Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), allgemein Europa / Güterwagen / Gattung S... (für Coiltransporte)
145 1200x800 Px, 31.01.2022
Sechsachsiger Drehgestell-Flachwagen für Coiltransporte mit verschiebbaren Teleskophauben und Lademulden für Coiltransporte der Gattung Sahimms-u 900 (31 80 4876 886-. D-DB), der DB Cargo AG, abgestellt am 17.01.2016 auf dem Betriebsbereich Freien Grunder Eisenbahn der KSW in Herdorf.
Dieser Spezialwagen besitzt Stirnwände, fünf fest im Untergestell eingebaute Mulden und vier verschiebbar angeordnete Stahlhauben (Teleskophauben), die sich einseitig oder zu beiden Wagenenden hin soweit übereinander schieben lassen, dass jeweils 40 % der gesamten Ladelänge freigelegt werden kann. Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich. Der Wagen darf nur mit geschlossenen und verriegelten Hauben verkehren.
Die Wagen haben zum Teil eine vom Boden aus bedienbare Feststellbremse, die auf ein Drehgestell wirkt.
TECHNISCHE DATEN:
Gattungszeichen mit Bauartnummer: Sahimms-u 900
Spurweite: 1.435 mm
Anzahl der Radsätze: 6 (in zwei Drehgestellen)
Länge über Puffer: 15.000 mm
Drehzapfenabstand: 8.000 mm
Achsabstände in den Drehgestellen: 2 x 1.700 mm = 3.400 mm
Wagenhöhe: 4.148 mm
Ladebreite in den Mulden: 2.400 mm
max. Durchmesser der Coils: 2.700 mm
Eigengewicht: 32.570 kg
Max. Zuladung bei Lastgrenze S: 72,0 t (ab Streckenklasse D2)
Max. Zuladung bei Lastgrenze S auf DB-Netz: 87,0 t (ab CE)
max. Tragfähigkeit: 99 t
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
kleinster befahrbarer Gleisbogen: R 75 m
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
6-achsiger Drehgestell-Flachwagen mit Lademulden für Coils (Blechrollen), 31 80 4871 387-5 D-DB, der Gattung Sahmms-t 710, der DB Cargo Deutschland AG, am 14.12.2021 im Zugverband bei einer Zugfahrt in Betzdorf/Sieg.
Auf den eigentlichen Drehgestell-Flachwagen ist ein Ladegestell aufgesetzt, im dem sich 7 Lademulden für Coils befinden. Bei Bedarf kann das Ladegestell abgehoben werden und der Wagen kann so für andere Güter verwendet werden, dann würde der Wagen zur Gattung Samms 710. Früher wurden diese Wagen als Ssylms bzw. Sas 710 bezeichnet.
Technische Daten:
Spurweite: 1.435 mm
Anzahl der Achsen: 6 in zwei Drehgestellen
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 8.400 mm
Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm
Gesamter Radsatzstand: 11.800 mm
Ladelänge: 15.000 mm
Ladebreite in den Mulden (Sahmms-t): 2.450 mm
max Coil-Ø: 2.200 mm
Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer)
Maximales Ladegewicht: 84,5 t (Streckenklasse CE oder höher)
Eigengewicht: 35.200 kg
Achslast: 20 t
Kleinster bef. Gleisbogenradius: 80 m
Bauart der Bremse: KE-GP
Handbremse: Fbr
Armin Schwarz
Armin Schwarz
Drehgestellflachwagen mit sechs Radsätzen, mit aufgesetzten Gestell mit Lademulden für Coiltransporte (Blechrollen), 31 80 4871 319-8 D-DB. der Gattung Sahmms-t 710, der DB Cargo AG, am 03.09.2019 im Zugverband bei einer in Zugdurchfahrt in Betzdorf(Sieg).
Auf den eigentlichen Drehgestell-Flachwagen ist ein Ladegestell aufgesetzt, im dem sich 7 Lademulden für Coils befinden. Bei Bedarf kann das Ladegestell abgehoben werden und der Wagen kann so für andere Güter verwendet werden.
Technische Daten:
Spurweite: 1.435 mm
Anzahl der Achsen: 6 in zwei Drehgestellen
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 8.400 mm
Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm
Ladelänge: 15.000 mm
Ladebreite in den Mulden (Sahmms-t): 2.450 mm
max Coil-Ø: 2.200 mm
Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer)
Maximales Ladegewicht ab Streckenklasse D: 69,5 t
Maximales Ladegewicht ab Streckenklasse CE: 84,5 t (Streckenklasse CE oder höher)
Eigengewicht: 35.090 kg
Achslast: 20 t
Kleinster bef. Gleisbogenradius: 80 m
Bauart der Bremse: KE-GP
Bremssohle: IB 116
Handbremse: Fbr
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Innovative Güterwagen: 6-achsiger Flachwagen BraCoil-Saghmmns-ty 488 der DB Cargo mit UIC-Nr. 31 80 4927 099-0 D-DB am 24.08.2021 bei einer Zugdurchfahrt in Kreuztal. Hier beladen mit drei Warmband-Coils.
Insgesamt wurden 12 Innovative Güterwagen aus vier verschiedenen Wagengattungen neu entwickelt und als Prototypen gefertigt. U.a. entwickele die DB Cargo als Wagentyp einen sechs-achsigen Flachwagen für den Transport von Stahlprodukten. Der Flachwagen ist multifunktional einsetzbar und kann neben Stahl-Brammen und Stahl-Coils. Nach Abnehmen des Ladegestells kann der Güterwagen auch zum Transport von 1×40-, 2×20- oder 1×20-Fuß Containern eingesetzt werden. Dabei ist ein Ladegutwechsel ohne Anpassung des Wagens möglich.
Das Ladegestell besitzt 5 Lademulden für Blechcoils, oder kann Stahl-Brammen bis zu einer Länge von 12 m aufnehmen. In Querrichtung sind die Blechcoils durch ein System von abgefederten Lamellen und die Brammen durch seitliche abnehmbare Rungen gesichert.
Langfristig denk man an einen Ersatz der rund 3.000 Schwerlastflachwagen der DB Cargo.
TECHNISCHE DATEN:
Gattung: Saghmmns-ty 488
Hersteller: Tatravagónka a.s., Poprad (Slowakei)
Spurweite: 1.435 mm
Achsenanzahl: 6 (in 2 Drehgestelle)
Länge über Puffer: 16.400 mm
Länge der Ladefläche: 15.160 mm
Ladebreite zw. den Mulden: 2.400 mm
Max. Ladegewichte der Mulden: 45 t / 25 t / 40 t / 25 t / 45 t
Breite zw. den Rungen: 2.630 mm
Höhe der Ladefläche bzw. UK Ladegestell: 1.230 mm
Drehzapfenabstand: 9.150 mm
Achsabstand im Drehgestell: 3.400 mm (2 x 1.700 mm)
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 35.000 kg (mit Ladegestell) / 27.500 ohne (Ladegestell)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewichte: 91 t (Streckenklasse D4)
Maximale Tragfähigkeit: 100,0 t
Ohne Ladegestell können die Ladegewichte 7,5 t höher sein.
Kleinster bef. Gleisbogenradius: 75 m
Drehgestellt: BA 714.4, 2xBg
Bauart der Bremse: KNORR KE-GP-A(K) – 2x12“
Bremsklotzsohle: COSID 810
Intern. Verwendungsfähigkeit: TEN-GE
Bedeutung der Gattung Saghmmns:
S Drehgestell-Flachwagen in Sonderbauart
a mit 6 Radsätzen (2 dreiachsige Drehgestelle)
g für den Transport von Großcontainern bis mit 60 Fuß
h für den Transport liegend verladener Coils geeignet
mm Ladelänge kleiner 18 m (bei sechsachsigen Wagen)
n Maximale Tragfähigkeit über 60 t
s Höchstgeschwindigkeit bis zu 100 km/h (beladen)
Armin Schwarz
Armin Schwarz
Drehgestellflachwagen mit sechs Radsätzen, mit Lademulden für Coiltransporte (Blechrollen) der Gattung Sahmms 711, UIC-Nummer 31 80 4868 637-8 D-DB der DB Cargo Deutschland AG am 21.08.2021 im Zugverband bei einer Zugdurchfahrt im Bf Kirchen/Sieg.
Von diesen Wagen wurden 450 Stück zwischen 1991 und 1993 von Waggonbau Graaff (eine Tochter der VTG AG) gebaut.
Technische Daten:
Spurweite: 1.435 mm
Anzahl der Achsen: 6 in zwei Drehgestellen
Länge über Puffer: 16.400 mm
Drehzapfenabstand: 9.400 mm
Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm
Gesamter Radsatzstand: 12.800 mm
Ladelänge: 14.920 mm
Ladebreite in den Mulden: 2.455 mm
max Coil-Ø: 2.500 mm
Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer)
Maximales Ladegewicht: 89 t (Streckenklasse CE oder höher), 74 t bei Streckenklasse D
Max. Tragfähigkeit: 104 t
Eigengewicht: 30.760 kg
Kleinster bef. Gleisbogenradius: R 75 m
Bauart der Bremse: KE-GP
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4777 705-7 D-GATED, der Gattung Shimmns, des Wagonvermieters GATX Rail (General American Transportation Corporation) abgestellt am 07.10.2020 in Herdorf auf dem KSW Rbf (Freien Grunder Eisenbahn).
Diese Wagen sind speziell für den Transport witterungsempfindlicher Blechrollen (Coils) bestimmt. Er besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 11 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-Punkt-Zentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird.Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 21.770 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 68,2 t (Streckenklasse D4)
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A
Bremssohle: K-Sohle, Cosid 810
Intern. Verwendungsfähigkeit: TEN GE
Armin Schwarz
Armin Schwarz
Drehgestellflachwagen mit sechs Radsätzen, mit Lademulden für Coiltransporte der Gattung Sahlmmps-t 721 Nummer 31 80 4838 790-2 D-DB der DB Cargo Deutschland AG, bei einer Zugdurchfahrt (beladen mit Warmband-Coils) gezogen von der 294 817-2 am 24.07.2020 in Kreuztal.
Auf den eigentlichen Drehgestell-Flachwagen ist ein Ladegestell aufgesetzt, im dem sich 5 Lademulden für Coils befinden. Bei Bedarf kann das Ladegestell abgehoben werden und der Wagen kann so für andere Güter verwendet werden.
DB Schenker beschaffte bei Tatravagónka Poprad (Slowakei) 100 dieser sechsachsige Drehgestell-Flachwagen mit Lademulden für den Transport von Coils, die in den Jahren 2010 und 2011 geliefert wurden.
Technische Daten:
Spurweite: 1.435 mm
Anzahl der Achsen: 6 in zwei Drehgestellen
Länge über Puffer: 13.200 mm
Drehzapfenabstand: 6.200 mm
Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm
Abstand der äußeren Radsätze: 9.600 mm
Ladelänge: 11.800 mm
Ladebreite in den Mulden: 2.450 mm
max Coil-Ø: 2.200 mm
Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer)
Maximales Ladegewicht: 71.5 t (Streckenklasse CE oder höher)
Max. Tragfähigkeit: 101 t
Eigengewicht: 34.000 kg
Achslast: 20 t
Kleinster bef. Gleisbogenradius: 75 m
Bauart der Bremse: KE-GP-A
Handbremse: Fbr
Intern. Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
Drehgestellflachwagen mit sechs Radsätzen, mit Lademulden für Coiltransporte der Gattung Sahlmmps-t 713 Nummer 31 80 4838 411-5 D-DB der DB Cargo Deutschland AG, bei einer Zugdurchfahrt (beladen mit Warmband-Coils) am 24.07.2020 in Kreuztal.
Auf den eigentlichen Drehgestell-Flachwagen ist ein Ladegestell aufgesetzt, im dem sich 5 Lademulden für Coils befinden. Bei Bedarf kann das Ladegestell abgehoben werden und der Wagen kann so für andere Güter verwendet werden.
Das DB Werk Leipzig-Engelsdorf bauet zwischen 1999 und 2001 100 Drehgestell-Flachwagen für den Coil-Transport, die als Sahlmmps-t 713 bezeichnet werden.
Technische Daten:
Spurweite: 1.435 mm
Anzahl der Achsen: 6 in zwei Drehgestellen
Länge über Puffer: 13.200 mm
Drehzapfenabstand: 6.200 mm
Achsabstand im Drehgestell: 3.400 (2 × 1.700) mm
Abstand der äußeren Radsätze: 9.600 mm
Ladelänge: 11.800 mm
Ladebreite in den Mulden: 2.450 mm
max Coil-Ø: 2.200 mm
Höchstgeschwindigkeit: 100 km/h (beladen) /120 km/h (leer)
Maximales Ladegewicht: 71t (Streckenklasse D4 oder höher)
Max. Tragfähigkeit: 101 t
Eigengewicht: 34.000 kg
Achslast: 20 t
Kleinster bef. Gleisbogenradius: 75 m
Bauart der Bremse: KE-GP-A
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Innovative Güterwagen: 6-achsiger Flachwagen BraCoil-Saghmmns-ty 488 der DB Cargo mit UIC-Nr. 31 80 4927 022-2 D-DB am 24.07.2020 bei einer Zugdurchfahrt in Kreuztal. Hier beladen mit drei Warmband-Coils.
Insgesamt wurden 12 Innovative Güterwagen aus vier verschiedenen Wagengattungen neu entwickelt und als Prototypen gefertigt. U.a. entwickele die DB Cargo als Wagentyp einen sechs-achsigen Flachwagen für den Transport von Stahlprodukten. Der Flachwagen ist multifunktional einsetzbar und kann neben Stahl-Brammen und Stahl-Coils. Nach Abnehmen des Ladegestells kann der Güterwagen auch zum Transport von 1×40-, 2×20- oder 1×20-Fuß Containern eingesetzt werden. Dabei ist ein Ladegutwechsel ohne Anpassung des Wagens möglich.
Das Ladegestell besitzt 5 Lademulden für Blechcoils, oder kann Stahl-Brammen bis zu einer Länge von 12 m aufnehmen. In Querrichtung sind die Blechcoils durch ein System von abgefederten Lamellen und die Brammen durch seitliche abnehmbare Rungen gesichert.
Langfristig denk man an einen Ersatz der rund 3.000 Schwerlastflachwagen der DB Cargo.
TECHNISCHE DATEN:
Gattung: Saghmmns-ty 488
Hersteller: Tatravagónka a.s., Poprad (Slowakei)
Spurweite: 1.435 mm
Achsenanzahl: 6 (in 2 Drehgestelle)
Länge über Puffer: 16.400 mm
Länge der Ladefläche: 15.160 mm
Ladebreite zw. den Mulden: 2.400 mm
Max. Ladegewichte der Mulden: 45 t / 25 t / 40 t / 25 t / 45 t
Breite zw. den Rungen: 2.630 mm
Höhe der Ladefläche bzw. UK Ladegestell: 1.230 mm
Drehzapfenabstand: 9.150 mm
Achsabstand im Drehgestell: 3.400 mm (2 x 1.700 mm)
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 35.000 kg (mit Ladegestell) / 27.500 ohne (Ladegestell)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewichte: 91 t (Streckenklasse D4)
Maximale Tragfähigkeit: 100,0 t
Ohne Ladegestell können die Ladegewichte 7,5 t höher sein.
Kleinster bef. Gleisbogenradius: 75 m
Drehgestellt: BA 714.4, 2xBg
Bauart der Bremse: KNORR KE-GP-A(K) – 2x12“
Bremsklotzsohle: COSID 810
Intern. Verwendungsfähigkeit: TEN
Armin Schwarz
Armin Schwarz
Innovative Güterwagen: 6-achsiger Flachwagen BraCoil-Saghmmns-ty 488 der DB Cargo mit UIC-Nr. 31 80 4927 100-6 D-DB am 18.07.2020 bei einer Zugdurchfahrt in Betzdorf (Sieg).
Insgesamt wurden 12 Innovative Güterwagen aus vier verschiedenen Wagengattungen neu entwickelt und als Prototypen gefertigt. U.a. entwickele die DB Cargo als Wagentyp einen sechs-achsigen Flachwagen für den Transport von Stahlprodukten. Der Flachwagen ist multifunktional einsetzbar und kann neben Stahl-Brammen und Stahl-Coils. Nach Abnehmen des Ladegestells kann der Güterwagen auch zum Transport von 1×40-, 2×20- oder 1×20-Fuß Containern eingesetzt werden. Dabei ist ein Ladegutwechsel ohne Anpassung des Wagens möglich.
Das Ladegestell besitzt 5 Lademulden für Blechcoils, oder kann Stahl-Brammen bis zu einer Länge von 12 m aufnehmen. In Querrichtung sind die Blechcoils durch ein System von abgefederten Lamellen und die Brammen durch seitliche abnehmbare Rungen gesichert.
Langfristig denk man einen Ersatz der rund 3.000 Schwerlastflachwagen der DB Cargo.
TECHNISCHE DATEN:
Gattung: Saghmmns-ty 488
Hersteller: Tatravagónka a.s., Poprad (Slowakei)
Spurweite: 1.435 mm
Achsenanzahl: 6 (in 2 Drehgestelle)
Länge über Puffer: 16.400 mm
Länge der Ladefläche: 15.160 mm
Ladebreite zw. den Mulden: 2.400 mm
Max. Ladegewichte der Mulden: 45 t / 25 t / 40 t / 25 t / 45 t
Breite zw. den Rungen: 2.630 mm
Höhe der Ladefläche bzw. UK Ladegestell: 1.230 mm
Drehzapfenabstand: 9.150 mm
Achsabstand im Drehgestell: 3.400 mm (2 x 1.700 mm)
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 35.000 kg (mit Ladegestell) / 27.500 ohne (Ladegestell)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewichte: 85 t (Streckenklasse CE)
Maximale Tragfähigkeit: 100,0 t
Ohne Ladegestell können die Ladegewichte 7,5 t höher sein.
Kleinster bef. Gleisbogenradius: 75 m
Drehgestellt: BA 714.4, 2xBg
Bauart der Bremse: KNORR KE-GP-A(K) – 2x12“
Bremsklotzsohle: COSID 810
Intern. Verwendungsfähigkeit: TEN
Armin Schwarz
Armin Schwarz

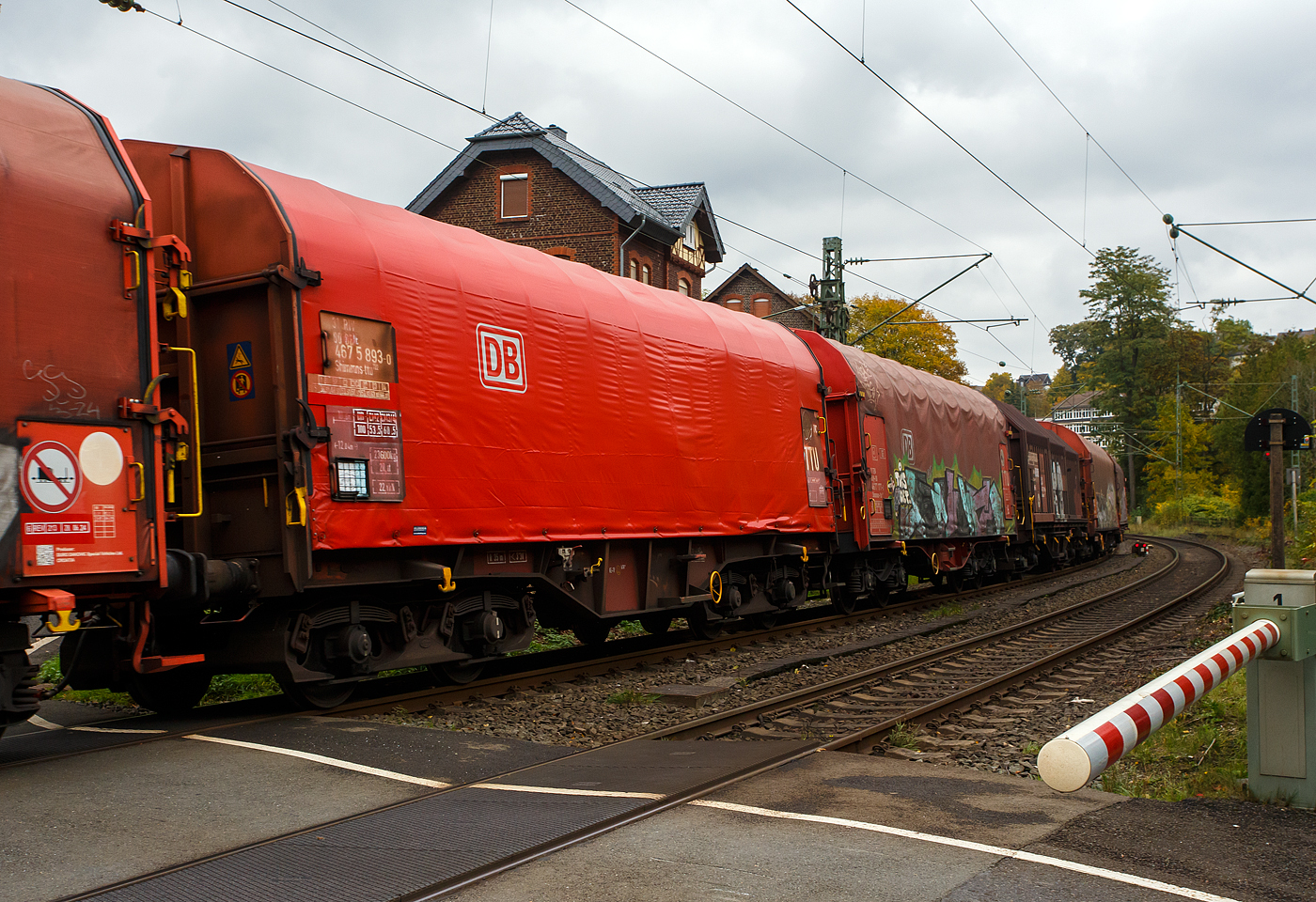

Drehgestellflachwagen mit sechs Radsätzen, verschiebbarem Planenverdeck und Lademulden für Coiltransporte, der DB Cargo, eingestellt als 31 80 4876 788-9 D-DB, der Gattung Sahimms-tu 900.2, abgestellt am 15.04.2020 in Herdorf (KSW - Freien Grunder Eisenbahn).
Die Planen können jeweils soweit zusammen geschoben werden, dass zum Be- und Entladen die Ladefläche zu zwei Drittel freigelegt ist. Der Wagen besitzt insgesamt fünf feste Mulden, wobei die beiden äußeren Mulden Coils mit einem Gewicht von maximal 25 t und einem maximalen Durchmesser von 2.250 mm, die mittleren drei Mulden Coils mit maximal 45 t Gewicht bei einem maximalen Durchmesser von 2.700 mm aufnehmen können.
TECHNISCHE DATEN:
Gattung: Sahimms-tu 900.2
Spurweite: 1.435 mm
Achsenanzahl: 6 (in 2 Drehgestelle)
Länge über Puffer: 15.000 mm
Drehzapfenabstand: 8.000 mm
Achsabstand im Drehgestell: 3.400 mm (2 x 1.700 mm)
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 32.300 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewichte: 87,5 t (Streckenklasse CE)
Maximale Tragfähigkeit: 99,5 t
Kleinster bef. Gleisbogenradius: 75 m
Bauart der Bremse: KE-GP (IP 116)
Intern. Verwendungsfähigkeit: RIV
Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Armin Schwarz
Armin Schwarz
