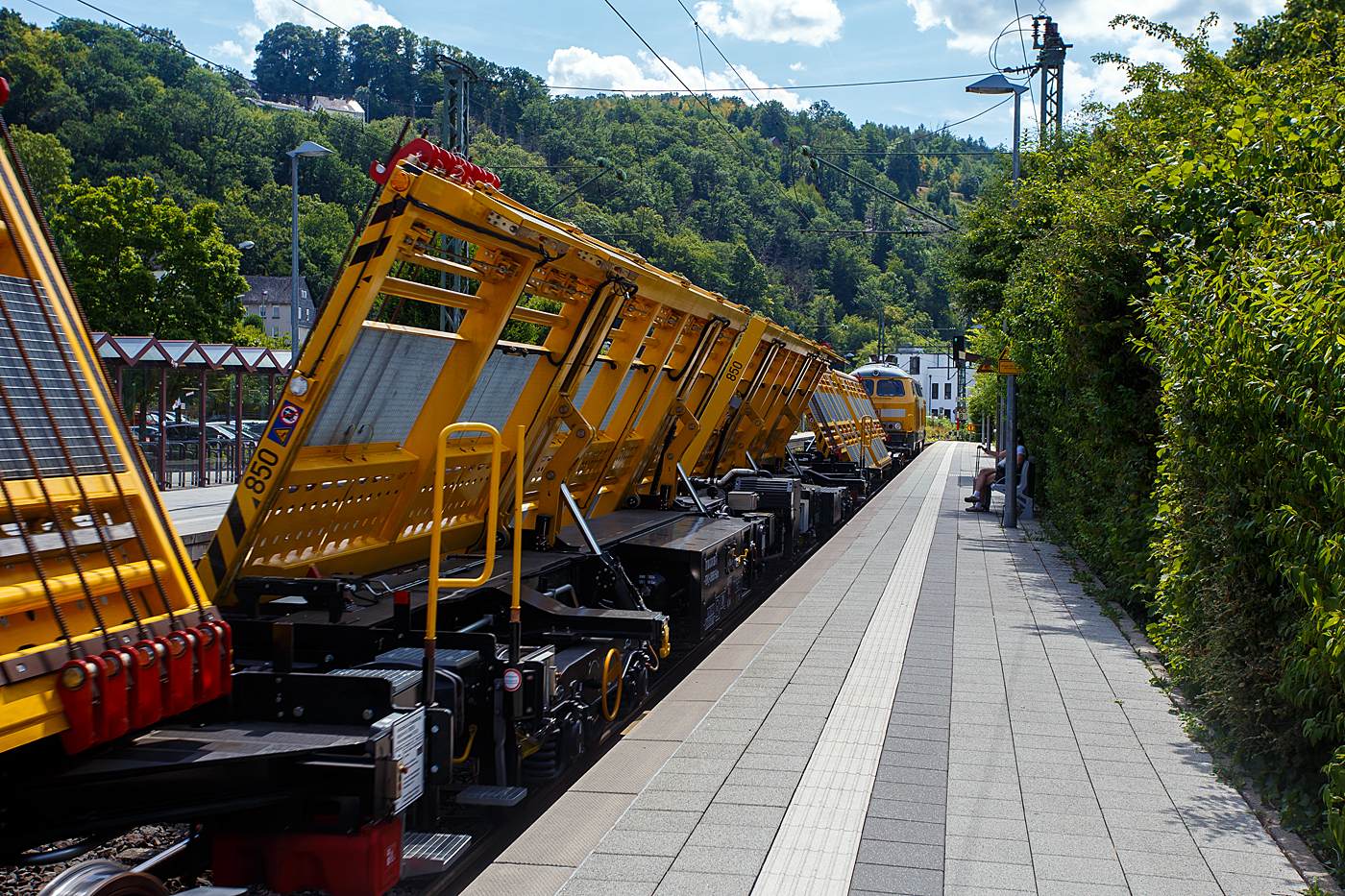

Leider stand ich hier auf dem falschen Bahnsteig. Der Weichentransportwagen "WTW 850“ UIC 87 80 4749 303-5 D-DBBBG Sklps der DB Bahnbau Gruppe GmbH am 13 Juli 2026 im Zugverband bei der Zugdurchfahrt im Bahnhof Kirchen (Sieg). Der gesamte Zug bestand aus der V164 Streckendiesellokomotive 218 261-6 (92 80 1218 261-6 D-DB), sowie den drei Weichentransportwagen WTW 851, 850 und 852. Die drei Weichentransportwagen "WTW" wurden 2025 von der TECHNE KIROW GmbH, ehemals Kirow Ardelt GmbH, in Leipzig gebaut. Von Techne Kirow werden sie als „Switch Tilter“ bezeichnet.

Beschreibung der DB Bahnbau Gruppe zu den WTW:
Der Weichentransportwagen "WTW" bringt einen erheblichen Fortschritt in die Gleisinstandsetzung. Mit ihm ist es möglich, komplett montierte Weichen sowie Weichenteile direkt auf die Baustelle zu transportieren, wobei die Weichenkästen und Weichenantriebe montiert bleiben können. So kann weitgehend auf Montageplätze in Baustellennähe verzichtet, eine effiziente Trassennutzung gewährleistet und somit die Montagequalität erhöht werden. Die Altweiche kann anschließend mit dem Weichentransportwagen zur Demontage, Entsorgung bzw. Wiederaufbereitung zu einen der Standorte der DB Bahnbau Gruppe transportiert werden. Die Lieferung der Weichen und Weichenanschlüsse kann durch die DB Bahnbau Gruppe „Just in Time“ am Tag des Einbaus erfolgen, damit entfällt die aufwändige Lagerung auf der Baustelle und Sperrpausen können minimiert werden.

TECHNISCHE DATEN:
Geschwindigkeit im Zugverband (Vmax): 100 km/h
Eigengewicht: 40 t
Max. Zuladung ca. 40 t
Max. Schwellenlänge: 4,8 m
Gesamtlänge: 25,26 m
Max. Ladelänge: 24,45 m
Kleinster Kurvenradius: 75 m
Drehgestelle: Matisa TYP RHS
Drehzapfenabstand:19,3 m
Radsatzabstand eines Drehgestells: 1.800 mm
Pneumatische Bremse gewichtsabhängig
Spindelhandbremse 16 t
Leistung des Dieselmotors: 20 kW
Lärmpegel der Energiegruppe: max. 70 dBA
Bordspannung: 24 V
Beleuchtung: 2 x 70 W
Bedienung: tragbarer Steuerkasten
Transporte: max. 1.200er Weichen
