Leerer vierachsiger Drehgestell-Flachwagen mit speziellem Ladegestell mit verstellbaren Rungen für Drahtrollen, 31 80 3911 500-7 D-DB der Gattung Rs-y 667, der DB Cargo Deutschland AG, am 19 Juli 2024 im Zugverband bei einer Zugdurchfahrt durch Rudersdorf (Kreis Siegen).
Die zur Aufarbeitung nach 25 Jahren Einsatzzeit anstehenden Res 687 standen auch für den Umbau zu Rs-y 667 bereit. Die Wagen sind bereits seit Beginn ihres Einsatzes unter anderem für den Transport von Drahtrollen im Einsatz. Einerseits um den Ladevorgang zu optimieren und andererseits die Ladungssicherung zu erhöhen, sind mehrere Versuche mit Gestellen für Stahldrahtrollen durchgeführt worden. Zuerst wird im Jahre 2003 im DB Werk Paderborn ein Schiebeplanen-Wagen der Gattung Rilns 654 mit solchen Gestellen zu einem Ril(n)s-y 649 umgerüstet, 2004 entsteht der Rs-y 667 durch Umbau aus Res 687, ebenfalls in Paderborn. Es ist eine Serie von 300 Wagen geplant. Die Bordwände und Drehrungen wurden entfernt, hohe Stirnrungen und ein Ladegestell mit 12 verschiebbaren Doppelrungenpaaren wurden als ein festes Element auf dem Wagenboden verankert. Das zulässige Zuladungsgewicht vermindert sich dadurch um etwa 3 Tonnen.
Der Wagen ist für den Transport von Drahtrollen bestimmt. Bei dem Umbau wurde der Wagen mit einem Ladegestell zur doppellagigen Aufnahme von Drahtrollen ausgerüstet. Es gibt wie hier die offene Bauart Rs-y 667, aber auch eine geschlossene Bauart (mit verschiebbarem Planenverdeck), die mit speziellen Ladegestellen für die gesattelte Verladung von Drahtrollen mit einer max. Breite von 2,00 m und einem max. Durchmesser von 1,25 m ausgerüstet. Die Ladegestelle verfügen über jeweils13 holzverkleidete Mulden, die die untere Lage der Drahtrollen aufnehmen. Weitere 12 Rollen können gesattelt auf der ersten Lage verladen werden. In Querrichtung wird die Ladung durch12 individuell von Hand verschiebbare Doppelrungenpaare gesichert. Die seitlichen Rungen – jeweils 2 Rungen sind gemeinsam auf einem Führungsschlitten befestigt – sind manuell quer zur Fahrzeuglängsachse entsprechend der Ladegutbreite positionierbar. An den Stirnseiten ist der Wagen mit hohen Stirnwandrungen zur Ladungssicherung ausgestattet. Ein Teil der Wagen ist mit einer vom Boden aus bedienbaren Feststellbremse ausgerüstet.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.860 mm
Achsabstand in den Drehgestellen: 1.800 mm
Eigengewicht: 26.700 kg
Höhe Fußboden: 1.238mm
Maximale Ladegewicht: 53 t (ab Streckenklasse C)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster befahrbarer Gleisbogenhalbmesser: R 35 m
Bremse: KE-GP (LL)
Bremssohle: IB 116
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestellflachwagen mit Rungen, Stirnwandklappen und klappbaren Ladeschwellen, jedoch ohne Seitenwandklappen, 31 80 3908 173-8 D-DB der Gattung Rs 684.2, der DB Cargo AG, am 19 Juli 2024 im Zugverband bei einer Zugdurchfahrt durch Rudersdorf (Kreis Siegen). Beladen ist der Wagen hier mit 9 Aluminium-Brammen mit einem Stückgewischt von 5.600 bis 6.600 kg. So ist der Wagen gemäß Lastgrenzenraster für die Streckenklasse C gut ausgeladen (aber nicht überladen).
Der Wagen wurde 1972 von der Wagon Union (WU) in Berlin-Borsigwalde gebaut.
Mit einer Ladelänge von 18,50 m dienen diese Wagen zur Beförderung von schweren, langen Erzeugnissen der Eisen- und Stahlindustrie und Fertigbauteilen, Holz, Halbzeug, Fahrzeugen u.a.m. Für diese Transporte bieten wir Wagen in verschiedenen Ausstattungen an.
Der Wagen dient mit aufgeklappten Ladeschwellen zur Beförderung von schweren Walzprofilen und anderen sperrigen und schweren Gütern. Mit eingeklappten Ladeschwellen, also mit ebener Ladefläche, eignet er sich auch für die Beförderung schwerer Kettenfahrzeuge.
Vor den umlegbaren Stirnwandklappen sind je zwei absenkbare Rungen angeordnet. Der Wagen kann mit umgelegten Stirnwandklappen und abgesenkten Rungen gefahren werden. Die Höhe der umgelegten Stirnwandklappen über FO beträgt 38 mm. An jeder Längsseite des Wagens sind 8 Drehrungen angeordnet.
Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 70 x 180 mm. Er kann eine Radlast von 5,0 t aufnehmen. Im Fußboden sind 8 geteilte Ladeschwellen eingebaut. An einem Teil der Wagen ist in einem Drehgestell eine vom Boden aus bedienbare Feststellbremse eingebaut. Die Wagen haben eine Klotzbremse mit stufenlos, selbsttätiger Lastabbremsung. Die Bremskraft wird für jedes Drehgestell einzeln gesteuert. In jedem Drehgestell befindet sich ein Wiegeventil WM 10 und ein Doppelbremszylinder. Das Steuerventil ist im Wagenuntergestell angeordnet.
TECHNISCHE DATEN:
Erstes Baujahr der z. Z. ältesten Wagen: 1968
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.860 mm
Achsabstand in den Drehgestellen: 1.800 mm
Eigengewicht: 26.100 kg
Höhe Fußboden über SOK: 1.260 mm
Höhe der Ladeschwelle über FO: 70 mm
Max. Ladelänge: 18.500 mm
Ladefläche: 51,3 m²
Maximale Ladegewicht: 54,5 t (ab Streckenklasse C)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster befahrbarer Gleisbogenhalbmesser: R 35 m
Bremse: KE-GP-A (LL)
Bremssohle: IB 116
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestellflachwagen mit Rungen und Stirnwandklappen, jedoch ohne Seitenwandklappen (Rungenwagen), 31 80 3914 896-6 D-DB, der Gattung Rs 689, der DB Cargo AG, am 19 Juli 2024 im Zugverband bei einer Zugdurchfahrt durch Rudersdorf (Kreis Siegen). Beladen ist der Wagen hier mit 9 Aluminium-Brammen mit einem Stückgewischt von 5.600 bis 6.600 kg. So ist der Wagen gemäß Lastgrenzenraster für die Streckenklasse C gut ausgeladen (aber nicht überladen).
Der Wagen wurde 1977 von MAN in Nürnberg gebaut.
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen, mit Seiten-, Stirnwandklappen und Rungen, 31 80 3945 043-x D-DB, der Gattung Res 687, der DB Cargo, am 11 Juni 2024 im Zugverband bei einer Zugdurchfahrt durch Rudersdorf (Kreis Siegen) in Richtung Siegen bzw. Kreuztal. Hier beladen mit Drahtringen.
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen, mit Seiten-, Stirnwandklappen und Rungen, 31 80 3945 043-x D-DB, der Gattung Res 687, der DB Cargo, am 11 Juni 2024 im Zugverband bei einer Zugdurchfahrt durch Rudersdorf (Kreis Siegen) in Richtung Siegen bzw. Kreuztal. Hier beladen mit Drahtringen.
Davor die 185 062-7 (91 80 6185 062-7 D-DB) eine Bombardier TRAXX F140 AC1 der DB Cargo.
Armin Schwarz
Armin Schwarz
Deutschland / E-Loks / BR 185 (TRAXX F140 AC1), Deutschland / Strecken / KBS 445 (Dillstrecke), Deutschland / Unternehmen / DB Cargo AG (ex DB Schenker Rail Deutschland AG), Deutschland / Wagen / Güterwagen der Gattung R... (Drehgestellflachwagen Regelbauart), allgemein Europa / Güterwagen / Gattung R... (Drehgestellflachwagen Regelbauart)
13 1400x956 Px, 12.07.2024
Vierachsiger Drehgestell-Flachwagen, mit Seiten-, Stirnwandklappen und Rungen, 31 80 3939 083-2 D-DB, der Gattung Res 687, der DB Cargo, abgestellt am 26 Juni 2024 im Zugverband, auf dem KSW Rbf in Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447).
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.860 mm
Achsabstand im Drehgestell: 1.800 mm
Drehgestell-Bauart: Y 25 Cs (621.1)
Laufraddurchmesser: 920 mm (neu)
Länge der Ladefläche: 18.500 mm
Ladebreite: 2.660 mm
Ladefläche: 49,0 m²
Laderaum: 25,5 m³
Rungenhöhe: 1.300 mm
Fußbodenhöhe über SOK: 1.238 mm
Höchstgeschwindigkeit: 100 km/h (beladen)
Maximale Ladegewicht: 56,0 t (ab Streckenklasse C)
Eigengewicht: 23.700 kg
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Kleinster bef. Gleisbogenradius: 35 m
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Blick auf dem Rangierbahnhof der in Herdorf der Betriebsstätte FGE -Freien Grunder Eisenbahn (KSW NE447 / DB-Nr. 9275) am 26 Juni 2024, gleich neben der Hellertalbahn (KBS 462).
Hier steht ein Übergabegüterzug (leere Wagen):
Vorne der vierachsiger Drehgestell-Flachwagen, mit Seiten-, Stirnwandklappen und Rungen, 31 80 3939 083-2 D-DB, der Gattung Res 687, der DB Cargo.
Dahinter der sechsachsige Drehgestell-Flachwagen mit, mit Einsteck-Rungen, Stirnwandklappen und klappbaren Ladeschwellen, jedoch ohne Seitenwandklappen, 31 80 4861 772-0 D-DB, der Gattung Samms 710, der DB Cargo AG.
Sowie dahinter 9 vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte, der Gattung Shimmns, unterschiedlicher Einsteller.
Armin Schwarz
Armin Schwarz
Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), Deutschland / Wagen / Güterwagen der Gattung S... (sonst. Drehgestellflachwagen), Deutschland / Wagen / Güterwagen der Gattung R... (Drehgestellflachwagen Regelbauart), allgemein Europa / Güterwagen / Gattung R... (Drehgestellflachwagen Regelbauart), allgemein Europa / Güterwagen / Gattung S... (sonst. Drehgestellflachwagen), Deutschland / Rangierbahnhöfe (Rbf) / Herdorf (KSW, ex FGE)
35 1400x933 Px, 27.06.2024
Blick auf dem Rangierbahnhof der in Herdorf der Betriebsstätte FGE -Freien Grunder Eisenbahn (KSW NE447 / DB-Nr. 9275) am 26 Juni 2024, gleich neben der Hellertalbahn (KBS 462).
Hier steht ein Übergabegüterzug (leere Wagen):
Vorne der vierachsiger Drehgestell-Flachwagen, mit Seiten-, Stirnwandklappen und Rungen, 31 80 3939 083-2 D-DB, der Gattung Res 687, der DB Cargo.
Dahinter der sechsachsige Drehgestell-Flachwagen mit, mit Einsteck-Rungen, Stirnwandklappen und klappbaren Ladeschwellen, jedoch ohne Seitenwandklappen, 31 80 4861 772-0 D-DB, der Gattung Samms 710, der DB Cargo AG.
Sowie dahinter 9 vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte, der Gattung Shimmns, unterschiedlicher Einsteller.
Armin Schwarz
Armin Schwarz
Deutschland / Wagen / Güterwagen der Gattung S... (für Coiltransporte), Deutschland / Wagen / Güterwagen der Gattung S... (sonst. Drehgestellflachwagen), Deutschland / Wagen / Güterwagen der Gattung R... (Drehgestellflachwagen Regelbauart), allgemein Europa / Güterwagen / Gattung R... (Drehgestellflachwagen Regelbauart), allgemein Europa / Güterwagen / Gattung S... (sonst. Drehgestellflachwagen), Deutschland / Rangierbahnhöfe (Rbf) / Herdorf (KSW, ex FGE)
38 1400x933 Px, 27.06.2024
Der 4-achsiger Drehgestell-Flachwagen, mit Seiten-, Stirnwandklappen und Rungen, 31 80 3937 561-1 D-DB, der Gattung Res 687, der DB Cargo, am 03 Juni 2024 im Zugverband bei der Zugdurchfahrt in Kreuztal.
Insgesamt wurden 4.350 Wagen der Gattung Res 687 zwischen 1979 und 1985 für die DB gebaut. Hersteller waren u.a. MAN und die Waggon Union in Siegen und Berlin.
Mit einer Ladelänge von 18,50 m dienen diese Wagen zur Beförderung von schweren, langen Erzeugnissen der Eisen- und Stahlindustrie und Fertigbauteilen, Holz, Kleineisenzeug, Halbzeug, Steinen, Fahrzeugen u.a.m. Er besitzt keine klappbaren Ladeschwellen. Wegen seiner niedrigen Fußbodenhöhe können auch Container damit befördert werden. Vor den umlegbaren Stirnwänden sind je zwei absenkbare Rungen angeordnet. Der Wagen kann mit umgelegten Stirnwänden und abgesenkten Rungen gefahren werden. Die Höhe der umgelegten Stirnwandklappen über FO beträgt 38 mm. An den Längsseiten hat der Wagen je 8 Drehrungen und insgesamt 18 absenkbare Verzurreinrichtungen im Fußboden. Mit heruntergeklappten Seitenwänden kann der Wagen nur mit Lademaßüberschreitung befördert werden. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 48 x 180 mm. Er kann eine Radlast von 5,0 t aufnehmen. Ein Teil der Wagen ist mit einer vom Boden aus bedienbaren Feststellbremse ausgerüstet.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.860 mm
Achsabstand im Drehgestell: 1.800 mm
Drehgestell-Bauart: Y 25 Cs (621.1)
Länge der Ladefläche: 18.500 mm
Ladebreite: 2.660 mm
Ladefläche: 49,0 m²
Laderaum: 25,5 m³
Rungenhöhe: 1.300 mm
Fußbodenhöhe über SOK: 1.238 mm
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximale Ladegewicht: 56,0 t (ab Streckenklasse C)
Eigengewicht: 23.700 kg
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Kleinster bef. Gleisbogenradius: 35 m
Intern. Verwendungsfähigkeit: RIV
Die Bedeutung der Gattung Res:
R = Drehgestellflachwagen in Regelbauart
e = mit klappbaren Seitenwänden
s = zugelassen für Züge bis 100 km/h (beladen)
687 = Bauartnummer
Armin Schwarz
Armin Schwarz

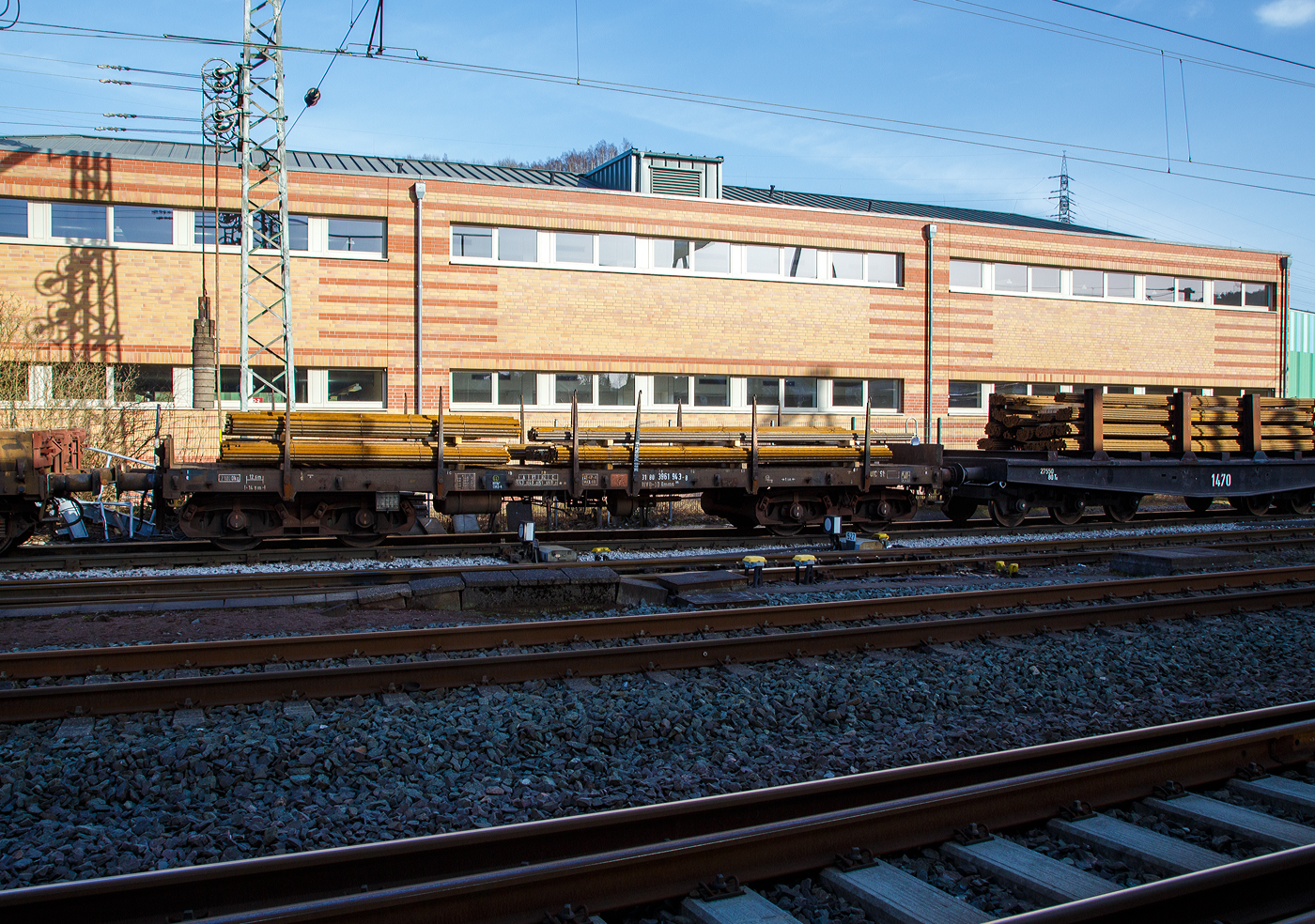

Vierachsiger Drehgestell-Flachwagen mit Drehrungen und Stirnwandklappen, jedoch ohne Seitenborde, 31 80 396 1 753-1 D-DB, der Gattung Rmms 664, der DB Cargo AG, beladen mit Rundstahl, am 03 Juni 2024 im Zugverband bei einer Zugdurchfahrt in Kreuztal.
Ab 1968 ließ die DB 1.760 Rmms 664 bauen, dieser 1973 von der Waggon Union in Berlin.
Mit einer Ladelänge von 12,80 m dienen diese Wagen mit aufgeklappten Ladeschwellen zur Beförderung von schweren langen Erzeugnissen der Eisen- und Stahlindustrie (wie Walzprofile) und anderen sperrigen und schweren Gütern. Mit eingeklappten Ladeschwellen, also mit ebener Ladefläche, eignet er sich auch für die Beförderung von schweren Kettenfahrzeugen. Vor den umlegbaren Stirnwänden sind je zwei absenkbare Rungen angeordnet. Der Wagen kann mit umgelegten Stirnwänden und abgesenkten Rungen gefahren werden. Die Höhe der umgelegten Stirnwände über FO beträgt 38 mm. An den Längsseiten hat der Wagen je 6 Drehrungen. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 70 x 180 mm. Er kann eine Radlast von 5,0 t aufnehmen. Im Fußboden sind 6 geteilte, klappbare Ladeschwellen eingebaut.
Die an den Stirnseiten angeordneten Überfahrklappen gestatten abgeklappt das Durchfahren von Gleisbögen mit mindestens 150 m Halbmesser. Die Überfahrklappen liegen im abgeklappten Zustand auf 4 Konsolen auf. In senkrechter Stellung werden sie durch je 2 am Kopfstück angeordneten Fallrungen gehalten.
Die Wagen haben eine Klotzbremse mit stufenlos, selbsttätiger Lastabbremsung. Die Bremskraft nach dem minder belasteten Drehgestell gesteuert. Das Steuerventil ist im Wagenuntergestell angeordnet.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Gattung/Bauart: Rmms 664
Erstes Baujahr: 1968
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 14.040 mm
Drehzapfenabstand: 9.000 mm
Achsabstand im Drehgestell: 1.800 mm
Ladelänge: 12.644 mm
Ladebreite: 2.904 mm
Ladefläche: 36,0 m²
Fußbodenhöhe über SO: 1.235 mm
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Eigengewicht: 21.000 kg (sonst. Ø 21.800 kg(
Maximale Ladegewicht: 59 t (ab Streckenklasse C)
Laufraddurchmesser (neu): 920 mm
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A max. 56 t (LL)
Handbremse: Fbr (wirkt auf beide Drehgestelle)
Internationale Verwendungsfähigkeit: RIV
Die Bedeutung der Gattung Remms:
R = Drehgestellflachwagen in Regelbauart
mm = Ladelänge unter 15 m
s = zugelassen für Züge bis 100 km/h (beladen)
664 = Bauartnummer
Armin Schwarz
Armin Schwarz

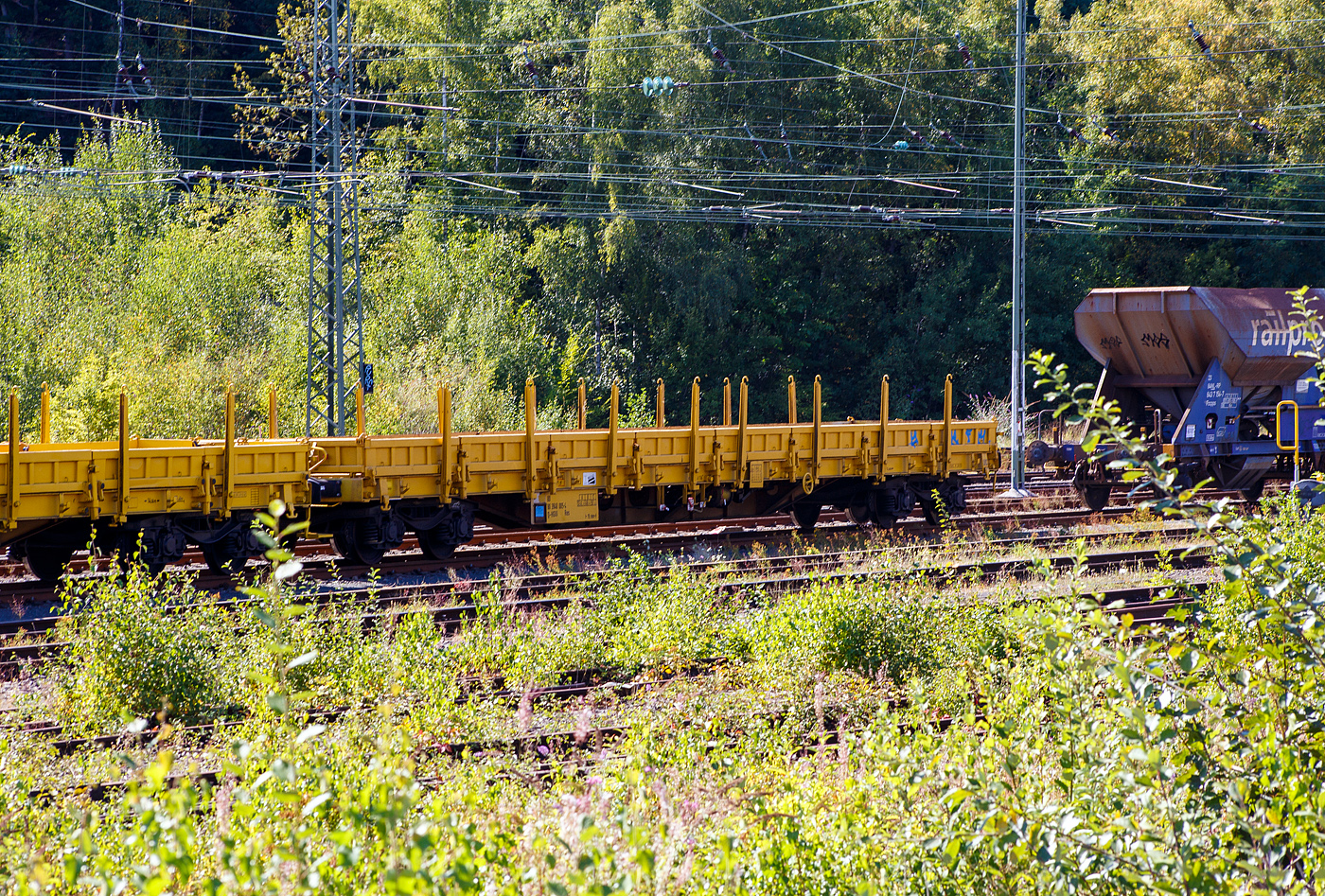

Vierachsiger Drehgestellflachwagen mit Seiten- und Stirnwandklappen, sowie mit Drehrungen, 31 80 394 8 024-5 D-DB der Gattung Remms 665, der DB Cargo AG, am 21 Mai 2024, beladen mit Rundstahl, im Zugverband bei der Zugdurchfahrt in Kreuztal. Davor noch der Remms 665 Wagen 31 80 3948 214-2 D-DB.
Die Wagen haben abklappbare Aluminium-Seitenborde, die durch 10 Fallrungen gesichert werden. Auf Feststellbremsen und die selbsttätige Lastabbremsung wurde bei den Remms 665 verzichtet.
Der Wagen dient mit aufgeklappten Ladeschwellen zur Beförderung von schweren Walzprofilen und anderen sperrigen und schweren Gütern.
Mit eingeklappten Ladeschwellen, also mit ebener Ladefläche, eignet er sich auch für die Beförderung von schweren Kettenfahrzeugen.
Vor den umklappbaren Stirnwandklappen sind je zwei absenkbare Rungen angeordnet. Der Wagen kann mit umgelegten Stirnwandklappen und abgesenkten Rungen gefahren werden. An jeder Längsseite des Wagens sind 6 Drehrungen und im Fußboden insgesamt 12 absenkbare Verzurreinrichtungen angeordnet. Mit heruntergeklappten Seitenwandklappen kann der Wagen nur mit Lademaßüberschreitung befördert werden. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 70 x 180 mm. Er kann eine Radlast von 5,0 t aufnehmen. Im Fußboden sind 6 geteilte, klappbare Ladeschwellen eingebaut.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Gattung/Bauart: Remms 665
Erstes Baujahr:1976, dieser 1976 durch MAN Nürnberg
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 14.040 mm
Drehzapfenabstand: 9.000 mm
Achsabstand in den Drehgestellen: 1.800 mm
Eigengewicht: 21.200 kg
Ladelänge: 12.644 mm
Ladebreite: 2.780 mm
Ladefläche: 36,0 m²
Bordwandhöhe: 520 mm
Rungenhöhe: 1.275 mm
Maximale Ladegewicht: 58,5 t (ab Streckenklasse C)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster befahrbarer Gleisbogenhalbmesser: 35 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Art der Lastabbremsung: zweistufig, mechanisch, von Hand umzustellen
Intern. Verwendungsfähigkeit: RIV
Die Bedeutung der Gattung Remms:
R = Drehgestellflachwagen in Regelbauart
e = mit klappbaren Seitenwänden
mm = Ladelänge unter 15 m
s = zugelassen für Züge bis 100 km/h (beladen)
665 = Bauartnummer
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestellflachwagen in Regelbauart der DB Cargo AG (ex DB Schenker), 81 80 3507 857-0 D-DB der Gattung Rbns 646.1, am 21 Mai 2024 beladen mit einem Fertigbetonträger, im Zugverband bei der Zugdurchfahrt in Kreuztal.
Dieser Drehgestell-Flachwagen mit vier Radsätzen (mit Rungen und Stirnwandklappen, jedoch ohne Seitenwandklappen) ist ausgestattet mit 10 Rungenpaaren mit Niederbindeeinrichtungen zur Verzurrung des Ladegutes, umlegbare Stirnwandklappen, feste Ladeschwellen.
Der Wagen dient vorzugsweise zur Beförderung von Stahlerzeugnissen, z. B. Rohren und Profilen. Zur Aufnahme und Abstützung der Ladung sind auf dem Wagenboden Ladeschwellen und an den Wagenlängsseiten Rungen angebracht. Zur Verzurrung des Ladegutes ist jedes Rungenpaar mit einer Niederbindeeinrichtung ausgerüstet, die von einer Person bedient werden kann. Die Spanngurte sind zur Schonung des Ladegutes mit einem elastischen Werkstoff ummantelt. Die Länge des Gurtes und die Teilung der Raster sind so gewählt, dass auch Ladungen, die nur etwa die halbe Rungenhöhe einnehmen, verzurrt werden können.
Für die Auflage des Ladegutes sind hölzerne Ladeschwellen im Rungenbereich vorhanden. Zwischen den äußeren Rungen und den Stirnwandklappen ist jeweils eine zusätzliche Ladeschwelle angeordnet. Die Ladeschwellen sind genügend hoch, so dass die handelsüblichen Umschlagmittel verwendet werden können. Die Ladeschwellen bestehen außen aus Hartholz und mittig aus einem nagelbaren Weichholzkern.
Der Wagenboden ist mit einem begehbaren Riffelblech vollständig abgedeckt. Zur Aufnahme von Lasten oder zum Befahren mit Flurförderfahrzeugen sind die Abdeckungen nicht geeignet. Jedes Kopfende ist zur Ladungssicherung mit einer nach außen umlegbaren Stirnwandklappe versehen, die durch zwei kurze absenkbare Rungen gesichert werden. Die Wagen können mit umgelegten Stirnwandklappen und abgesenkten Rungen verkehren.
Zur Sicherung der Ladung sind auf jeder Wagenlängsseite in gleichmäßigen Abständen 10 senkrecht stehende Rungen vorhanden. Die Rungen sind mit dem Untergestell-Außenlangträger fest verbunden und so ausgeführt, dass sie die durch die Ladung entstehenden Kräfte in Wagenlängs- und Wagenquerrichtung sicher aufnehmen können. Für die Unterhaltung kann die Verbindung gelöst werden (An- und Abbauen der Rungen nur in Werkstätten). Die Innenseiten der Rungen sind zum Schutz des Lagegutes mit einer Schutzleiste aus Schichtholz ausgekleidet.
TECHNISCHE DATEN
Gattung: Rbns 646.1
Hersteller: Fabryka Wagonow Gniewczna (Polen)
Länge über Puffer: 26.350 mm
Drehzapfenabstand: 20.050 mm
Achsabstand im Drehgestell: 1.800 mm
Ladelänge: 25.008 mm
Ladebreite: 2.520 mm
Ladefläche: 63,0 m²
Wagenhöhe (Rungenoberkante): 3.360 mm
Wagenbreite: 3.020 mm
Rungenhöhe: 1.980 mm
Höhe der Ladeschwellen: 100 mm
Fußbodenhöhe über SO: 1.380 mm
Höchstgeschwindigkeit: 100 km/h (beladen) 120 km/h (leer)
Maximales Ladegewicht: 60,5 t ab Streckenklasse D / DB CM auch 54,5 t
Eigengewicht: 29.500 kg
Drehgestell-Bauart: 629 (Y 25)
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE-GP-A (K)
Bremssohle: C810 / Cosid 810 (Komposit-Bremssohle, kurz K-Sohle)
Handbremse: tlw. Fbr
Austauschverfahren: 81 (international durch Sondervereinbarungen einsetzbar)
Erstes Lieferjahr/ Baujahr der z. Z. ältesten Wagen: 2001
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestellflachwagen in Regelbauart der DB Cargo AG (ex DB Schenker), 81 80 3507 114-5 D-DB der Gattung Rbns 641, am 21 Mai 2024 beladen mit einem Fertigbetonträger, im Zugverband bei der Zugdurchfahrt in Kreuztal.
Es ist ein Drehgestellflachwagen mit vier Radsätzen, mit Rungen und Stirnwandklappen, jedoch ohne Seitenwandklappen. Der Wagen dient dem Transport von sehr langen Montanerzeugnissen und langen Schnitthölzern. Anders als die Bauart 646.1 besitzt dieser keine 10 Rungenpaare mit Niederbindeeinrichtungen je Längsseite, sondern 12 Drehrungen. Es sind aber am Wagen 10 Niederbindeeinrichtungen (Spannwinden mit Gurt 40 kN Nennbruchkraft) und Bindeösen zur Ladungssicherung vorhanden. Die Bindeösen an den Langträgern sind mit 60 kN und die an den Stirnwandklappen mit 40 kN belastbar. Zum Spannen der Gurte ist für die Spannwinde ein Bedienhebel in Mitte Langträger (Bedienungsseite) abgelegt.
Das geschweißte Untergestell, das aus Stahl der Güte S 355J2G3 (St 52-3) besteht, ist in Wagenmitte im unbelasteten Zustand um 30 mm vorgesprengt und hängt im belasteten Zustand um 25 mm durch. Der Wagenboden zwischen den Ladeschwellen besteht aus 3 mm dickem Riffelblech, der begehbar ist, aber nicht mit der Ladung oder Fahrzeugen belastet werden darf. Nur die in der Mitte nagelbaren Ladeschwellen (16 Stück, 200 mm breit, 100 mm hoch) aus einer Hart-Weich-Holz-Kombination nehmen alle vertikalen Kräfte der Lasten auf.
Für Transportanforderungen, bei denen die Geradheit der Montanerzeugnisse auch nach dem durchgeführten Transport gewährleistet sein muss, können die Verlader bis zu 3 Hilfsladeschwellen zwischen den festen Ladeschwellen auflegen. Die Hilfsladeschwellen dürfen nicht für Einzellasten verwendet werden, müssen sich auf den Obergurten der Langträger abstützen und dürfen das Wagenbodenblech nicht belasten, müssen durch Nutzung der Bohrungen im Obergurt mit Bindedraht gegen seitliches Verrutschen gesichert werden.
Die hochbelastbaren Drehrungen (12 Paare) bestehen aus Spezialstählen und neigen sich im unbelasteten Zustand um ca. 125 mm nach innen. Jede bleibende Verformung der Drehrungen, die durch unsachgemäße Be- und Entladung entsteht, kann nur durch Rungenwechsel behoben werden. Die Stirnwandklappen dienen in senkrechter Stellung der Ladegutsicherung und dürfen in horizontaler Stellung nicht befahren werden. Der Wagen kann mit umgelegten Stirnwandklappen und abgesenkten Stirnwandrungen verkehren (Gleisbögen ≥ 150 m Halbmesser).
TECHNISCHE DATEN
Gattung: Rbns 641
Länge über Puffer: 26.350 mm
Drehzapfenabstand: 20.050 mm
Achsabstand im Drehgestell: 1.800 mm
Ladelänge: 25.008 mm
Ladebreite: 2.590 mm
Ladefläche: 65,0 m²
Wagenhöhe (Rungenoberkante): 3.350 mm
Wagenbreite: 3.020 mm
Rungenhöhe über OK Ladeschwelle: 2.000 mm
Höhe der Ladeschwellen: 100 mm
Höhe der Ladeschwelle über SOK: 1.350 mm
Höchstgeschwindigkeit: 100 km/h (beladen) 120 km/h (leer)
Max. Ladegewicht: 63,0 t ab Streckenkl. D / DB CM auch 57,0 t / PKP C 52,5 t
Eigengewicht: 26.950 kg
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE-GP-A (K)
Bremssohle: C810 / Cosid 810 (Komposit-Bremssohle, kurz K-Sohle)
Handbremse: tlw. Fbr
Austauschverfahren: 81 (international durch Sondervereinbarungen mit PKP/51, MAV/55, ÖBB/81, CFL/82, FS/83, NS/84, SBB/85, SNCF/87 und SNCB/88 einsetzbar)
Erstes Lieferjahr/ Baujahr der z. Z. ältesten Wagen: 1997
Bei DB Cargo vorhandene Wagen-Nr.: 81 80 3507 000-7 bis 151-8.
Die Bedeutung der Gattung Rbns:
R = Drehgestellflachwagen in Regelbauart
b = Ladelänge mindestens 22 m
n = höchste Lastgrenze über 60 t
s = zugelassen für Züge bis 100 km/h (beladen)
641 = Bauartnummer
Armin Schwarz
Armin Schwarz
Der vierachsige Drehgestell-Schienenwagen (Drehgestell-Flachwagen) DR Köln 918 041 SSlma (DB SSlma 44), beladen mit Kessel und Teilen einer Dampflok, am 17 April 2023 im DDM - Deutsches Dampflokomotiv-Museum in Neuenmarkt (aufgenommen aus einem Zug heraus).
Mit dem Aufkommen der Schweißtechnik und der Aufrüstung des Deutschen Reiches entstand Bedarf an einem neuen vierachsigen Schienenwagen. 1934 lieferte SEAG (Siegener Eisenbahn Bedarf AG in Dreis-Tiefenbach) die ersten beiden Versuchswagen. Sie bestanden aus St 52 und hatten jeweils ein abnehmbares Bremserhaus aus Holz oder Stahl. Die weiteren Lieferungen bis 1939 bestanden ebenfalls aus St 52, hatten drei Querträger und sieben Rungenpaare. Das Bremserhaus war abnehmbar. Ab 1941 baute man eine veränderte Variante. Diese bestand jetzt aus dem schwächeren St 37, was dazu führte, dass man einen vierten Querträger vorsehen musste. Seitlich gab es jetzt nun acht Rungenpaare (wie bei diesem). Für Fahrzeugtransporte hatte der Bremserstand nur noch ein umlegbares Bühnengeländer. Neben den Lieferungen an die DR erhielt auch die Wehrmacht diese Wagen und setzte sie für militärische Zwecke, u.a. in den Zügen der mobilen V2-Rampen, ein. Insgesamt wurden bis Kriegsende ca. 3.500 Wagen gebaut. Nach 1945 waren die geschweißten Schienenwagen über halb Europa verteilt. Die DB hatte nach Kriegsende ca. 1.400 Wagen im Bestand, die DR schätzungsweise 500. Bei beiden Bahnverwaltungen wurden die Wagen lange eingesetzt und schieden erst in den 1980er-Jahren aus. Noch 1979 hatte die DB über 1.000 der als R 672 bezeichneten Wagen im Einsatz.
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen, mit Drehrungen mit Stirnwandklappen, jedoch ohne Seitenwandklappen, 37 80 3915 405-9 D-WASCO, der Gattung Rs, der WASCOSA AG, am 24.08.2023 in Herdorf, im Zugverband eines Übergabezuges der KSW.
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen, mit Seiten- und Stirnwandklappen und mit Rungen, 33 68 3988 050-5 D-AAEC (ex AAE Cargo AG), der Gattung Rens 1 (VTG-Typ F41.185D), der VTG (Hamburg), abgestellt am 08.05..2023 in Herdorf, im Zugverband auf dem Rbf der KSW Die Wagen entsprechen in allen wesentlichen Merkmalen der UIC-Standardbauart eines Res, die Lastgrenze ist etwas höher, daher aus das zus. „n“.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.840 mm
Achsabstand in den Drehgestellen: 1.800 mm
Eigengewicht: 25.000 kg
Ladelänge: 18.504 mm
Ladefläche: 49,6 m²
Höhe Fußboden: 1.247 mm
Fußbodentyp: Holzfußboden (Lärche, imprägniert), 45 mm
Maximale Ladegewicht: 65,0 t (ab Streckenklasse D)
Höchstgeschwindigkeit: 100 km/h
Kleinster befahrbarer Gleisbogenhalbmesser: R 35 m
Bremse: KE-GP (LL)
Bremssohle: IB 116
Feststellbremse: ja
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen für den Holztransport, mit Stirnwänden und Rungen, jedoch ohne Seitenwände, 37 80 3525 303-8 D-DBSNI, der Gattung Roos-t 645, der DB Cargo Logistics GmbH (ex DB Schenker Nieten GmbH), am 25.03.2023 abgestellt beim Kleinbahnhof der WEBA (Westerwaldbahn) in Scheuerfeld (Sieg), hier erfolgt die Verladung vom LKW auf die Wagons.
Diese Wagen wurden zwischen 2000 und 2003 aus Res 678 bzw. Res 676 Wagen umgebaut. Die Wagen sind speziell für den Transport von langen und schweren Ladegütern vorgesehen - vorrangig für Nadelstammholz, Eichen- und Buchenstammholz sowie Schnittholz. Sie sind mit je nach Holzlänge unterschiedlich positionierbaren Leichtmetallrungen ausgestattet. Am Wagen sind 8 Niederbindeeinrichtungen (Spannwinden mit Gurt 40 kn Nennbruchkraft) und Bindeösen zur Ladungssicherung bzw. für Ladegutabdeckungen vorhanden.
TECHNISCHE DATEN:
Gattung: Roos-t 645
Spurweite: 1.435 mm (Normalspur)
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.840 mm
Radsatzstand in den Drehgestellen: 1.800 mm
Ladelänge: 18.400 mm
Ladebreite: 2.650 mm (zwischen den Rungen)
Ladefläche: 48,6 m²
Fußbodenhöhe über SO: 1.380 mm (OK Ladeschwelle)
Rungenhöhe: 1.965 mm
Eigengewicht: 26.300 kg
Zuladung bei Lastgrenze S: 54,5 t (ab Streckenklasse C)
Max. Geschwindigkeit: 100 km/h / 120 km/h (leer)
Kleinster Gleisbogenhalbmesser: 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Wohl frisch aus der Revision...
Der vierachsiger Drehgestellflachwagen mit klappbaren Seitenborden und Rungen, der Hering Bahnbau GmbH (Burbach), 33 80 3936 002-3 D-HGUI, der Gattung Res, ist am 13.03.2023 auf dem Betriebshof der Westerwaldbahn (WEBA) auf der Bindweide bei Steinebach/Sieg abgestellt.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.860 mm
Achsabstand im Drehgestell: 1.800 mm
Länge der Ladefläche: 18.500 mm
Ladefläche: 48 m²
Höchstgeschwindigkeit: 100 km/h
Eigengewicht: 24.030 kg
Maximale Ladegewicht: 55,9 t (ab Streckenklasse C)
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE-GP
Int. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen mit Seiten- und Stirnwandklappen, sowie mit Drehrungen 31 80 3948 018-7 D-DB der Gattung Remms 665, der DB Cargo AG, im Zugverband am 14.02.2023 bei der Zugdurchfahrt in Niederschelden (Sieg).
Die Wagen haben abklappbare Aluminium-Seitenborde, die durch 10 Fallrungen gesichert werden. Auf Feststellbremsen und die selbsttätige Lastabbremsung wurde bei den Remms 665 verzichtet.
Der Wagen dient mit aufgeklappten Ladeschwellen zur Beförderung von schweren Walzprofilen und anderen sperrigen und schweren Gütern.
Mit eingeklappten Ladeschwellen, also mit ebener Ladefläche, eignet er sich auch für die Beförderung von schweren Kettenfahrzeugen.
Vor den umklappbaren Stirnwandklappen sind je zwei absenkbare Rungen angeordnet. Der Wagen kann mit umgelegten Stirnwandklappen und abgesenkten Rungen gefahren werden. An jeder Längsseite des Wagens sind 6 Drehrungen und im Fußboden insgesamt 12 absenkbare Verzurreinrichtungen angeordnet. Mit heruntergeklappten Seitenwandklappen kann der Wagen nur mit Lademaßüberschreitung befördert werden. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 70 x 180 mm. Er kann eine Radlast von 5,0 t aufnehmen. Im Fußboden sind 6 geteilte, klappbare Ladeschwellen eingebaut.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Gattung/Bauart: Remms 665
Erstes Baujahr:1976, dieser 1976 durch MAN Nürnberg
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 14.040 mm
Drehzapfenabstand: 9.000 mm
Achsabstand in den Drehgestellen: 1.800 mm
Eigengewicht: 21.900 kg
Ladelänge: 12.644 mm
Ladebreite: 2.780 mm
Ladefläche: 36,0 m²
Bordwandhöhe: 520 mm
Rungenhöhe: 1.275 mm
Maximale Ladegewicht: 58,0 t (ab Streckenklasse C)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Kleinster befahrbarer Gleisbogenhalbmesser: 35 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Art der Lastabbremsung: zweistufig, mechanisch, von Hand umzustellen
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
4-achsiger Drehgestell-Flachwagen, mit Seiten-, Stirnwandklappen und Rungen, 31 80 3939 483-4 D-DB, der Gattung Res 687, der DB Cargo, abgestellt am 21.02.2013 im Zugverband, auf dem KSW Rbf in Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447).
Insgesamt wurden 4.350 Wagen der Gattung Res 687 zwischen 1979 und 1985 für die DB gebaut. Hersteller waren u.a. MAN und die Waggon Union (Siegen und Berlin. Dieser Wagen wurde 1992 von MAN in Nürnberg unter der Fabriknummer 185277 gebaut.
Mit einer Ladelänge von 18,50 m dienen diese Wagen zur Beförderung von schweren, langen Erzeugnissen der Eisen- und Stahlindustrie und Fertigbauteilen, Holz, Kleineisenzeug, Halbzeug, Steinen, Fahrzeugen u.a.m. Er besitzt keine klappbaren Ladeschwellen. Wegen seiner niedrigen Fußbodenhöhe können auch Container damit befördert werden. Vor den umlegbaren Stirnwänden sind je zwei absenkbare Rungen angeordnet. Der Wagen kann mit umgelegten Stirnwänden und abgesenkten Rungen gefahren werden. Die Höhe der umgelegten Stirnwandklappen über FO beträgt 38 mm. An den Längsseiten hat der Wagen je 8 Drehrungen und insgesamt 18 absenkbare Verzurreinrichtungen im Fußboden. Mit heruntergeklappten Seitenwänden kann der Wagen nur mit Lademaßüberschreitung befördert werden. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 48 x 180 mm. Er kann eine Radlast von 5,0 t aufnehmen. Ein Teil der Wagen ist mit einer vom Boden aus bedienbaren Feststellbremse ausgerüstet.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.860 mm
Achsabstand im Drehgestell: 1.800 mm
Drehgestell-Bauart: Y 25 Cs (621.1)
Länge der Ladefläche: 18.500 mm
Ladebreite: 2.660 mm
Ladefläche: 49,0 m²
Laderaum: 25,5 m³
Rungenhöhe: 1.300 mm
Fußbodenhöhe über SOK: 1.238 mm
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximale Ladegewicht: 56,5 t (ab Streckenklasse C)
Eigengewicht: 23.200 kg
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Kleinster bef. Gleisbogenradius: 35 m
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
MAN Fabrikschild von dem Drehgestell-Flachwagen, 31 80 3939 483-4 D-DB der Gattung Res 687, der DB Cargo, am 21.02.2013 in Herdorf.
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen, mit Drehungen und Ladeschwellen, ohne Seiten- und Stirnwandklappen, 33 80 3825 173-6 D-ERR der Gattung Rpss-x, der ERR European Rail Rent GmbH am 30.04.2018 im Zugverband bei einer Zugdurchfahrt durch Kobern-Gondorf.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 20.640 mm
Drehzapfenabstand: 15.600 mm
Achsabstand in den Drehgestellen: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 25.300 kg
Ladelänge: 18.400 mm
Ladebreite zw. Rungen: 2.600 mm
Ladefläche: 49,0 m²
Maximale Ladegewicht: 54,7 t (ab Streckenklasse C)
Höchstgeschwindigkeit: 120 km/h
Kleinster befahrbarer Gleisbogenhalbmesser: R 35 m
Bremse: CH-GP-A (LL)
Bremssohle: IB 116
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen mit speziellem Ladegestell für Drahtrollen, 31 80 3911 616-1 D-DB der Gattung Rs-y 667, der DB Cargo Deutschland AG, am 28.02.2018 im Zugverband bei einer Zugdurchfahrt durch Koblenz-Moselweiß, hier beladen mit Stahldrahtrollen.
Die zur Aufarbeitung nach 25 Jahren Einsatzzeit anstehenden Res 687 standen auch für den Umbau zu Rs-y 667 bereit. Die Wagen sind bereits seit Beginn ihres Einsatzes unter anderem für den Transport von Drahtrollen im Einsatz. Einerseits um den Ladevorgang zu optimieren und andererseits die Ladungssicherung zu erhöhen, sind mehrere Versuche mit Gestellen für Stahldrahtrollen durchgeführt worden. Zuerst wird im Jahre 2003 im DB Werk Paderborn ein Schiebeplanen-Wagen der Gattung Rilns 654 mit solchen Gestellen zu einem Ril(n)s-y 649 umgerüstet, 2004 entsteht der Rs-y 667 durch Umbau aus Res 687, ebenfalls in Paderborn. Es ist eine Serie von 300 Wagen geplant. Die Bordwände und Drehrungen werden entfernt, hohe Stirnrungen und ein Ladegestell mit 12 verschiebbaren Doppelrungenpaaren werden als ein festes Element auf dem Wagenboden verankert. Das zulässige Zuladungsgewicht vermindert sich dadurch um etwa 3 Tonnen.
Die Ladegestelle verfügen über jeweils13 holzverkleidete Mulden, die die untere Lage der Drahtrollen aufnehmen. Weitere 12 Rollen können gesattelt auf der ersten Lage verladen werden. In Querrichtung wird die Ladung durch12 individuell von Hand verschiebbare Doppelrungenpaare gesichert. Die Drahtrollen können einen Außen-Ø bis zu 1,25 m und eine Breite bis zu 2,0 m besitzen.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 19.900 mm
Drehzapfenabstand: 14.860 mm
Achsabstand in den Drehgestellen: 1.800 mm
Eigengewicht: 26.820 kg
Höhe Fußboden: 1.238mm
Maximale Ladegewicht: 53 t (ab Streckenklasse C)
Höchstgeschwindigkeit: 100 km/h
Kleinster befahrbarer Gleisbogenhalbmesser: R 35 m
Bremse: KE-GP (LL)
Bremssohle: IB 116
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen mit Drehrungen und Stirnwandklappen, 31 80 3962 497-4 D-DBSR, Gattung Rmms 664, der DB Cargo Romania SRL (ex DB Schenker Rail Romania), am 09.02.2023 leer abgestellt auf dem KSW Rbf Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447).
Der Wagen wurde 1976 von der Waggon Union in Berlin gebaut.
Der Wagen ist für den Transport von Walzwerkerzeugnissen Straßenfahrzeugen einschl. Kettenfahrzeugen, Erzeugnissen der Bauindustrie, usw. geeignet. Die an den Stirnseiten angeordneten Überfahrklappen gestatten abgeklappt das Durchfahren von Gleisbögen mit mindestens 150 m Halbmesser. Die Überfahrklappen liegen im abgeklappten Zustand auf 4 Konsolen auf. In senkrechter Stellung werden sie durch je 2 am Kopfstück angeordneten Fallrungen gehalten. Je Wagenlängsseite sind 6 absenkbare Drehrungen vorhanden. Der Fußboden besteht aus Kiefernbohlen mit den Abmessungen 70 x 180 mm. Er kann eine Radlast von 5,0 t aufnehmen. Im Fußboden sind 6 geteilte, klappbare Ladeschwellen eingebaut. Die Wagen haben eine Klotzbremse mit stufenlos, selbsttätiger Lastabbremsung.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Gattung/Bauart: Rmms 664
Erstes Baujahr: 1968
Anzahl der Achsen: 4 in 2 Drehgestellen
Länge über Puffer: 14.040 mm
Drehzapfenabstand: 9.000 mm
Achsabstand im Drehgestell: 1.800 mm
Ladelänge: 12.600 mm
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Eigengewicht: 21.400 kg
Maximale Ladegewicht: 59,0 t (ab Streckenklasse C)
Laufraddurchmesser (neu): 920 mm
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A max. 56 t (LL)
Bremssohle: IB 116
Internationale Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
GALERIE 3
