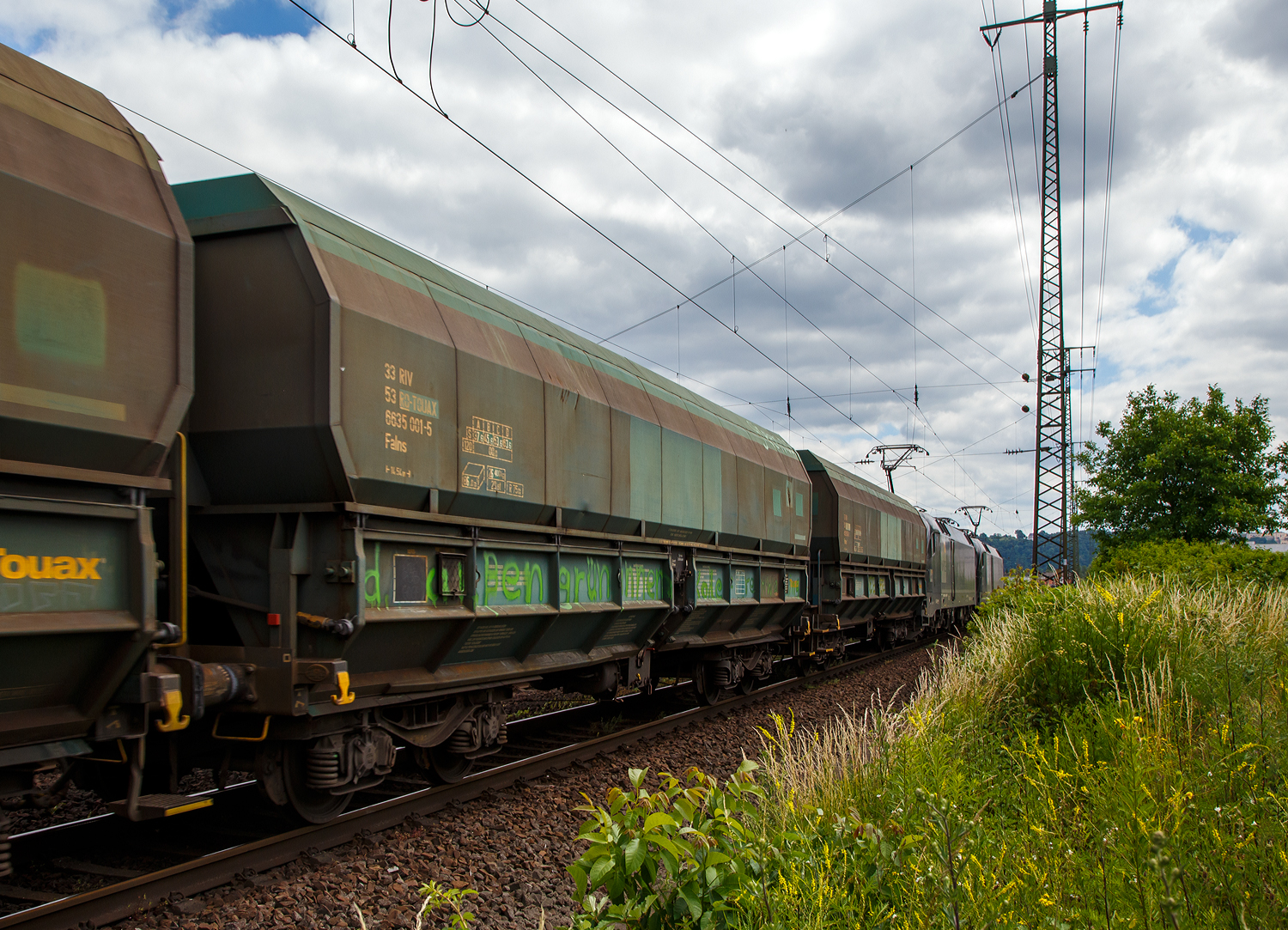

Vierachsiger 86m³ offener Schüttgutwagen (Kohlewagen) mit schlagartiger Schwerkraftentladung und pneumatischer Klappenbetätigung, 33 53 6635 001-5 RO-TOUAX, der Gattung Falns 86
(ID 903964)
Vierachsiger 86m³ offener Schüttgutwagen (Kohlewagen) mit schlagartiger Schwerkraftentladung und pneumatischer Klappenbetätigung, 33 53 6635 001-5 RO-TOUAX, der Gattung Falns 86 m³, der irländischen Vermietungsfirma TOUAX Rail Limited (in Rumänien eingestellt), eingereiht im Zugverband (gezogen von zwei 182er) bei der Zugdurchfahrt am 18. Juni 2017 durch Koblenz-Lützel in Richtung Süden.
TECHNISCHE DATEN:
Länge über Puffer: 14.540 mm (Normalspur)
Anzahl der Achsen: 4 (in 2 Drehgestellen)
Länge über Puffer: 14.540 mm
Drehzapfenabstand: 9.000 mm
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Max. Eigengewicht: 26.400 kg
Ladevolumen: 86 m³
Max. Ladegewicht: 63,6 t ab Streckenklasse D
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Beladung Öffnung: 12.800 mm x 1.957 mm
Entladung Öffnungen je Längsseite: 2 x 5.700 mm, je 610 mm hoch
Entladung per Schwerkraft, beidseitig, pneumatische Klappenbetätigung
Kleinster bef. Gleisbogenradius: R 75 m
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz 13.12.2025, 3 Aufrufe, 0 Kommentare
EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/640, Blende: 10/1, ISO640, Brennweite: 28/1
0 Kommentare, Alle Kommentare
Kommentar verfassen
Zweimuldiger vierachsiger Drehgestell-Schüttgutkippwagen mit elektrohydraulischer Betätigung, 33 53 6770 130-7 RO-DBSR, der Gattung Fans 128, der Deutsche Bahn Cargo Romania SRL (ex DB Schenker Rail Romania SRL), am 12 April 2025 im Zugverband bei der Durchfahrt in Rudersdorf (Kr. Siegen).
Der zweimuldige Drehgestell-Schüttgutkippwagen (Zweiseiten-Kastenkipper) ist für den Transport von feuchtigkeitsunempfindlichen Schüttgütern wie z.B. Splitt, Kies, Schotter, erdfeuchtem Sand, Bodenaushub oder Bauschutt vorgesehen. Der Wagen besitzt einen elektrohydraulischen Kippantrieb und eine speicherprogrammierbare Steuerung (SPS). Entwickelt und in Serie gebaut wurde der Kastenkipper vom FEW Fahrzeug- und Entwicklungswerk Blankenburg (Harz) der DB AG. Die Drehgestelle liefert das Werk Halle, die Wagenkästen fertigen das Werk Kaiserlautern und DWA Niesky.
Für den Einsatz als Einzelwagen, in Wagengruppen oder beim Massenschüttgut-Transport in Ganzzügen besitzt er eine autarke Wagentechnik, die eine von äußeren Energiequellen unabhängige Entladung ermöglicht. Das Schüttgut kann als Nah- oder Weitablage abgegeben werden. Das Schüttgut beiden Seiten gekippt werden. Der Wagen verfügt über zwei getrennt kippbare Mulden. Die Wagen haben eine Batterie die über Achsgeneratoren (hier im Bild an der 2. Achse von rechts) aufgeladen werden.
TENISCHE DATEN:
Erstes Lieferjahr: 1996
Spurweite: 1.435 mm (Nprmalspur)
Länge über Puffer: 11.600 mm
Drehzapfenabstand: 6.580 mm
Achsabstand im Drehgestell: 1.800 mm
Drehgestell-Bauart: Y 25 Lsd 1 - 629
Laufraddurchmesser: 920 mm (neu)
Laderaum: 2 x 18,0 m³
Ladefläche: 2 × 12,0 m²
Höhe der Beladeöffnung: 3.512 mm
Kippwinkel des Kastens: 45°
Kippantrieb Energieversorgung: autark, über Batterie laden über Achsgenerator
Kippantrieb Kapazitätsverbrauch pro Entladung: 5 bis 10 (Ah)
Kippbewegungen: über zwei Hydraulikzylinder je Kasten
Höchstgeschwindigkeit: 120 km/h (leer) / 100 km/h (beladen)
Eigengewicht: 19.120 kg
Maximales Ladegewicht: 60,8 t (ab Streckenklasse D4)
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE-GP-A (LL)
Bremssohle: IP 116
Intern. Verwendungsfähigkeit: RIV
Der Wagen ist zum Transport von witterungsunempfindlichem Schüttgut (mit einer max. Kantenlänge von 40 cm). Der Aufbau besteht aus zwei einzeln kippbaren Kästen mit einem Fassungsvermögen von je 18 m³, die wahlweise nach rechts oder links gekippt werden können. Dabei besteht die Möglichkeit, die Abwurfweite in zwei Stufen zu variieren; „nah“ für die Tiefbunkerentleerung und „weit“ für das ebenerdige Abkippen. Für die Bedienung des Wagens befinden sich an den Stirnwänden zwei diagonal angeordnete Bedientableaus. Der gesamte Kippvorgang erfolgt nach Vorwahl der gewünschten Funktion vollautomatisch. Die entsprechenden Magnetventile werden dabei elektrisch angesteuert. Bei Ausfall des elektrohydraulischen Kippantriebes (z.B. entladene Batterie) können mittels Handpumpe und Betätigung der Handnotbetätigung an der entsprechenden Wegeventilgruppe die Hydraulikzylinder bewegt werden. Eine detaillierte Anweisung für das Vorgehen bei Ausfall ist in jedem Wagen im Batteriekasten deponiert.
Armin Schwarz
Armin Schwarz
4-achsiger Drehgestell-Containertragwagen 33 53 4557 637-5 RO-TOUAX, der Gattung Sgns 60', der irischen Vermietungsfirma Touax Rail Limited, am 07.12.2022 im Zugverband, beladen mit zwei 20-Fuß-Tank-Containern bei einer Zugdurchfahrt im Bahnhof Dresden-Strehlen. In den beiden Tank-Containern die jeweils 17.500 Liter fassen ist laut Anschrift und Gefahrguttafel Gelber Phosphor (unter Wasser).
Armin Schwarz
Armin Schwarz
4-achsiger Drehgestell-Containertragwagen 33 53 4557 637-5 RO-TOUAX, der Gattung Sgns 60', der irischen Vermietungsfirma Touax Rail Limited, am 07.12.2022 im Zugverband, beladen mit zwei 20-Fuß-Tank-Containern bei einer Zugdurchfahrt im Bahnhof Dresden-Strehlen. In den beiden Tank-Containern die jeweils 17.500 Liter fassen ist laut Anschrift und Gefahrguttafel Gelber Phosphor (unter Wasser).
Armin Schwarz
Armin Schwarz
Rumänien / Wagen / Güterwagen, allgemein Europa / Güterwagen / Gattung S... (für Kombi-/Containerverkehr) , Irland / Unternehmen / TOUAX Rail Limited
264 1400x1001 Px, 30.12.2022
Zweimuldiger Schüttgutkippwagen mit elektrohydraulischer Betätigung und vier Radsätzen, 33 53 6770 046-5 RO-DBSR, der Gattung Fans 128, der Deutsche Bahn Cargo Romania SRL (ex DB Schenker Rail Romania SRL), am 04.10.2021 in Betzdorf (Sieg) im Zugverband.
Der zweimuldige Drehgestell-Schüttgutkippwagen (Zweiseiten-Kastenkipper) ist für den Transport von feuchtigkeitsunempfindlichen Schüttgütern wie z.B. Splitt, Kies, Schotter, erdfeuchtem Sand, Bodenaushub oder Bauschutt vorgesehen. Der Wagen besitzt einen elektrohydraulischen Kippantrieb und eine speicherprogrammierbare Steuerung (SPS). Entwickelt und in Serie gebaut wurde der Kastenkipper vom FEW Fahrzeug- und Entwicklungswerk Blankenburg (Harz) der DB AG. Die Drehgestelle liefert das Werk Halle, die Wagenkästen fertigen das Werk Kaiserlautern und DWA Niesky.
Für den Einsatz als Einzelwagen, in Wagengruppen oder beim Massenschüttgut-Transport in Ganzzügen besitzt er eine autarke Wagentechnik, die eine von äußeren Energiequellen unabhängige Entladung ermöglicht. Das Schüttgut kann als Nah- oder Weitablage abgegeben werden. Das Schüttgut beiden Seiten gekippt werden. Der Wagen verfügt über zwei getrennt kippbare Mulden. Die Wagen haben eine Batterie die über Achsgeneratoren (hier im Bild an der 2. Achse von rechts) aufgeladen werden.
TENISCHE DATEN:
Erstes Lieferjahr: 1996
Spurweite: 1.435 mm (Nprmalspur)
Länge über Puffer: 11.600 mm
Drehzapfenabstand: 6.580 mm
Achsabstand im Drehgestell: 1.800 mm
Drehgestell-Bauart: Y 25 Lsd 1 - 629
Laufraddurchmesser: 920 mm (neu)
Laderaum: 2 x 18,0 m³
Ladefläche: 2 × 12,0 m²
Höhe der Beladeöffnung: 3.512 mm
Kippwinkel des Kastens: 45°
Kippantrieb Energieversorgung: autark, über Batterie laden über Achsgenerator
Kippantrieb Kapazitätsverbrauch pro Entladung: 5 bis 10 (Ah)
Kippbewegungen: über zwei Hydraulikzylinder je Kasten
Höchstgeschwindigkeit: 120 km/h (leer) / 100 km/h (beladen)
Eigengewicht: 19.120 kg
Maximales Ladegewicht: 60,8 t (ab Streckenklasse D4)
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE-GP-A (LL)
Bremssohle: IP 116
Intern. Verwendungsfähigkeit: RIV
Der Wagen ist zum Transport von witterungsunempfindlichem Schüttgut (mit einer max. Kantenlänge von 40 cm). Der Aufbau besteht aus zwei einzeln kippbaren Kästen mit einem Fassungsvermögen von je 18 m³, die wahlweise nach rechts oder links gekippt werden können. Dabei besteht die Möglichkeit, die Abwurfweite in zwei Stufen zu variieren; „nah“ für die Tiefbunkerentleerung und „weit“ für das ebenerdige Abkippen. Für die Bedienung des Wagens befinden sich an den Stirnwänden zwei diagonal angeordnete Bedientableaus. Der gesamte Kippvorgang erfolgt nach Vorwahl der gewünschten Funktion vollautomatisch. Die entsprechenden Magnetventile werden dabei elektrisch angesteuert. Bei Ausfall des elektrohydraulischen Kippantriebes (z.B. entladene Batterie) können mittels Handpumpe und Betätigung der Handnotbetätigung an der entsprechenden Wegeventilgruppe die Hydraulikzylinder bewegt werden. Eine detaillierte Anweisung für das Vorgehen bei Ausfall ist in jedem Wagen im Batteriekasten deponiert.
