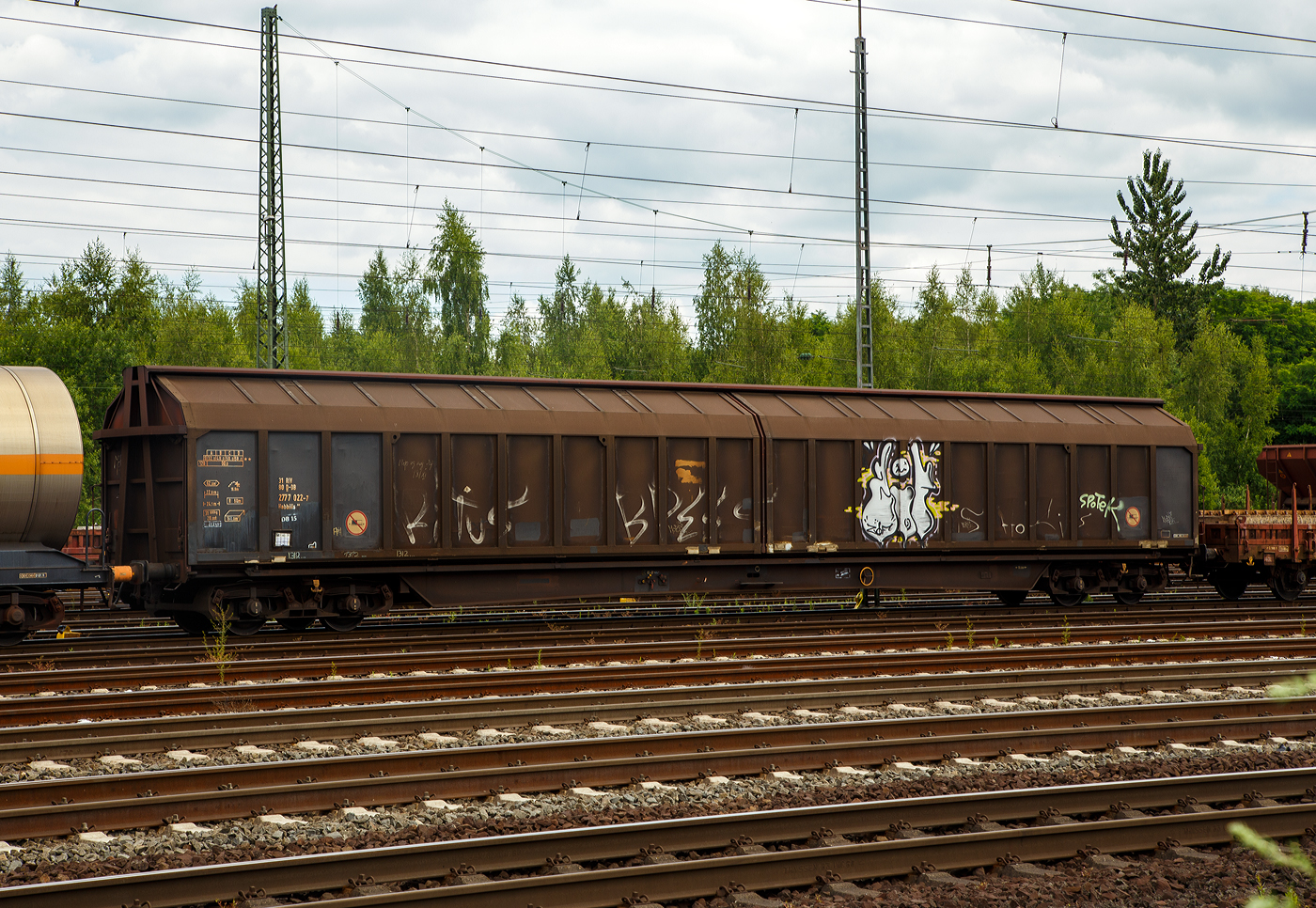

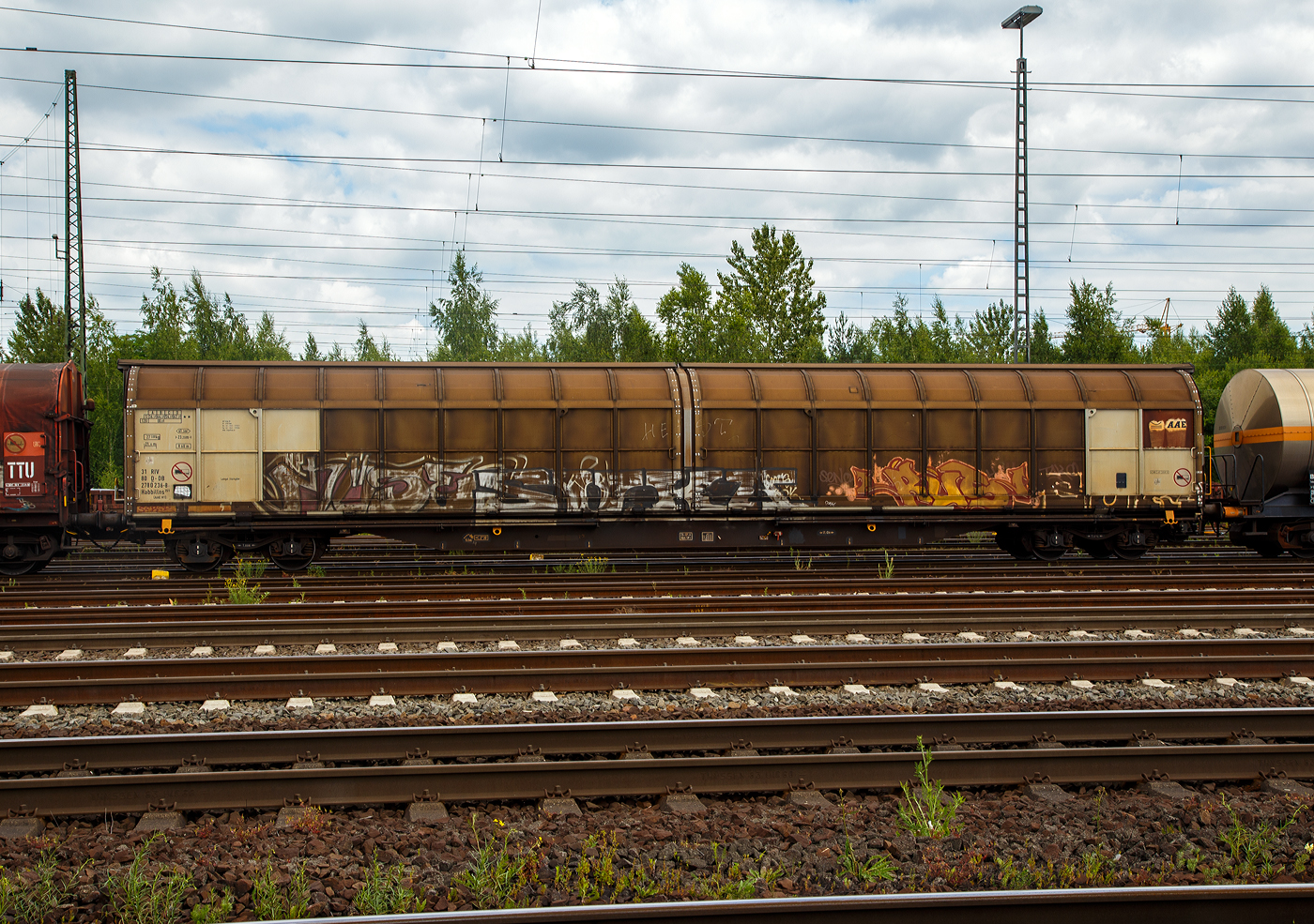

Ein recht langer vierachsiger großräumiger Drehgestell-Schiebewandwagen, 31 80 2780 236-8 D-DB, der Gattung Habbillns 351 (AAE H1), ex 31 68 2780 236-4, ein von der DB Cargo AG angemieteter Wagen der ehem. AAE Cargo AG (Baar/Schweiz), heute Teil der VTG, ist am 18.06.2017 im Gbf Koblenz-Lützel angestellt.

Güterwagen mit vier Radsätzen (in 2 Drehgestellen), zweiteiligen Aluminium-Schiebewänden und sechs verriegelbaren Trennwänden. Diese großräumigen Wagen sind mit Schiebewänden ausgerüstet, die von einer Person bewegt werden können. Im geöffneten Zustand ist der Zugang zur halben Ladefläche von beiden Seiten möglich.

Be- und Entladen mit Gabelstaplern ist damit sowohl von einer Rampe als auch von ebener Erde möglich. Die Wagen sind für eine schonende Beförderung hochempfindlicher Güter verschiedener Art mit der Transportschutzeinrichtung "Verriegelbare Trennwände" ausgestattet, durch die der Wagenraum in einzelne Kammern unterteilt wird. Die verriegelbaren Trennwände rasten alle 45 mm in Lochleisten im Fußboden und am Obergurt des Wagens ein.

Der Wagen besitzt ein oben geführtes und unten auf Rollen laufendes Schiebewandsystem. Das Schiebewandsystem gestattet ein zum Wagenkasten paralleles Führen der Wand beim gesamten Öffnungs- und Schließvorgang. Die Betätigungsgestänge für das Schiebewandsystem befinden sich an den Stirnwänden.

Das Untergestell ist als Schweißkonstruktion hergestellt und besteht aus zwei durchlaufenden Außenlangträgern und Querträgern, die die Langträger verbinden. Der Fußboden besteht aus 30 mm dicken Sperrholzplatten, deren Oberseite mit einem rutschhemmenden Material beschichtet ist.

Zur Ladegutsicherung sind die Wagen mit vier verriegelbaren Trennwänden ausgerüstet.

Die Bedeutung der Gattungs- und Kennbuchstaben (hier Habbillns):
H = Gedeckter Wagen in Sonderbauart
a = mit 4 Achsen
bb = Nutzbare Länge über 22 m
i = Schiebewände
ll = mit verriegelbaren beweglichen Trennwänden
n = Lastgrenze über 60 Tonnen
s = für eine Höchstgeschwindigkeit von 100 km/h (beladen) geeignet

TECHNISCHE DATEN:
Hersteller: Waggonbau Niesky (ca. 1995)
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 4 (in zwei Drehgestellen)
Länge über Puffer: 23.200 mm
Drehzapfenabstand: 17.720 mm
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Ladelänge: 21.600 mm (mit Trennwänden) / ca. 22.150 mm (ohne Trennwände)
Ladebreite: 2.840 mm
Ladefläche: 61,3 m²
Laderaum: ca. 163 m³
Fußbodenhöhe von SOK: 1.200 mm
Min. befahrbarer Kurvenradius: R 60 m
Eigengewicht: 27.500 kg
Max. Ladegewicht: 62,5 t (ab Streckenklasse D)
Maximale Radsatzlast: 22,5 t
Schiebewandöffnung: 2 x ca. 10.800 mm x 2.800 mm
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 Km/h (leer)
Bauart der Bremse: Ch-GP-A (max. 59 t)
Verwendungsfähigkeit: RIV

Die AAE Ahaus Alstätter Eisenbahn AG mit Sitz in Baar (Schweiz) war mit 30.000 Güterwagen einer der größten privatwirtschaftlichen Güterwagenvermieter in Europa. Sie gehört seit Anfang 2015 zur VTG AG. Zunächst wurden die Waggons mit einer neuen Logo-Kombination aus dem der VTG und den AAE-Schriftzeichen versehen. 2018 war die Eingliederung in die VTG weitgehend vollzogen, die Vermietung der Waggons erfolgt über die VTG. Waggons tragen aber noch das Halterkürzel AAEC. Niederlassungen bestanden in allen größeren europäischen Ländern. Instandsetzungen und Hauptuntersuchungen der Güterwagen wurden europaweit durchgeführt.
