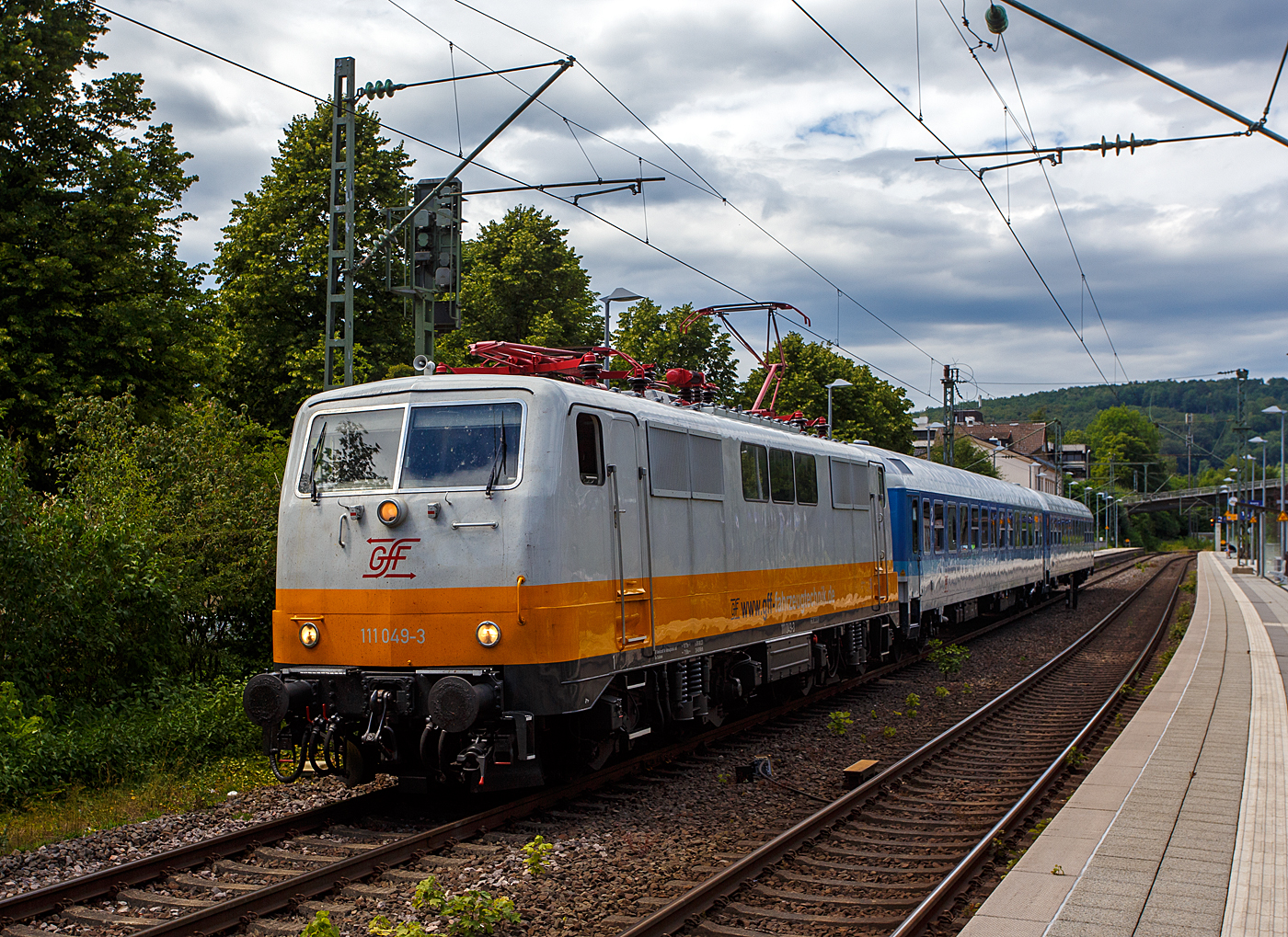

Die 111 049-3 (91 80 6111 049-3 D-GfF) der GfF - Gesellschaft für Fahrzeugtechnik mbH (Crailsheim) fährt am 02 Juli 2026 mit einem Leerzug, bestehend aus zwei ex InterRegio-Wagen der 2.

(ID 919447)


Die 111 049-3 (91 80 6111 049-3 D-GfF) der GfF - Gesellschaft für Fahrzeugtechnik mbH (Crailsheim) fährt am 02 Juli 2026 mit einem Leerzug, bestehend aus zwei ex InterRegio-Wagen der 2. Klasse mit Mehrzweckabtei (Gattung Bimdz), durch den Bahnhof Kirchen/Sieg in Richtung Köln. Nochmals einen lieben Gruß an den freundlichen Lokführer zurück.

Die Lok wurde 1975 von Henschel in Kassel unter der Fabriknummer 31895 gebaut und an die Deutsche Bundesbahn geliefert. In der Lackierung gelb/weiß (wie hier) fuhr die Lok 1990 und 1991 als Lufthansa-Airport-Express die LHA-Verbindung Stuttgart–Frankfurt Flughafen. Ich finde diese Farbgestaltung steht der Lok sehr gut.

Technik und Geschichte:
Die DB Baureihe 111 war die Nachfolgerin der Schnellzuglok-Baureihe 110. Weil nach Ende der 110er-Produktion noch immer Bedarf an weiteren schnellfahrenden E-Loks bestand, wurde Anfang der 1970er Jahre von der damaligen Deutschen Bundesbahn entschieden, auf Basis bewährter Teile der Baureihe 110 die Nachfolgereihe 111 zu entwickeln. Besonderes Augenmerk legte man dabei auf die Verbesserung der Laufruhe bei hohen Geschwindigkeiten durch neue Drehgestelle und verbesserte Arbeitsbedingungen für den Lokführer. Hierzu wurde vom Bundesbahn-Zentralamt in München und dem Hersteller Krauss-Maffei der DB-Einheitsführerstand entwickelt, der nach neuesten ergonomischen Erkenntnissen gestaltet wurde und bis heute bei den meisten Neubau-Lokomotiven und Steuerwagen zum Einsatz kommt.

Die Konstruktion der Baureihe 111 lehnte sich im wesentlich an die der Baureihe 110 an, wurde jedoch in Teilen entscheidend verbessert bzw. erweitert. Im mechanischen Teil ist dabei insbesondere auf die neuartigen Drehgestelle zu verweisen, die Radsätze werden hierin über Lemniskatenlenker geführt. Für die Abstützung des Lokkastens kommen Flexicoilfedern zum Einsatz. Im elektrischen Teil der Baureihe 111 wurden die Fahrmotoren WB 372 der Baureihen 110 und 140 und deren Transformator weiterverwendet. Nachdem die Antriebskräfte ursprünglich über einen Gummiring-Kardanantrieb ähnlich dem der Baureihe 103 übertragen werden sollten, blieb man nach Versuchen mit der dazu umgebauten 110 466 beim bewährten Gummiringfederantrieb der Baureihe 110, da der Antrieb der Baureihe 103 erst jenseits von 160 km/h wesentliche Vorteile hatte. Auf dem Dach waren die neuen Einholm-Stromabnehmer Bauart SBS 65 vorgesehen, welche jedoch bei den Maschinen der ersten bis dritten Serie (111 001–146) nur zum Teil verwendet wurden und kurz darauf wieder abgebaut und gegen Scherenstromabnehmer der Bauart DBS 54 ausgetauscht wurden, da die Einholmstromabnehmer für die Baureihe 103 benötigt wurden. Deshalb fahren Loks der ersten Serien teilweise bis heute mit Scheren-Stromabnehmern DBS 54a. Ab 111 147 wurde dann ausnahmslos der SBS 65 verwendet, ab der fünften Bauserie (ab 111 179) dessen Weiterentwicklung SBS 81.

Die Platzierung des Trafos aufrecht in der Mitte des Maschinenraums wurde beibehalten, die Aufteilung des Maschinenraums jedoch so modifiziert, dass es vor und hinter dem Transformator nur einen mittigen Maschinenraumgang gibt. Die Schaltung der Fahrmotoren erfolgt in bewährter Manier hochspannungsseitig mittels elektromotorisch betriebenen Schaltwerks in 28 Fahrstufen über Thyristor-Lastschalter. Die Motoren können als elektrische Bremse genutzt werden, sie arbeiten dann jeder auf einen eigenen Bremswiderstand. Bremsleistung und Bremskraft konnten im Vergleich zur Baureihe 110 gesteigert werden. Die entstehende Wärme wird über Dachlüfter abgeführt, welche nun vom Bremsstrom angetrieben werden. Geregelt wird die Bremse über einen Hallgenerator, wie er bereits bei der letzten 110er-Serie zum Einsatz kam. Neben der elektrischen Bremse sind auch eine mehrlösige Druckluftbremse, eine pneumatische, direkt wirkende Zusatzbremse sowie je Drehgestell eine Spindelhandbremse vorhanden. Bei Betriebsbremsungen werden über das Führerbremsventil die indirekte und über den gekuppelt mitgeführten Bremssteller die elektrische Bremse angesteuert, mit deren Wirksamkeit die indirekte Druckluftbremse der Lok deaktiviert wird. Lediglich bei Schnellbremsungen wirken sowohl Druckluft- wie auch die elektrische Bremse. Fällt die Elektrische Bremse aus, steht sofort in vollem Umfang die indirekte Druckluftbremse zur Verfügung. Gegenwärtig wird bei den 111ern ein elektronischer Gleitschutz nachgerüstet, welcher sowohl auf die Druckluft- wie auch die Elektrische Bremse wirkt, nachdem die 111 in den Herbstmonaten stets zur Flachstellenbildung neigte.

Von den Loks der Baureihe 111 wurden zwischen 1974 bis 1984 insgesamt 227 Stück von verschiedenen Herstellern (AEG, BBC, Henschel, Krauss-Maffei, Krupp, Siemens) gebaut, ca. 60 Stück (Stand 2026) sind noch im Bestand der DB.

TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo'Bo'
Länge über Puffer: 16.750 mm
Höhe: 4.489 mm
Breite: 3.130 mm
Drehzapfenabstand: 7.900 mm
Achsabstand im Drehgestell: 3.400 mm
Dienstgewicht:  83,0 t
Stundenleistung: 4×925 kW = 3.700 kW
Dauerleistung:  4×905 kW = 3.620 kW
Dienstgewicht: 83 t
Anfahrzugkraft: 274 kN
Dauerleistung der elektrischen Bremse: 3.600 kW
Höchstgeschwindigkeit: 160 km/h

Die 111 049-3 (91 80 6111 049-3 D-GfF) der GfF - Gesellschaft für Fahrzeugtechnik mbH (Crailsheim) fährt am 02 Juli 2026 mit einem Leerzug, bestehend aus zwei ex InterRegio-Wagen der 2. Klasse mit Mehrzweckabtei (Gattung Bimdz), durch den Bahnhof Kirchen/Sieg in Richtung Köln. Nochmals einen lieben Gruß an den freundlichen Lokführer zurück.

Die Lok wurde 1975 von Henschel in Kassel unter der Fabriknummer 31895 gebaut und an die Deutsche Bundesbahn geliefert. In der Lackierung gelb/weiß (wie hier) fuhr die Lok 1990 und 1991 als Lufthansa-Airport-Express die LHA-Verbindung Stuttgart–Frankfurt Flughafen. Ich finde diese Farbgestaltung steht der Lok sehr gut.

Technik und Geschichte:
Die DB Baureihe 111 war die Nachfolgerin der Schnellzuglok-Baureihe 110. Weil nach Ende der 110er-Produktion noch immer Bedarf an weiteren schnellfahrenden E-Loks bestand, wurde Anfang der 1970er Jahre von der damaligen Deutschen Bundesbahn entschieden, auf Basis bewährter Teile der Baureihe 110 die Nachfolgereihe 111 zu entwickeln. Besonderes Augenmerk legte man dabei auf die Verbesserung der Laufruhe bei hohen Geschwindigkeiten durch neue Drehgestelle und verbesserte Arbeitsbedingungen für den Lokführer. Hierzu wurde vom Bundesbahn-Zentralamt in München und dem Hersteller Krauss-Maffei der DB-Einheitsführerstand entwickelt, der nach neuesten ergonomischen Erkenntnissen gestaltet wurde und bis heute bei den meisten Neubau-Lokomotiven und Steuerwagen zum Einsatz kommt.

Die Konstruktion der Baureihe 111 lehnte sich im wesentlich an die der Baureihe 110 an, wurde jedoch in Teilen entscheidend verbessert bzw. erweitert. Im mechanischen Teil ist dabei insbesondere auf die neuartigen Drehgestelle zu verweisen, die Radsätze werden hierin über Lemniskatenlenker geführt. Für die Abstützung des Lokkastens kommen Flexicoilfedern zum Einsatz. Im elektrischen Teil der Baureihe 111 wurden die Fahrmotoren WB 372 der Baureihen 110 und 140 und deren Transformator weiterverwendet. Nachdem die Antriebskräfte ursprünglich über einen Gummiring-Kardanantrieb ähnlich dem der Baureihe 103 übertragen werden sollten, blieb man nach Versuchen mit der dazu umgebauten 110 466 beim bewährten Gummiringfederantrieb der Baureihe 110, da der Antrieb der Baureihe 103 erst jenseits von 160 km/h wesentliche Vorteile hatte. Auf dem Dach waren die neuen Einholm-Stromabnehmer Bauart SBS 65 vorgesehen, welche jedoch bei den Maschinen der ersten bis dritten Serie (111 001–146) nur zum Teil verwendet wurden und kurz darauf wieder abgebaut und gegen Scherenstromabnehmer der Bauart DBS 54 ausgetauscht wurden, da die Einholmstromabnehmer für die Baureihe 103 benötigt wurden. Deshalb fahren Loks der ersten Serien teilweise bis heute mit Scheren-Stromabnehmern DBS 54a. Ab 111 147 wurde dann ausnahmslos der SBS 65 verwendet, ab der fünften Bauserie (ab 111 179) dessen Weiterentwicklung SBS 81.

Die Platzierung des Trafos aufrecht in der Mitte des Maschinenraums wurde beibehalten, die Aufteilung des Maschinenraums jedoch so modifiziert, dass es vor und hinter dem Transformator nur einen mittigen Maschinenraumgang gibt. Die Schaltung der Fahrmotoren erfolgt in bewährter Manier hochspannungsseitig mittels elektromotorisch betriebenen Schaltwerks in 28 Fahrstufen über Thyristor-Lastschalter. Die Motoren können als elektrische Bremse genutzt werden, sie arbeiten dann jeder auf einen eigenen Bremswiderstand. Bremsleistung und Bremskraft konnten im Vergleich zur Baureihe 110 gesteigert werden. Die entstehende Wärme wird über Dachlüfter abgeführt, welche nun vom Bremsstrom angetrieben werden. Geregelt wird die Bremse über einen Hallgenerator, wie er bereits bei der letzten 110er-Serie zum Einsatz kam. Neben der elektrischen Bremse sind auch eine mehrlösige Druckluftbremse, eine pneumatische, direkt wirkende Zusatzbremse sowie je Drehgestell eine Spindelhandbremse vorhanden. Bei Betriebsbremsungen werden über das Führerbremsventil die indirekte und über den gekuppelt mitgeführten Bremssteller die elektrische Bremse angesteuert, mit deren Wirksamkeit die indirekte Druckluftbremse der Lok deaktiviert wird. Lediglich bei Schnellbremsungen wirken sowohl Druckluft- wie auch die elektrische Bremse. Fällt die Elektrische Bremse aus, steht sofort in vollem Umfang die indirekte Druckluftbremse zur Verfügung. Gegenwärtig wird bei den 111ern ein elektronischer Gleitschutz nachgerüstet, welcher sowohl auf die Druckluft- wie auch die Elektrische Bremse wirkt, nachdem die 111 in den Herbstmonaten stets zur Flachstellenbildung neigte.

Von den Loks der Baureihe 111 wurden zwischen 1974 bis 1984 insgesamt 227 Stück von verschiedenen Herstellern (AEG, BBC, Henschel, Krauss-Maffei, Krupp, Siemens) gebaut, ca. 60 Stück (Stand 2026) sind noch im Bestand der DB.

TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo'Bo'
Länge über Puffer: 16.750 mm
Höhe: 4.489 mm
Breite: 3.130 mm
Drehzapfenabstand: 7.900 mm
Achsabstand im Drehgestell: 3.400 mm
Dienstgewicht: 83,0 t
Stundenleistung: 4×925 kW = 3.700 kW
Dauerleistung: 4×905 kW = 3.620 kW
Dienstgewicht: 83 t
Anfahrzugkraft: 274 kN
Dauerleistung der elektrischen Bremse: 3.600 kW
Höchstgeschwindigkeit: 160 km/h

Armin Schwarz 03.07.2026, 109 Aufrufe, 2 Kommentare

EXIF: Belichtungsdauer: 1/500, Blende: 11/1, ISO400, Brennweite: 40/1

2 Kommentare, Alle Kommentare
Hans und Jeanny De Rond 3.7.2026 18:24

Hallo Armin
Schönes Foto, gefällt mir sehr gut,
für die 50 Jahre die die Lok auf dem Buckel hat sieht sie noch gut aus.
Liebe Grüße
Hans

Armin Schwarz 3.7.2026 21:06

Hallo Hans,
es freut mich sehr, dass es Dir gefällt.
Ja, die Lok sieht wirklich gut aus, sie wird wohl auch gut gepflegt, denn die Lackierung trägt sie auch schon 3 Jahre.
Liebe Grüße
Armin

Zwei gekuppelte siebenteilige ICE T der BR 411 bzw. 4011 fahren am 06 November 2026 durch den Bahnhof Kirchen/Sieg in Richtung Köln. Vorne der Tz 1110 „Naumburg (Saale)“ (93 80 5411 110-0 D-DB ff) und dahinter gekuppelt der ICE T Tz 1190 „Wien“, ex ÖBB ICE T, (93 81 4011 090-0 A-DB ff).

Nochmals einen Lieben Gruß an den freundlichen Lokführer zurück.

Diese ICE T haben die Zulassung für Deutschland und Österreich (inkl. ETCS), die Wagen Nr. 4 (Mittelwagen zweiter Klasse der Baureihe 411.8) haben jeweils eine Ausstattung mit Fahrradträger.
Zwei gekuppelte siebenteilige ICE T der BR 411 bzw. 4011 fahren am 06 November 2026 durch den Bahnhof Kirchen/Sieg in Richtung Köln. Vorne der Tz 1110 „Naumburg (Saale)“ (93 80 5411 110-0 D-DB ff) und dahinter gekuppelt der ICE T Tz 1190 „Wien“, ex ÖBB ICE T, (93 81 4011 090-0 A-DB ff). Nochmals einen Lieben Gruß an den freundlichen Lokführer zurück. Diese ICE T haben die Zulassung für Deutschland und Österreich (inkl. ETCS), die Wagen Nr. 4 (Mittelwagen zweiter Klasse der Baureihe 411.8) haben jeweils eine Ausstattung mit Fahrradträger.
Armin Schwarz

Zwei gekuppelte siebenteilige ICE T der BR 411 bzw. 4011 fahren am 06 November 2026 durch den Bahnhof Kirchen/Sieg in Richtung Köln. Vorne der Tz 1110 „Naumburg (Saale)“ (93 80 5411 110-0 D-DB ff) und dahinter gekuppelt der ICE T Tz 1190 „Wien“, ex ÖBB ICE T, (93 81 4011 090-0 A-DB ff).

Nochmals einen Lieben Gruß an den freundlichen Lokführer zurück.

Diese ICE T haben die Zulassung für Deutschland und Österreich (inkl. ETCS), die Wagen Nr. 4 (Mittelwagen zweiter Klasse der Baureihe 411.8) haben jeweils eine Ausstattung mit Fahrradträger.
Zwei gekuppelte siebenteilige ICE T der BR 411 bzw. 4011 fahren am 06 November 2026 durch den Bahnhof Kirchen/Sieg in Richtung Köln. Vorne der Tz 1110 „Naumburg (Saale)“ (93 80 5411 110-0 D-DB ff) und dahinter gekuppelt der ICE T Tz 1190 „Wien“, ex ÖBB ICE T, (93 81 4011 090-0 A-DB ff). Nochmals einen Lieben Gruß an den freundlichen Lokführer zurück. Diese ICE T haben die Zulassung für Deutschland und Österreich (inkl. ETCS), die Wagen Nr. 4 (Mittelwagen zweiter Klasse der Baureihe 411.8) haben jeweils eine Ausstattung mit Fahrradträger.
Armin Schwarz

Der siebenteilige ICE T Tz 1190 „Wien“, ex ÖBB ICE T, (93 81 4011 090-0 A-DB, von 2007 bis Dezember 2020 als 93 81 4011 090-0 A-ÖBB), ex DB 411 014-4 Tz 1114 „Bamberg“, fährt am 06 November 2026, gekuppelt mit dem
Durch den Bahnhof Kirchen/Sieg in Richtung Köln.

Der ICE T hat die Zulassung für Deutschland und Österreich (inkl. ETCS), der Wagen 4 (Mittelwagen zweiter Klasse der Baureihe 411.8) hat eine Ausstattung mit Fahrradträger.

ÖBB 4011
Ende 2004 wurden Pläne der ÖBB bekannt, ICE-T-Triebzüge als Nachfolger der ÖBB-Reihe 4010 einzusetzen. Für Versuchsfahrten zur Zulassung der Züge in Österreich eine Garnitur im Oktober 2005 im österreichischen Netz unterwegs.

Der Kaufvertrag über drei ICE-T-Garnituren, die im Dezember 2006 an die ÖBB abgetreten werden sollten, wurde im Februar 2006 unterschrieben. Diese Triebzüge kamen zwischen Dezember 2006 und Dezember 2008 im innerösterreichischen Verkehr zwischen Wien, Linz, Salzburg, Innsbruck und Bregenz ebenso zum Einsatz wie im grenzüberschreitenden Verkehr zwischen Wien und München. Dabei handelte es sich um drei siebenteilige Triebzüge der ersten Bauserie. Die Instandhaltung sollte weiterhin in München erfolgen. Ab dem Fahrplanwechsel Ende 2007 wurde zwischen Frankfurt am Main und Wien ein Zweistundentakt realisiert. Dazu bildeten die Deutsche Bahn und die ÖBB ein Joint Venture. Im Dezember 2007 wurde auch der Triebzug 1114 in 1190 umbeschriftet und als letzte der drei geplanten Einheiten an die ÖBB übergeben.

Im Dezember 2020 wurden die drei ÖBB-Züge an die Deutsche Bahn zurückgegeben. Der Rückkaufpreis wurde nicht bekanntgegeben. Die Züge blieben in Österreich eingestellt, Einsteller war nun wieder die DB AG.

ICE T Allgemein
Von diesen 7-teiligen Triebzüge mit Neigetechnik (BR 411) wurde 60 Stück von 1996 bis 2005 von dem Konsortium ICN T (Bombardier Transportation, Deutsche Waggonbau AG, DUEWAG, Fiat Ferroviaria und SIEMENS) in 2 Serien für die DB Fernverkehr AG gebaut. Von der 5-teiligen Variante (BR 415) waren es 11 Stück.

Der ICE T sieht äußerlich dem ICE 3 (BR 403 / 406) sehr ähnlich, wenn man aber auf die Drehgestelle schaut, sieht man aber schon den Unterschied. Der ICE T ist der Kurvenspezialist, er verfügt über eine spezielle Neigetechnik:
Der ICE T wurde 1999 in Betrieb genommen (1. Serie, die 2. Serie 2004). Er ist mit einer besonderen Technik konzipiert, um auf kurvenreichen Strecken den Wagenkasten ähnlich wie ein Motorradfahrer auf die Seite neigen zu können. Den ICE T gibt es in zwei Varianten, als Fünftiler (BR 415) und als Siebenteiler (BR DB 411 bzw. BR ÖBB 4011), welche aber miteinander gekuppelt und als Doppelzug gefahren werden können. Die fünfteilige Variante der Baureihe 415 beinhaltet ein Bordbistro und die siebenteilige Variante der Baureihe 411 zusätzlich noch einen Restaurantbereich. Am Anfang und Ende jedes ICE T bietet ein spezielles Abteil, das durch eine Glaswand vom Lokführer getrennt ist, die Möglichkeit diesem über die Schulter zu schauen.

Im Dezember 2013 wurde ein Modernisierungsprogramm für die ICE T-Flotte gestartet. Neben einer neuen Außenlackierung sowie neuen Teppichböden wurden die ICE T-Züge als einige der ersten Züge in Deutschland mit dem europaweiten Zugsicherungssystem ETCS (European Train Control System) ausgestattet. Damit kann die ICE T-Flotte beispielsweise auf der neugebauten Schnellfahrstrecke Halle/Leipzig - Erfurt eingesetzt werden, welche bis zu 50 Minuten Reisezeit einspart. Zudem fährt der ICE T nach Österreich und ermöglicht so zum Beispiel Direktverbindungen zwischen Frankfurt und Wien.

Ein siebenteiliger ICE T der BR 411 besteht aus:
•	Wagen 1 (BR 411.0): Trafowagen der ersten Klasse mit Führerstand (Steuerwagen) und Stromabnehmer, Gattung Apmzf, geführt als Wagen-Nr. 28 oder 38
•	Wagen 2 (BR 411.1): Stromrichterwagen der ersten/zweiten Klasse, Gattung ABpmz, geführt als Wagen-Nr. 27 oder 37Wagen 3 (BR 411.2): Fahrmotorwagen mit Bordrestaurant, Gattung WRmz, geführt als Wagen-Nr. 26 oder 36
•	Wagen 4 (BR 411.8): Mittelwagen zweiter Klasse (mit 3 Fahrradstellplätzen, Gattung Bpmdz, geführt als Wagen-Nr. 24 oder 34
•	Wagen 5 (BR 411.7): Fahrmotorwagen der zweiten Klasse (mit Info-Point), Gattung Bmpz, geführt als Wagen-Nr. 23 oder 33
•	Wagen 6 (BR 411.6): Stromrichterwagen der zweiten Klasse (mit 1 Rollstuhlplatz), Gattung Bpmbz. geführt als Wagen-Nr. 22 oder 32
•	Wagen 7 (BR 411.5): Trafowagen der zweiten Klasse mit Führerstand (Steuerwagen) und Stromabnehmer, Gattung Bpmzf, geführt als Wagen-Nr. 21 oder 31

TECHNISCHE DATEN (BR 411):
Betriebsaufnahme: 1999 (1.Serie) / 2004 (2. Serie)
Zugkonzept: Triebwagenzug, Kuppelbare Zugeinheiten (auch mit BR 415)
Zahl der Züge: 32 (1.Serie) / 28 (2. Serie) und 11 (5-teiler der BR 415)
Spurweite: 1.435 mm (Normalspur)
Achsfolge: 2’2’+(1A)(A1)+(1A)(A1)+2’2’+(1A)(A1)+(1A)(A1)+2’2’
Zahl der Wagen pro Zug: 7 (5 bei BR 405)
Breite: bis 2.850 mm
Höhe: bis 3.910
Drehzapfenabstand: 19.000 mm
Achsabstand im Drehgestell: 2.700 mm
Zuglänge: 184,4 m
Eigengewicht: 368 t
Antrieb: Elektrisch, Unterflur-Antrieb
Motortyp: Siemens 1TB2223-0GB03
Achsgetriebe: DURUTRAIL RK 18-2,53 von HENSCHEL Antriebstechnik GmbH
Übersetzungsverhältnis: 1: 2,53
Bremse: Elektrodynamische Bremsen, Scheibenbremsen, Magnetschienenbremsen und Federspeicherbremsen
Anzahl angetriebener Achsen: 8
Zugelassene Höchstgeschwindigkeit: 230 km/h
Leistung: 4.000 kW (3.000 kW BR 415)
Sitzplätze (BR 411 der 1.Serie): 359, davon 304 in der 2. Klasse, 55 in der 1. Klasse, zudem sind im Restaurant noch 24 Sitzplätze

Technik:
Die angetriebenen Mittelwagen verfügen jeweils über zwei angetriebene Achsen, und zwar jeweils die innenliegende eines Drehgestells. Jede Achse wird von einem vierpoligen, fremdbelüfteten Drehstrom-Asynchronmotor mit Kurzschlussläufer, vom Typ SIEMENS 1TB2223-0GB03 angetrieben. Die Motoren sind in Längsrichtung unterhalb des Wagenbodens aufgehängt. Die Kraftübertragung auf die Treibachsen erfolgt jeweils mittels einer Kardan-Gelenkwellen auf das Kegelrad-Achsgetriebe vom Typ DURUTRAIL RK 18-2,53 vom Hersteller HENSCHEL Antriebstechnik GmbH (Kassel). Das Getriebe hat ein Übersetzungsverhältnis von 1 : 2,53. Auch wenn der Name „HENSCHEL“ im Lokomotiv- und Triebfahrzeugbau verschwunden ist, so kann man den Namen doch noch in so mancher Lok oder Triebzug finden.

Die Stromrichter- und Fahrmotorwagen sind über eine Drehstromsammelschiene miteinander verbunden; die beiden Stromrichterwagen darüber hinaus mit einer Hochspannungsdachleitung, sodass ein gehobener Stromabnehmer genügt.

Trieb- und Laufdrehgestelle sind gleicher Bauart, tragen alle Komponenten der aktiven Neigetechnik und entsprechen denen der Pendolino ETR 460 und ETR 470. Die Neigetechnik wird über redundante Sensoren, deren Signale über Rechner in jedem Wagen verarbeitet werden, gesteuert. Diese Rechner steuern Hydraulikzylinder an, die den Wagenkasten neigen. Als Sensoren zum Einsatz kommen in den beiden Endwagen je zwei Kreisel im vorderen Drehgestell sowie vier Querbeschleunigungsmesser in beiden Drehgestellen. In jedem Wagen wurden je Wagenrechner, Beschleunigungsmesser, die auch Überschreitungen der Höchstgrenzen der Querbeschleunigung erfassen, und zwei Winkelgeber installiert. Die Wagenrechner sind über einen redundanten Bus miteinander verbunden. Die Drehgestelle sind mit einer aktiven, vom Wagenrechner gesteuerten Querfederung ausgerüstet, die den Wagenkasten beim Befahren von Kurven zentriert. Eine Komfortneigung bis zu vier Grad wirkt sich zwar auf den allgemeinen Fahrkomfort aus, ermöglicht jedoch noch kein bogenschnelles Fahren. Die für letzteres notwendige Neigung von bis zu 8 Grad ist nur unter Einsatz der Geschwindigkeitsüberwachung Neigetechnik (GNT) vorgesehen, bzw. zugelassen. Über dieses, auf der punktförmigen Zugbeeinflussung aufbauende System erfolgt dann die Überwachung der Neigetechnik-Fahrten, einschließlich der zugelassenen Höchstgeschwindigkeiten.

Die Züge verfügen über elektromotorische Bremsen (an allen angetriebenen Achsen), Scheibenbremsen (je drei Wellenbremsscheiben aus Sphäroguss an nicht angetriebenen, je zwei an angetriebenen Radsätzen) und Magnetschienenbremsen. Die Bremssteuerung nutzt vorrangig die dynamische Bremse und schaltet erst in höheren Bremsstufen Druckluftbremsen zu. Federspeicherbremsen dienen als Feststellbremsen. Auch zum Anhalten wird die Druckluftbremse zugeschaltet.

Die Endwagen sind 27.450 mm lang, die Mittelwagen 25.900 mmr. Der Achsstand der Drehgestelle liegt bei 2.700 mm. Gegenüber den ICE 3 wurde mit Blick auf das bogenschnelle Fahren die zulässige Radsatzlast von 17 auf 16 Tonnen gesenkt. Aus Gewichtsgründen wurden die Transformatoren und Stromabnehmer in die Endwagen eingebaut.

Nachdem die Ausrüstung der ICE-T-Flotte mit ETCS im August 2009 europaweit ausgeschrieben worden war, wurde der Auftrag im Dezember 2010 vergeben. Ein Teil der Fahrzeuge der zweiten Bauserie (17 Triebzüge) wurde für den Betrieb auf der Österreichischen Westbahn und der Unterinntalbahn bis Ende 2012 entsprechend ausgerüstet. Die übrigen Züge erhielten die Ausrüstung bis zur Inbetriebnahme der Schnellfahrstrecke Erfurt–Leipzig/Halle im Dezember 2015.
Der siebenteilige ICE T Tz 1190 „Wien“, ex ÖBB ICE T, (93 81 4011 090-0 A-DB, von 2007 bis Dezember 2020 als 93 81 4011 090-0 A-ÖBB), ex DB 411 014-4 Tz 1114 „Bamberg“, fährt am 06 November 2026, gekuppelt mit dem Durch den Bahnhof Kirchen/Sieg in Richtung Köln. Der ICE T hat die Zulassung für Deutschland und Österreich (inkl. ETCS), der Wagen 4 (Mittelwagen zweiter Klasse der Baureihe 411.8) hat eine Ausstattung mit Fahrradträger. ÖBB 4011 Ende 2004 wurden Pläne der ÖBB bekannt, ICE-T-Triebzüge als Nachfolger der ÖBB-Reihe 4010 einzusetzen. Für Versuchsfahrten zur Zulassung der Züge in Österreich eine Garnitur im Oktober 2005 im österreichischen Netz unterwegs. Der Kaufvertrag über drei ICE-T-Garnituren, die im Dezember 2006 an die ÖBB abgetreten werden sollten, wurde im Februar 2006 unterschrieben. Diese Triebzüge kamen zwischen Dezember 2006 und Dezember 2008 im innerösterreichischen Verkehr zwischen Wien, Linz, Salzburg, Innsbruck und Bregenz ebenso zum Einsatz wie im grenzüberschreitenden Verkehr zwischen Wien und München. Dabei handelte es sich um drei siebenteilige Triebzüge der ersten Bauserie. Die Instandhaltung sollte weiterhin in München erfolgen. Ab dem Fahrplanwechsel Ende 2007 wurde zwischen Frankfurt am Main und Wien ein Zweistundentakt realisiert. Dazu bildeten die Deutsche Bahn und die ÖBB ein Joint Venture. Im Dezember 2007 wurde auch der Triebzug 1114 in 1190 umbeschriftet und als letzte der drei geplanten Einheiten an die ÖBB übergeben. Im Dezember 2020 wurden die drei ÖBB-Züge an die Deutsche Bahn zurückgegeben. Der Rückkaufpreis wurde nicht bekanntgegeben. Die Züge blieben in Österreich eingestellt, Einsteller war nun wieder die DB AG. ICE T Allgemein Von diesen 7-teiligen Triebzüge mit Neigetechnik (BR 411) wurde 60 Stück von 1996 bis 2005 von dem Konsortium ICN T (Bombardier Transportation, Deutsche Waggonbau AG, DUEWAG, Fiat Ferroviaria und SIEMENS) in 2 Serien für die DB Fernverkehr AG gebaut. Von der 5-teiligen Variante (BR 415) waren es 11 Stück. Der ICE T sieht äußerlich dem ICE 3 (BR 403 / 406) sehr ähnlich, wenn man aber auf die Drehgestelle schaut, sieht man aber schon den Unterschied. Der ICE T ist der Kurvenspezialist, er verfügt über eine spezielle Neigetechnik: Der ICE T wurde 1999 in Betrieb genommen (1. Serie, die 2. Serie 2004). Er ist mit einer besonderen Technik konzipiert, um auf kurvenreichen Strecken den Wagenkasten ähnlich wie ein Motorradfahrer auf die Seite neigen zu können. Den ICE T gibt es in zwei Varianten, als Fünftiler (BR 415) und als Siebenteiler (BR DB 411 bzw. BR ÖBB 4011), welche aber miteinander gekuppelt und als Doppelzug gefahren werden können. Die fünfteilige Variante der Baureihe 415 beinhaltet ein Bordbistro und die siebenteilige Variante der Baureihe 411 zusätzlich noch einen Restaurantbereich. Am Anfang und Ende jedes ICE T bietet ein spezielles Abteil, das durch eine Glaswand vom Lokführer getrennt ist, die Möglichkeit diesem über die Schulter zu schauen. Im Dezember 2013 wurde ein Modernisierungsprogramm für die ICE T-Flotte gestartet. Neben einer neuen Außenlackierung sowie neuen Teppichböden wurden die ICE T-Züge als einige der ersten Züge in Deutschland mit dem europaweiten Zugsicherungssystem ETCS (European Train Control System) ausgestattet. Damit kann die ICE T-Flotte beispielsweise auf der neugebauten Schnellfahrstrecke Halle/Leipzig - Erfurt eingesetzt werden, welche bis zu 50 Minuten Reisezeit einspart. Zudem fährt der ICE T nach Österreich und ermöglicht so zum Beispiel Direktverbindungen zwischen Frankfurt und Wien. Ein siebenteiliger ICE T der BR 411 besteht aus: • Wagen 1 (BR 411.0): Trafowagen der ersten Klasse mit Führerstand (Steuerwagen) und Stromabnehmer, Gattung Apmzf, geführt als Wagen-Nr. 28 oder 38 • Wagen 2 (BR 411.1): Stromrichterwagen der ersten/zweiten Klasse, Gattung ABpmz, geführt als Wagen-Nr. 27 oder 37Wagen 3 (BR 411.2): Fahrmotorwagen mit Bordrestaurant, Gattung WRmz, geführt als Wagen-Nr. 26 oder 36 • Wagen 4 (BR 411.8): Mittelwagen zweiter Klasse (mit 3 Fahrradstellplätzen, Gattung Bpmdz, geführt als Wagen-Nr. 24 oder 34 • Wagen 5 (BR 411.7): Fahrmotorwagen der zweiten Klasse (mit Info-Point), Gattung Bmpz, geführt als Wagen-Nr. 23 oder 33 • Wagen 6 (BR 411.6): Stromrichterwagen der zweiten Klasse (mit 1 Rollstuhlplatz), Gattung Bpmbz. geführt als Wagen-Nr. 22 oder 32 • Wagen 7 (BR 411.5): Trafowagen der zweiten Klasse mit Führerstand (Steuerwagen) und Stromabnehmer, Gattung Bpmzf, geführt als Wagen-Nr. 21 oder 31 TECHNISCHE DATEN (BR 411): Betriebsaufnahme: 1999 (1.Serie) / 2004 (2. Serie) Zugkonzept: Triebwagenzug, Kuppelbare Zugeinheiten (auch mit BR 415) Zahl der Züge: 32 (1.Serie) / 28 (2. Serie) und 11 (5-teiler der BR 415) Spurweite: 1.435 mm (Normalspur) Achsfolge: 2’2’+(1A)(A1)+(1A)(A1)+2’2’+(1A)(A1)+(1A)(A1)+2’2’ Zahl der Wagen pro Zug: 7 (5 bei BR 405) Breite: bis 2.850 mm Höhe: bis 3.910 Drehzapfenabstand: 19.000 mm Achsabstand im Drehgestell: 2.700 mm Zuglänge: 184,4 m Eigengewicht: 368 t Antrieb: Elektrisch, Unterflur-Antrieb Motortyp: Siemens 1TB2223-0GB03 Achsgetriebe: DURUTRAIL RK 18-2,53 von HENSCHEL Antriebstechnik GmbH Übersetzungsverhältnis: 1: 2,53 Bremse: Elektrodynamische Bremsen, Scheibenbremsen, Magnetschienenbremsen und Federspeicherbremsen Anzahl angetriebener Achsen: 8 Zugelassene Höchstgeschwindigkeit: 230 km/h Leistung: 4.000 kW (3.000 kW BR 415) Sitzplätze (BR 411 der 1.Serie): 359, davon 304 in der 2. Klasse, 55 in der 1. Klasse, zudem sind im Restaurant noch 24 Sitzplätze Technik: Die angetriebenen Mittelwagen verfügen jeweils über zwei angetriebene Achsen, und zwar jeweils die innenliegende eines Drehgestells. Jede Achse wird von einem vierpoligen, fremdbelüfteten Drehstrom-Asynchronmotor mit Kurzschlussläufer, vom Typ SIEMENS 1TB2223-0GB03 angetrieben. Die Motoren sind in Längsrichtung unterhalb des Wagenbodens aufgehängt. Die Kraftübertragung auf die Treibachsen erfolgt jeweils mittels einer Kardan-Gelenkwellen auf das Kegelrad-Achsgetriebe vom Typ DURUTRAIL RK 18-2,53 vom Hersteller HENSCHEL Antriebstechnik GmbH (Kassel). Das Getriebe hat ein Übersetzungsverhältnis von 1 : 2,53. Auch wenn der Name „HENSCHEL“ im Lokomotiv- und Triebfahrzeugbau verschwunden ist, so kann man den Namen doch noch in so mancher Lok oder Triebzug finden. Die Stromrichter- und Fahrmotorwagen sind über eine Drehstromsammelschiene miteinander verbunden; die beiden Stromrichterwagen darüber hinaus mit einer Hochspannungsdachleitung, sodass ein gehobener Stromabnehmer genügt. Trieb- und Laufdrehgestelle sind gleicher Bauart, tragen alle Komponenten der aktiven Neigetechnik und entsprechen denen der Pendolino ETR 460 und ETR 470. Die Neigetechnik wird über redundante Sensoren, deren Signale über Rechner in jedem Wagen verarbeitet werden, gesteuert. Diese Rechner steuern Hydraulikzylinder an, die den Wagenkasten neigen. Als Sensoren zum Einsatz kommen in den beiden Endwagen je zwei Kreisel im vorderen Drehgestell sowie vier Querbeschleunigungsmesser in beiden Drehgestellen. In jedem Wagen wurden je Wagenrechner, Beschleunigungsmesser, die auch Überschreitungen der Höchstgrenzen der Querbeschleunigung erfassen, und zwei Winkelgeber installiert. Die Wagenrechner sind über einen redundanten Bus miteinander verbunden. Die Drehgestelle sind mit einer aktiven, vom Wagenrechner gesteuerten Querfederung ausgerüstet, die den Wagenkasten beim Befahren von Kurven zentriert. Eine Komfortneigung bis zu vier Grad wirkt sich zwar auf den allgemeinen Fahrkomfort aus, ermöglicht jedoch noch kein bogenschnelles Fahren. Die für letzteres notwendige Neigung von bis zu 8 Grad ist nur unter Einsatz der Geschwindigkeitsüberwachung Neigetechnik (GNT) vorgesehen, bzw. zugelassen. Über dieses, auf der punktförmigen Zugbeeinflussung aufbauende System erfolgt dann die Überwachung der Neigetechnik-Fahrten, einschließlich der zugelassenen Höchstgeschwindigkeiten. Die Züge verfügen über elektromotorische Bremsen (an allen angetriebenen Achsen), Scheibenbremsen (je drei Wellenbremsscheiben aus Sphäroguss an nicht angetriebenen, je zwei an angetriebenen Radsätzen) und Magnetschienenbremsen. Die Bremssteuerung nutzt vorrangig die dynamische Bremse und schaltet erst in höheren Bremsstufen Druckluftbremsen zu. Federspeicherbremsen dienen als Feststellbremsen. Auch zum Anhalten wird die Druckluftbremse zugeschaltet. Die Endwagen sind 27.450 mm lang, die Mittelwagen 25.900 mmr. Der Achsstand der Drehgestelle liegt bei 2.700 mm. Gegenüber den ICE 3 wurde mit Blick auf das bogenschnelle Fahren die zulässige Radsatzlast von 17 auf 16 Tonnen gesenkt. Aus Gewichtsgründen wurden die Transformatoren und Stromabnehmer in die Endwagen eingebaut. Nachdem die Ausrüstung der ICE-T-Flotte mit ETCS im August 2009 europaweit ausgeschrieben worden war, wurde der Auftrag im Dezember 2010 vergeben. Ein Teil der Fahrzeuge der zweiten Bauserie (17 Triebzüge) wurde für den Betrieb auf der Österreichischen Westbahn und der Unterinntalbahn bis Ende 2012 entsprechend ausgerüstet. Die übrigen Züge erhielten die Ausrüstung bis zur Inbetriebnahme der Schnellfahrstrecke Erfurt–Leipzig/Halle im Dezember 2015.
