Gleisbau- und Gleiskraftwagenanhänger Fotos
67 Bilder
Blick am 20 Mai 2025 aus einem Zug auf den Abstellbereich (Schieneninfrastruktur) der Eiffage Infra-Rail GmbH in Herne (ehemals Heitkamp Rail GmbH):
Vorne steht der Klv 53 mit einem neuem MKG 76 Ladekran (der MKG Maschinen- und Kranbau GmbH, Garrel), 99 80 9685 028-9 D-ERD, mit zwei Kla 03 - Anhänger für schweren Rottenkraftwagen. Hinten der Kla 03 – 99 80 9783 131-2 D-ERD und vorne der 99 80 9683 132-0 D-ERD. Die Abkürzung Klv steht für Kleinwagen mit Verbrennungsmotor. Oft wird er auch als Skl 53 bezeichnet, wobei das Skl für Schwerkleinwagen steht.
Rechts dahinter die an die Eiffage Infra-Rail vermietete 275 807-6 (92 80 1275 807-6 D-NRAIL), eine Vossloh G 1206 der der Northrail GmbH. Sie wurde 1999 von der Vossloh Locomotives GmbH in Kiel-Friedrichsort unter der Fabriknummer 1001016, als Mietlok der Vossloh, gebaut. Nach vielen Stationen ging sie 2024 an Northrail GmbH in Hamburg.
Und hinten die SIEMENS Vectron Dual Mode 248 025-9 (90 80 2248 025-9 D-ERD) der Eiffage Infra-Rail. Die SIEMENS Vectron DM wurde 2022 von Siemens Mobility GmbH in München-Allach unter der Fabriknummer 23164 gebaut und im Januar 2023 an die Eiffage Infra-Rail geliefert.
Eiffage ist ein börsennotiertes französisches Bauunternehmen mit Firmensitz in Vélizy-Villacoublay. In Deutschland hat die Eiffage Infra-Rail GmbH ihren Sitz in Herne. Im Jahre 2010 übernahm Eiffage von Heijmans den Bereich Schieneninfrastruktur der ehemaligen Firma Heitkamp. Die Gleisbaugeräte und die zugehörige Werkstatt sind auf dem Gelände der ehemaligen Heitkamp Bauholding in Herne-Wanne beheimatet.
Armin Schwarz
Armin Schwarz
Deutschland / Bahndienstfahrzeuge / Rottenkraftwagen, GAF, SKL, Klv, MZA, etc., Deutschland / Dieselloks / BR 275 (MaK G 1206), Deutschland / Unternehmen / Eiffage Infra-Rail GmbH (Herne) | ERD, Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger, Deutschland / Hybrid- und Zweikraftloks / BR 248 - Siemens Vectron Dual Mode
40 1400x981 Px, 24.05.2025
BBN-17, ein Gleiskraftwagen SKL 26 LK, Schweres Nebenfahrzeug Nr. 29.1.045, der Bahnbau Nord GmbH (Henstedt-Ulzburg), ex DR 29.1.045, mit einem Gleiskraftwagenanhänger, fährt am 19.03.2019 durch den Hbf Hamburg.
Das Fahrzeug wurde 1993 von GBM unter der Fabriknummer 29.1.045 gebaut.
Armin Schwarz
Armin Schwarz
BBN-17, ein Gleiskraftwagen SKL 26 LK, Schweres Nebenfahrzeug Nr. 29.1.045, der Bahnbau Nord GmbH (Henstedt-Ulzburg), ex DR 29.1.045, mit einem Gleiskraftwagenanhänger, fährt am 19.03.2019 durch den Hbf Hamburg.
Das Fahrzeug wurde 1993 von GBM unter der Fabriknummer 29.1.045 gebaut.
Armin Schwarz
Armin Schwarz
Der Klv 53 der Bauart BA 531 - Schwerer Rottenkraftwagen mit der Schwer Kleinwagen Nr. 99 80 9610 001-6 der SEK e.K. (Horst) bzw. Martin Steinbrecher Gleisbau GmbH, rangiert am 31.05.2022, mit dem vorangestellten Gleiskraftwagenanhänger Kla 03 (Kleinagen Nr. 99 80 9750 429-9) und angehangen Gleiskraftwagenanhänger Kla 03 (Kleinagen Nr. 99 80 9750 430-7), beim/im Hbf Münster (Westf.).
Die Abkürzung Klv steht für Kleinwagen mit Verbrennungsmotor. Oft wird er auch als Skl 53 bezeichnet, wobei das Skl für Schwerkleinwagen steht. Die Bauart BA 531 hat einen Deutz-Dieselmotor vom Typ F6L 413 mit 116 PS Leistung und eine Ladekran vom Typ Atlas AK 3001 DB
TECHNISCHE DATEN von Klv 53
Spurweite: 1.435 mm (Normalspur)
Achsformel: B
Länge über Puffer: 6.870 mm
Achsabstand: 3.750 mm
Höchstgeschwindigkeit : 70 km/h
Eigengewicht: 10 t (ursprünglich 8.100 kg)
Nutzlast: 6 t
Anhängelast: 42 t
Zur Mitfahrt zugel. Personen: 6
Motor: Deutz luftgekühlter 6-Zylinder-V-Dieselmotor F 6L 413 V
Motorleistung: 85 kW (116 PS)
TECHNISCHE DATEN der Kla 03
Länge über Puffer: 6.300 mm bzw. 6.400 mm
Achsabstand: 3.750 mm bzw. 3.800 mm
Höchstgeschwindigkeit : 70 km/h
Eigengewicht: 4,2
Nutzlast: 10 t
Armin Schwarz
Armin Schwarz
Ein „Edelweiß“ ziert das GAF 100 R - 57138 der LW - Leonhard Weiss GmbH & Co. KG (Göppingen), das mit einem Gleiskraftwagenanhänger Kla 03 / Kleinwagenanhänger Kla 03 am 17 April 2023 beim Bahnhof Bamberg abgestellt ist.
Die Gleisbaufirma Leonhard Weiss aus Göppingen ließ im Jahr 2020 bei der GBM Gleisbaumechanik Brandenburg/H. GmbH in Brandenburg an der Havel 3 Stück Gleisarbeitsfahrzeuge GAF 100 R einem Retrofit (Neuaufbau/Modernisierung) unterziehen.
Im Rahmen des Retrofit-Programms „GAF 100 Plus“ wurden die Spenderfahrzeuge umgebaut und modernisiert, um diese optimal an die Ansprüche des Kunden sowie die umweltspezifischen und technischen Vorgaben anzupassen. Dabei wurden diverse Bauteile z.B. die Bremsanlage, die Hydraulik und Elektrik aufgearbeitet oder erneuert. Den heutigen Ansprüchen nicht mehr entsprechende Bauteile, wie die Kabine, der Kran und der Motor werden durch Neuteile ersetzt, die den aktuellen und zukünftigen Einsatzbedingungen entsprechen.
Armin Schwarz
Armin Schwarz
Deutschland / Bahndienstfahrzeuge / Rottenkraftwagen, GAF, SKL, Klv, MZA, etc., Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger, Deutschland / Unternehmen / LW - LEONHARD WEISS, Deutschland / Bahndienstfahrzeuge / BR 741.6 (GAF 100 R/Modernisiert)
182 1400x1062 Px, 29.11.2023
Der Gleiskraftwagenanhänger GKW-A, Kleinwagen-Nr. D-BMSS 99 80 9750 489-3 der BMS Schlage (Lieske) ist am 26.08.2023 in Herdorf auf dem Rbf der KSW, Betriebsstätte FGE -Freien Grunder Eisenbahn, abgestellt.
Der Kleinwagenanhänger 34.1 Typ GKW-A -H 25 (der BA 341) wurde 1962 vom RAW Schönweide gebaut. Von der fünfstelligen Fabriknummer kann ich leider nur die letzten drei Ziffern (??392) genau erkennen. Bei diesem Anhänger wurden die Seiten- und Stirnwandklappen gegen einen aufgesteckten Aufsatzrahmen getauscht.
Wie auch die Deutsche Bundesbahn (DB) setzte die Deutsche Reichsbahn (DR) in der DDR Kleinwagen mit eigenem Antrieb und passende Anhänger im Streckenunterhalt ein. Während die Bundesbahn die Abkürzung Klv und Kla (Kleinwagen mit Verbrennungsmotor bzw. -Anhänger) verwendete, kürzte die DR mit den Buchstaben GKW für Gleiskraftwagen bzw. GKW-A für Gleiskraftwagen-Anhänger ab.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Kupplung: 4.000 mm
Achsabstand: 2.000 mm
Laufraddurchmesser: 560 mm
Eigengewicht: 3.400 kg
Nutzlast: 8 t (ursprünglich lt. Fabrikschild 9.500 kg)
Zul. Geschwindigkeit (Hg): 60 km/h
Handbremse: Ja
Armin Schwarz
Armin Schwarz
Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger, Deutschland / Unternehmen / BMS Schlage (Lieske)
176 1400x957 Px, 01.09.2023
Der Gleiskraftwagenanhänger GKW-A, Kleinwagen-Nr. D-BMSS 99 80 9750 489-3 der BMS Schlage (Lieske) ist am 26.08.2023 in Herdorf auf dem Rbf der KSW, Betriebsstätte FGE -Freien Grunder Eisenbahn, abgestellt.
Der Kleinwagenanhänger 34.1 Typ GKW-A -H 25 (der BA 341) wurde 1962 vom RAW Schönweide gebaut. Von der fünfstelligen Fabriknummer kann ich leider nur die letzten drei Ziffern (??392) genau erkennen. Bei diesem Anhänger wurden die Seiten- und Stirnwandklappen gegen einen aufgesteckten Aufsatzrahmen getauscht.
Wie auch die Deutsche Bundesbahn (DB) setzte die Deutsche Reichsbahn (DR) in der DDR Kleinwagen mit eigenem Antrieb und passende Anhänger im Streckenunterhalt ein. Während die Bundesbahn die Abkürzung Klv und Kla (Kleinwagen mit Verbrennungsmotor bzw. -Anhänger) verwendete, kürzte die DR mit den Buchstaben GKW für Gleiskraftwagen bzw. GKW-A für Gleiskraftwagen-Anhänger ab.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Kupplung: 4.000 mm
Achsabstand: 2.000 mm
Laufraddurchmesser: 560 mm
Eigengewicht: 3.400 kg
Nutzlast: 8 t (ursprünglich lt. Fabrikschild 9.500 kg)
Zul. Geschwindigkeit (Hg): 60 km/h
Handbremse: Ja
Armin Schwarz
Armin Schwarz
Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger, Deutschland / Unternehmen / BMS Schlage (Lieske)
152 1400x933 Px, 01.09.2023
Der Gleiskraftwagenanhänger GKW-A, Kleinwagen-Nr. D-BMSS 99 80 9750 489-3 der BMS Schlage (Lieske) ist am 26.08.2023 in Herdorf auf dem Rbf der KSW, Betriebsstätte FGE -Freien Grunder Eisenbahn, abgestellt.
Der Kleinwagenanhänger 34.1 Typ GKW-A -H 25 (der BA 341) wurde 1962 vom RAW Schönweide gebaut. Von der fünfstelligen Fabriknummer kann ich leider nur die letzten drei Ziffern (??392) genau erkennen. Bei diesem Anhänger wurden die Seiten- und Stirnwandklappen gegen einen aufgesteckten Aufsatzrahmen getauscht.
Wie auch die Deutsche Bundesbahn (DB) setzte die Deutsche Reichsbahn (DR) in der DDR Kleinwagen mit eigenem Antrieb und passende Anhänger im Streckenunterhalt ein. Während die Bundesbahn die Abkürzung Klv und Kla (Kleinwagen mit Verbrennungsmotor bzw. -Anhänger) verwendete, kürzte die DR mit den Buchstaben GKW für Gleiskraftwagen bzw. GKW-A für Gleiskraftwagen-Anhänger ab.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Kupplung: 4.000 mm
Achsabstand: 2.000 mm
Laufraddurchmesser: 560 mm
Eigengewicht: 3.400 kg
Nutzlast: 8 t (ursprünglich lt. Fabrikschild 9.500 kg)
Zul. Geschwindigkeit (Hg): 60 km/h
Handbremse: Ja
Armin Schwarz
Armin Schwarz
Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger, Deutschland / Unternehmen / BMS Schlage (Lieske)
165 1400x976 Px, 01.09.2023
DB 741 131 ein Gleisarbeitsfahrzeug GAF 100 R (Schweres Nebenfahrzeug Nr. 99 80 9420 037-0, ex 97 17 50 011 18-3), mit dem Gleiskraftwagenanhänger H27, Schweres Nebenfahrzeug Nr. D-DB 99 80 9750 276-4 (Anhängerfahrzeug BR 771 725) beide von der DB Netz AG, sind am 13.08.2023 in Kreuztal abgestellt. Da ich kein Fabrikschild finden konnte, kann ich keine ehemalige Nr. zuordnen.
Das GAF 100 R wurde 1996 von GBM (Gleisbaumechanik Brandenburg/H. GmbH) unter der Fabriknummer 52.1.124 gebaut, es hat die EBA Nummer EBA 96 P01 N023.
Das Gleisarbeitsfahrzeuge GAF 100 R ist ein Nebenfahrzeug das von der Firma GBM Gleisbaumechanik Brandenburg/H. GmbH gebaut wurde. Mit ihm können Personen (zur Mitfahrt sind 6 Personen zugelassen), Material und Ausrüstungen befördert werden können. Zudem hat es einen Palfinger PK 9001 Kran.
Der Antrieb des zweiachsigen Fahrzeuges erfolgt von einem 6 Zylinder, wassergekühlten MAM D 0826 LOH 07 Dieselmotor mit 169 kW (230 PS) Leistung über Lastschaltwendegetriebe auf die Radsatzgetriebe.
Technische Daten GAF:
Achsfolge: B
Länge über Puffer: 9.100 mm
Achsabstand: 4.800 mm
Treibraddurchmesser: 750 mm (neu)
Höchstgeschwindigkeit: 100 km/h
Eigengewicht: 16 t
Zul. Anhängelast: 40 t / (80 t mit Regelzugeinrichtung Hg 60 km/h)
Nutzlast : 5,0 t
Zur Mitfahrt zugel. Personen: 6
Der Antrieb des zweiachsigen Fahrzeuges erfolgt von einem 6 Zylinder, wassergekühlten MAN D 0826 LOH 07 Dieselmotor mit 169 kW (230 PS) Leistung über Lastschaltwendegetriebe auf die Radsatzgetriebe.
Der H 27 (Anhänger zu GAF 100) wurde von der GBM (Gleisbaumechanik Brandenburg/H. GmbH) gebaut.
Der GBM beschreibt dieses Fahrzeug wie folgt:
Der Anhänger H 27 wurde im Zusammenhang mit den Nebenfahrzeugen der Gleisbaumechanik Brandenburg entwickelt und ist in Ladeflächenhöhe, Kupplungsausführung sowie Energie - und Pneumatikanschlüssen diesen angepasst. Eine Anpassung an weitere Gerätesysteme ist nach Kundenwunsch möglich. Der Anhänger H 27 dient dem Transport von Baumaschinen, er ist aber auch gut für das Transportieren von Stückgut, Kleinteilen und Schienen geeignet. Der H 27 ist mit einem Paar einhängebarer Auffahrrampen ausgerüstet. Die Montage der Auffahrrampen kann mit 2 Personen realisiert werden. In seinen Abmessungen erfüllt er die Anforderungen nach EBO, Anlage 8. Der H 27 hat eine Spurweite von 1.435 mm. Der Fußboden des H 27 ist so dimensioniert, daß ein Befahren mit Gabelstaplern mit einer Radlast von 30 kN möglich ist. Zu den Fahrzeugenden hin ist der Fußboden geneigt ausgeführt. Dadurch verringert sich die Fußbodenhöhe von 1.000 mm über Schienenoberkante im mittleren Bereich auf 700 mm über Schienenoberkante. Durch angelegte Auffahrrampen ist es möglich, auf den H 27 mit Baumaschinen zu fahren.
Technische Daten Gleiskraftwagenanhänger:
Achsanzahl: 2
Achsabstand: 6.000 mm
Länge über Puffer: 9.750 mm
Höchstgeschwindigkeit: 100 km/h (vorgestellt 80 km/h)
Eigengewicht: 9,3 t
Zul. Anhängelast: 40 t
Nutzlast : 25,0 t
Armin Schwarz
Armin Schwarz
Nun haben die Anhänger H 27 (Anhänger zu den GAF 100) bei der DB eine eigene Baureihenbezeichnung und zwar BR 771. Auch die ganzen Gleiskraftwagenanhänger (H27 und die Kla´s) haben nun UIC-Nummer bekommen, sie werden eingereiht unter 99 80 9750 xxx.
DB 741 131 ein Gleisarbeitsfahrzeug GAF 100 R (Schweres Nebenfahrzeug Nr. 99 80 9420 037-0, ex 97 17 50 011 18-3), mit dem Gleiskraftwagenanhänger H27, Schweres Nebenfahrzeug Nr. D-DB 99 80 9750 276-4 (Anhängerfahrzeug BR 771 725) beide von der DB Netz AG, sind am 13.08.2023 in Kreuztal abgestellt. Da ich kein Fabrikschild finden konnte, kann ich keine ehemalige Nr. zuordnen.
Das GAF 100 R wurde 1996 von GBM (Gleisbaumechanik Brandenburg/H. GmbH) unter der Fabriknummer 52.1.124 gebaut, es hat die EBA Nummer EBA 96 P01 N023.
Das Gleisarbeitsfahrzeuge GAF 100 R ist ein Nebenfahrzeug das von der Firma GBM Gleisbaumechanik Brandenburg/H. GmbH gebaut wurde. Mit ihm können Personen (zur Mitfahrt sind 6 Personen zugelassen), Material und Ausrüstungen befördert werden können. Zudem hat es einen Palfinger PK 9001 Kran.
Der Antrieb des zweiachsigen Fahrzeuges erfolgt von einem 6 Zylinder, wassergekühlten MAM D 0826 LOH 07 Dieselmotor mit 169 kW (230 PS) Leistung über Lastschaltwendegetriebe auf die Radsatzgetriebe.
Technische Daten GAF:
Achsfolge: B
Länge über Puffer: 9.100 mm
Achsabstand: 4.800 mm
Treibraddurchmesser: 750 mm (neu)
Höchstgeschwindigkeit: 100 km/h
Eigengewicht: 16 t
Zul. Anhängelast: 40 t / (80 t mit Regelzugeinrichtung Hg 60 km/h)
Nutzlast : 5,0 t
Zur Mitfahrt zugel. Personen: 6
Der Antrieb des zweiachsigen Fahrzeuges erfolgt von einem 6 Zylinder, wassergekühlten MAN D 0826 LOH 07 Dieselmotor mit 169 kW (230 PS) Leistung über Lastschaltwendegetriebe auf die Radsatzgetriebe.
Der H 27 (Anhänger zu GAF 100) wurde von der GBM (Gleisbaumechanik Brandenburg/H. GmbH) gebaut.
Der GBM beschreibt dieses Fahrzeug wie folgt:
Der Anhänger H 27 wurde im Zusammenhang mit den Nebenfahrzeugen der Gleisbaumechanik Brandenburg entwickelt und ist in Ladeflächenhöhe, Kupplungsausführung sowie Energie - und Pneumatikanschlüssen diesen angepasst. Eine Anpassung an weitere Gerätesysteme ist nach Kundenwunsch möglich. Der Anhänger H 27 dient dem Transport von Baumaschinen, er ist aber auch gut für das Transportieren von Stückgut, Kleinteilen und Schienen geeignet. Der H 27 ist mit einem Paar einhängebarer Auffahrrampen ausgerüstet. Die Montage der Auffahrrampen kann mit 2 Personen realisiert werden. In seinen Abmessungen erfüllt er die Anforderungen nach EBO, Anlage 8. Der H 27 hat eine Spurweite von 1.435 mm. Der Fußboden des H 27 ist so dimensioniert, daß ein Befahren mit Gabelstaplern mit einer Radlast von 30 kN möglich ist. Zu den Fahrzeugenden hin ist der Fußboden geneigt ausgeführt. Dadurch verringert sich die Fußbodenhöhe von 1.000 mm über Schienenoberkante im mittleren Bereich auf 700 mm über Schienenoberkante. Durch angelegte Auffahrrampen ist es möglich, auf den H 27 mit Baumaschinen zu fahren.
Technische Daten Gleiskraftwagenanhänger:
Achsanzahl: 2
Achsabstand: 6.000 mm
Länge über Puffer: 9.750 mm
Höchstgeschwindigkeit: 100 km/h (vorgestellt 80 km/h)
Eigengewicht: 9,3 t
Zul. Anhängelast: 40 t
Nutzlast : 25,0 t
Armin Schwarz
Armin Schwarz
Nun haben die Anhänger H 27 (Anhänger zu den GAF 100) bei der DB eine eigene Baureihenbezeichnung und zwar BR 771. Auch die ganzen Gleiskraftwagenanhänger (H27 und die Kla´s) haben nun UIC-Nummer bekommen, sie werden eingereiht unter 99 80 9750 xxx.
Der Gleiskraftwagenanhänger H27, Schweres Nebenfahrzeug Nr. D-DB 99 80 9750 276-4 (Anhängerfahrzeug BR 771 725) der DB Netz AG ist am 13.08.2023 in Kreuztal abgestellt. Davor und daran gekuppelt das Gleisarbeitsfahrzeug GAF 100 R - DB 741 131 (Schweres Nebenfahrzeug Nr. 99 80 9420 037-0, ex 97 17 50 011 18-3).
Der H 27 (Anhänger zu GAF 100) wurde von der GBM (Gleisbaumechanik Brandenburg/H. GmbH) gebaut.
Der GBM beschreibt dieses Fahrzeug wie folgt:
Der Anhänger H 27 wurde im Zusammenhang mit den Nebenfahrzeugen der Gleisbaumechanik Brandenburg entwickelt und ist in Ladeflächenhöhe, Kupplungsausführung sowie Energie - und Pneumatikanschlüssen diesen angepasst. Eine Anpassung an weitere Gerätesysteme ist nach Kundenwunsch möglich. Der Anhänger H 27 dient dem Transport von Baumaschinen, er ist aber auch gut für das Transportieren von Stückgut, Kleinteilen und Schienen geeignet. Der H 27 ist mit einem Paar einhängebarer Auffahrrampen ausgerüstet. Die Montage der Auffahrrampen kann mit 2 Personen realisiert werden. In seinen Abmessungen erfüllt er die Anforderungen nach EBO, Anlage 8. Der H 27 hat eine Spurweite von 1.435 mm. Der Fußboden des H 27 ist so dimensioniert, daß ein Befahren mit Gabelstaplern mit einer Radlast von 30 kN möglich ist. Zu den Fahrzeugenden hin ist der Fußboden geneigt ausgeführt. Dadurch verringert sich die Fußbodenhöhe von 1.000 mm über Schienenoberkante im mittleren Bereich auf 700 mm über Schienenoberkante. Durch angelegte Auffahrrampen ist es möglich, auf den H 27 mit Baumaschinen zu fahren.
Technische Daten Gleiskraftwagenanhänger:
Achsanzahl: 2
Achsabstand: 6.000 mm
Länge über Puffer: 9.750 mm
Höchstgeschwindigkeit: 100 km/h (vorgestellt 80 km/h)
Eigengewicht: 9,3 t
Zul. Anhängelast: 40 t
Nutzlast : 25,0 t
Armin Schwarz
Armin Schwarz
Deutschland / Unternehmen / DB Netz AG, Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger
179 1400x934 Px, 18.08.2023
Arbeit an der Signaltechnik (Verlegung neuer Balkenzüge) im Bereich vom Bahnhof Herdorf am 02.05.2023.
Im Einsatz der Zweiwegebagger Liebherr A 922 Rail Litronic mit Abstützpratzen, Kleinwagen Nr. D-ESGER 99 80 9904 024-3, der Fa. Andreas Mühlbauer Bau GmbH, München (eingestellt über EVU ErailS GmbH), mit abgehangenen Gleiskraftwagenanhänger GKW-A Kleinwagen Nr. 34.3.4325 5.
Armin Schwarz
Armin Schwarz

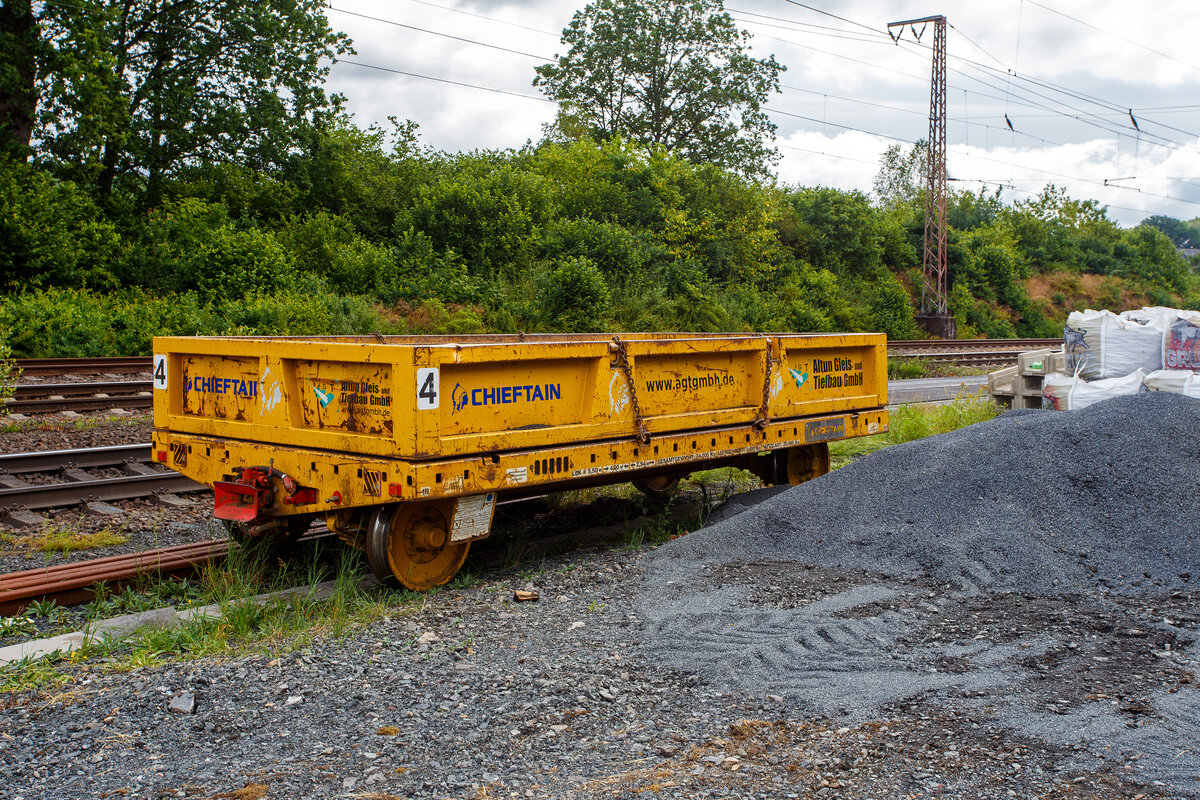

Der Gleiskraftwagenanhänger GKW-A, Kleinwagen-Nr. 34.3.4324 5, der Fa. Andreas Mühlbauer Bau GmbH (München) und die zugehörige Mulde sind am 06.04.2023 beim Bahnhof Herdorf abgestellt.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Kupplung: 5.200 mm
Achsabstand: 2.500 mm
Laufraddurchmesser: 560 mm
Eigengewicht: 3,7 t
Nutzlast: 8 t
Zul. Geschwindigkeit (Hg): 60 km/h
Armin Schwarz
Armin Schwarz
Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger
161 1400x933 Px, 09.04.2023
Der Gleiskraftwagenanhänger GKW-A, Kleinwagen-Nr. 34.3.4324 5, der Fa. Andreas Mühlbauer Bau GmbH (München) und die zugehörige Mulde sind am 06.04.2023 beim Bahnhof Herdorf abgestellt.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Kupplung: 5.200 mm
Achsabstand: 2.500 mm
Laufraddurchmesser: 560 mm
Eigengewicht: 3,7 t
Nutzlast: 8 t
Zul. Geschwindigkeit (Hg): 60 km/h
Armin Schwarz
Armin Schwarz
Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger
124 1400x933 Px, 09.04.2023
Gleiskraftwagenanhänger GKW-A, Kleinwagen D-SESAF 99 80 9750 437-2 der SES Aus- und Fortbildung e.K. (Horst), abgestellt am 01.04.2023 beim Hp Grünebach Ort (an der Hellertalbahn). Dahinter liegen Stahlnetze und Material wohl für die Hangsicherung beim Hp. Königstollen.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Kupplung: 4.320 mm
Achsabstand: 2.000 mm
Laufraddurchmesser: 560 mm
Länge der Ladefläche: 3.450 mm
Eigengewicht: 3,4 t
Nutzlast: 8 t
Zul. Geschwindigkeit (Hg): 20 Km/h (ursprünglich 60 km/h)
Armin Schwarz
Armin Schwarz
Deutschland / Strecken / KBS 462 (Hellertalbahn), Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger
178 1600x1067 Px, 02.04.2023
Gleiskraftwagenanhänger GKW-A, Kleinwagen D-SESAF 99 80 9750 437-2 der SES Aus- und Fortbildung e.K. (Horst), abgestellt am 01.04.2023 beim Hp Grünebach Ort (an der Hellertalbahn).
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Länge über Kupplung: 4.320 mm
Achsabstand: 2.000 mm
Laufraddurchmesser: 560 mm
Länge der Ladefläche: 3.450 mm
Eigengewicht: 3,4 t
Nutzlast: 8 t
Zul. Geschwindigkeit (Hg): 20 Km/h (ursprünglich 60 km/h)
Armin Schwarz
Armin Schwarz
Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger
133 1400x933 Px, 02.04.2023
Anschriftentafel von dem Gleiskraftwagenanhänger GKW-A, Kleinwagen D-SESAF 99 80 9750 437-2 der SES Aus- und Fortbildung e.K. (Horst), abgestellt am 01.04.2023 beim Hp Grünebach Ort (an der Hellertalbahn).
Armin Schwarz
Armin Schwarz
Deutschland / Detailaufnahmen / Anschriftentafeln, Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger
161 1400x1074 Px, 02.04.2023
741 601 ein GAF 100 R/Modernisiert der DB Netz AG (Schweres Nebenfahrzeug Nr. 97 17 50 138 18-4) mit einem vorgestellten Gleiskraftwagenanhänger H27, fährt am 24.03.2021 auf der Siegstrecke (KBS 460) durch Niederschelden in Richtung Siegen. Das GAF 100 R wurde 1996 von GBM (Gleisbaumechanik Brandenburg/H. GmbH) unter der Fabriknummer 52.1.112 gebaut und 2018 modernisiert.
Armin Schwarz
Armin Schwarz
741 601 ein GAF 100 R/Modernisiert der DB Netz AG (Schweres Nebenfahrzeug Nr. 97 17 50 138 18-4) mit einem vorgestellten Gleiskraftwagenanhänger H27, fährt am 24.03.2021 auf der Siegstrecke (KBS 460) durch Niederschelden in Richtung Siegen. Das GAF 100 R wurde 1996 von GBM (Gleisbaumechanik Brandenburg/H. GmbH) unter der Fabriknummer 52.1.112 gebaut und 2018 modernisiert.
Armin Schwarz
Armin Schwarz
Der Klv 53 der Bauart BA 531 - Schwerer Rottenkraftwagen mit der Schwer Kleinwagen Nr. 99 80 9610 001-6 der SEK e.K. (Horst) bzw. Martin Steinbrecher Gleisbau GmbH, rangiert am 31.05.2022, mit dem vorangestellten Gleiskraftwagenanhänger Kla 03 (Kleinagen Nr. 99 80 9750 429-9) und angehangen Gleiskraftwagenanhänger Kla 03 (Kleinagen Nr. 99 80 9750 430-7), beim/im Hbf Münster (Westf.).
Die Abkürzung Klv steht für Kleinwagen mit Verbrennungsmotor. Oft wird er auch als Skl 53 bezeichnet, wobei das Skl für Schwerkleinwagen steht. Die Bauart BA 531 hat einen Deutz-Dieselmotor vom Typ F6L 413 mit 116 PS Leistung und eine Ladekran vom Typ Atlas AK 3001 DB
TECHNISCHE DATEN von Klv 53
Spurweite: 1.435 mm (Normalspur)
Achsformel: B
Länge über Puffer: 6.870 mm
Achsabstand: 3.750 mm
Höchstgeschwindigkeit : 70 km/h
Eigengewicht: 10 t (ursprünglich 8.100 kg)
Nutzlast: 6 t
Anhängelast: 42 t
Zur Mitfahrt zugel. Personen: 6
Motor: Deutz luftgekühlter 6-Zylinder-V-Dieselmotor F 6L 413 V
Motorleistung: 85 kW (116 PS)
TECHNISCHE DATEN der Kla 03
Länge über Puffer: 6.300 mm bzw. 6.400 mm
Achsabstand: 3.750 mm bzw. 3.800 mm
Höchstgeschwindigkeit : 70 km/h
Eigengewicht: 4,2
Nutzlast: 10 t
Armin Schwarz
Armin Schwarz
Der Klv 53 der Bauart BA 531 - Schwerer Rottenkraftwagen mit der Schwer Kleinwagen Nr. 99 80 9610 001-6 der SEK e.K. (Horst) bzw. Martin Steinbrecher Gleisbau GmbH, rangiert am 31.05.2022, mit dem vorangestellten Gleiskraftwagenanhänger Kla 03 (Kleinagen Nr. 99 80 9750 429-9) und angehangen Gleiskraftwagenanhänger Kla 03 (Kleinagen Nr. 99 80 9750 430-7), beim/im Hbf Münster (Westf.). Rechts steht die schöne 111 074-1 „Hilde“ (91 80 6111 074-1 D-DB).
Armin Schwarz
Armin Schwarz
Deutschland / Bahndienstfahrzeuge / Rottenkraftwagen, GAF, SKL, Klv, MZA, etc., Deutschland / E-Loks / BR 111, Deutschland / Bahndienstfahrzeuge / Gleisbau- und Gleiskraftwagenanhänger, Deutschland / Bahnhöfe / Münster (Westf.) Hauptbahnhof, Deutschland / Unternehmen / Steinbrecher - Martin Steinbrecher Gleisbau GmbH
180 1400x971 Px, 05.01.2023
DB 741 131 ein Gleisarbeitsfahrzeug GAF 100 R (Schweres Nebenfahrzeug Nr. 99 80 9420 037-0, ex 97 17 50 011 18-3) mit Gleiskraftwagenanhänger H27 (Schweres Nebenfahrzeug Nr. D-DB 99 80 9750 390-3, ex 35.1.049), beide von der DB Netz AG, abgestellt am 30.10.2022 in Kreuztal.
Das GAF 100 R wurde 1996 von GBM (Gleisbaumechanik Brandenburg/H. GmbH) unter der Fabriknummer 52.1.124 gebaut, es hat die EBA Nummer EBA 96 P01 N023.
Das Gleisarbeitsfahrzeuge GAF 100 R ist ein Nebenfahrzeug das von der Firma GBM Gleisbaumechanik Brandenburg/H. GmbH gebaut wurde. Mit ihm können Personen (zur Mitfahrt sind 6 Personen zugelassen), Material und Ausrüstungen befördert werden können. Zudem hat es einen Palfinger PK 9001 Kran.
Der Antrieb des zweiachsigen Fahrzeuges erfolgt von einem 6 Zylinder, wassergekühlten MAM D 0826 LOH 07 Dieselmotor mit 169 kW (230 PS) Leistung über Lastschaltwendegetriebe auf die Radsatzgetriebe.
Technische Daten GAF:
Achsfolge: B
Länge über Puffer: 9.100 mm
Achsabstand: 4.800 mm
Treibraddurchmesser: 750 mm (neu)
Höchstgeschwindigkeit: 100 km/h
Eigengewicht: 16 t
Zul. Anhängelast: 40 t / (80 t mit Regelzugeinrichtung Hg 60 km/h)
Nutzlast : 5,0 t
Zur Mitfahrt zugel. Personen: 6
Der Antrieb des zweiachsigen Fahrzeuges erfolgt von einem 6 Zylinder, wassergekühlten MAN D 0826 LOH 07 Dieselmotor mit 169 kW (230 PS) Leistung über Lastschaltwendegetriebe auf die Radsatzgetriebe.
Der H 27 (Anhänger zu GAF 100) wurde 1994 von der GBM (Gleisbaumechanik Brandenburg/H. GmbH) unter der Fabriknummer 35.1.049 gebaut.
Der GBM beschreibt dieses Fahrzeug wie folgt:
Der Anhänger H 27 wurde im Zusammenhang mit den Nebenfahrzeugen der Gleisbaumechanik Brandenburg entwickelt und ist in Ladeflächenhöhe, Kupplungsausführung sowie Energie - und Pneumatikanschlüssen diesen angepasst. Eine Anpassung an weitere Gerätesysteme ist nach Kundenwunsch möglich. Der Anhänger H 27 dient dem Transport von Baumaschinen, er ist aber auch gut für das Transportieren von Stückgut, Kleinteilen und Schienen geeignet. Der H 27 ist mit einem Paar einhängbarer Auffahrrampen ausgerüstet. Die Montage der Auffahrrampen kann mit 2 Personen realisiert werden. In seinen Abmessungen erfüllt er die Anforderungen nach EBO, Anlage 8. Der H 27 hat eine Spurweite von 1.435 mm. Der Fußboden des H 27 ist so dimensioniert, daß ein Befahren mit Gabelstaplern mit einer Radlast von 30 kN möglich ist. Zu den Fahrzeugenden hin ist der Fußboden geneigt ausgeführt. Dadurch verringert sich die Fußbodenhöhe von 1.000 mm über Schienenoberkante im mittleren Bereich auf 700 mm über Schienenoberkante. Durch angelegte Auffahrrampen ist es möglich, auf den H 27 mit Baumaschinen zu fahren.
Technische Daten Gleiskraftwagenanhänger:
Achsanzahl: 2
Achsabstand: 6.000 mm
Länge über Puffer: 9.750 mm
Höchstgeschwindigkeit: 100 km/h (vorgestellt 80 km/h)
Eigengewicht: 9,3 t
Zul. Anhängelast: 40 t
Nutzlast : 25,0 t
Armin Schwarz
Armin Schwarz
Gleiskraftwagenanhänger Kla 03, Kleinwagen-Nr. 03 0512 5, der Fa. JH - Joseph Hubert Bauunternehmung GmbH & Co. KG (Nürnberg), hier mit aufgesetzter Mulde abgestellt am 17.09.2022 am Bahnsteig vom Bahnhof Niederschelden (geografisch eigentlich Niederschelderhütte).
Der Anhänger wurde 1974 von Schöma unter der Fabriknummer 3820 gebaut und als DB 03.0512 an die Deutsche Bundesbahn ausgeliefert. Die Kla 03 wurden ab 1963 passend zu den Klv 53 gebaut, sie hatten bei einem Leergewicht von ca. 4.000 kg eine Zuladung von 10.000 kg.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Anzahl der Achsen: 2
Eigengewicht: 4.200 kg
Nutzlast: 10.000 kg
Zul. Anhängelast: 30 t
Länge über Puffer: 6.280 mm
Achsabstand: 3.600 mm
Laufraddurchmesser: 700 mm (neu)
Bremse: WA
Handbremse: Ja
Zul. Geschwindigkeit (Hg): 70 Km/h
Armin Schwarz
Armin Schwarz
Gleiskraftwagenanhänger Kla 03, Kleinwagen-Nr. 03 0512 5, der Fa. JH - Joseph Hubert Bauunternehmung GmbH & Co. KG (Nürnberg), hier mit aufgesetzter Mulde abgestellt am 17.09.2022 am Bahnsteig vom Bahnhof Niederschelden (geografisch eigentlich Niederschelderhütte).
Der Anhänger wurde 1974 von Schöma unter der Fabriknummer 3820 gebaut und als DB 03.0512 an die Deutsche Bundesbahn ausgeliefert. Die Kla 03 wurden ab 1963 passend zu den Klv 53 gebaut, sie hatten bei einem Leergewicht von ca. 4.000 kg eine Zuladung von 10.000 kg.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Anzahl der Achsen: 2
Eigengewicht: 4.200 kg
Nutzlast: 10.000 kg
Zul. Anhängelast: 30 t
Länge über Puffer: 6.280 mm
Achsabstand: 3.600 mm
Laufraddurchmesser: 700 mm (neu)
Bremse: WA
Handbremse: Ja
Zul. Geschwindigkeit (Hg): 70 Km/h
Armin Schwarz
Armin Schwarz
GALERIE 3
