Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 37 80 4668 934-5 D-ERR, der Gattung Shimmns7 (-ttu), der ERR European Rail Rent GmbH, am
(ID 803648)
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 37 80 4668 934-5 D-ERR, der Gattung Shimmns7 (-ttu), der ERR European Rail Rent GmbH, am 18.02.2023 im Zugverband bei einer Zugdurchfahrt in Scheuerfeld (Sieg).
Diese Wagen sind speziell für den Transport witterungsempfindlicher Blechrollen (Coils) bestimmt. Er besitzt feste Stirnwände, 5 fest im Untergestell eingebaute Lademulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 11 Rohrrahmen aufliegt. Über Laufwagen ist das Planendach in Wagenlängsrichtung verschiebbar. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine 4-Punkt-Zentralverriegelung, die sowohl vom Erdboden als auch von der Rampe aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit zusammenschieben, dass ca. 2/3 der Ladefläche zur Beladung freigegeben wird. Hierdurch ist eine einfache Beladung des Wagens sowohl von oben als auch von der Seite aus möglich.
TECHNISCHE DATEN:
Spurweite: 1.435 mm
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Eigengewicht: ca. 22 t
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 68 t (ab Streckenklasse D4)
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP-A (K)
Bremssohle: C 810
Intern. Verwendungsfähigkeit: TEN – GE
Armin Schwarz 18.02.2023, 87 Aufrufe, 0 Kommentare
EXIF: Canon Canon EOS 6D, Belichtungsdauer: 1/500, Blende: 8/1, ISO4000, Brennweite: 24/1
0 Kommentare, Alle Kommentare
Kommentar verfassen
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coil-/Spaltbandtransporte 31 80 4671 407-3 D-DB, der Gattung Shimmns-ttu 708.4, der DB Cargo AG, abgestellt im Zugverband (Übergabegüterzug) am 26 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW).
Der Wagen wurde1992 unter der Fabriknummer 1100, von LHB - Linke-Hofmann-Busch GmbH in Salzgitter-Watenstedt gebaut. Die Drehgestelle der Bauart LHB 82 (DB BA 589) mit Parabelfedern u.a. unter der Fabriknummer 42185. Ursprünglich waren die Wagen mit verschiebbaren Teleskophauben der Shimmns-u 708 ausgeführt, ab 2018 werden die zu Wagen mit verschiebbarem Planenverdeck der Gattung Shimmns-ttu 708.4 umgebaut.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsenanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 20.000 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 66,0 t (ab Streckenklasse D4), bei DB auch CM2 – 54,0t Max. Ladegewicht auf DB Netz auch: 54,0 t bei CM2 / 60,0 t ab CM3
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IB 116
Handbremse: Ja
Intern. Verwendungsfähigkeit: RIV / G1
Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Armin Schwarz
Armin Schwarz
Sechsachsiger Drehgestellflachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4876 818-4 D-DB der Gattung Sahimms-tu 900.2, der DB Cargo AG, abgestellt im Zugverband am 26 September 2024 in Herdorf auf dem Rbf der Kreisbahn Siegen-Wittgenstein (KSW).
Der Wagen ist für die Beförderung von schweren witterungsempfindlichen Blechrollen bestimmt. Dieser Spezialwagen besitzt Stirnwände und fünf fest im Untergestell eingebaute Mulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 14 Rohrrahmen aufliegt. Zwei auf dem Außenlangträger aufgeständerte Laufschienen dienen als Rollenbahn für mehrere abhebesichere Laufwagen, welche über die Querspriegel mit dem Planendach verbunden sind und dieses somit in Wagenlängsrichtung verschiebbar machen. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine Zentralverriegelung, die vom Erdboden aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit aufschieben, dass ca. 2/3 der Ladefläche zur zum Be- und Entladen freigegeben werden. Zur Fixierung der Laufwagen des Planenverdecks in der geöffneten Stellung sind an den Endspriegelwagen Festlegeeinrichtungen montiert.
Der Wagen besitzt insgesamt fünf feste Mulden, wobei die beiden äußeren Mulden Coils mit einem Gewicht von maximal 25 t und einem maximalen Durchmesser von 2.250 mm, die mittleren drei Mulden Coils mit maximal 45 t Gewicht bei einem maximalen Durchmesser von 2.700 mm aufnehmen können.
Erstes Baujahr der z.Z. ältesten Wagen war 1984. Hersteller dieser Wagen waren u.a, LHB - Linke-Hofmann-Busch GmbH in Salzgitter, die Waggonfabrik Talbot in Aachen, O&K - Orenstein & Koppel AG in Dortmund-Dorstfeld und die VEB Waggonbau Niesky (DDR). Ursprünglich waren die Wagen mit verschiebbaren Teleskophauben ausgeführt, ab 2018 wurden sie in Wagen mit verschiebbarem Planenverdeck umgebaut.
TECHNISCHE DATEN:
Gattung: Sahimms-tu 900.2
Spurweite: 1.435 mm (Normalspur)
Achsenanzahl: 6 (in 2 Drehgestelle)
Länge über Puffer: 15.000 mm
Drehzapfenabstand: 8.000 mm
Achsabstand im Drehgestell: 3.400 mm (2 x 1.700 mm)
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 32.300 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewichte: 72,5 (ab Streckenklasse D3) / DB 87,5 t (ab CE)
Maximale Tragfähigkeit: 99,5 t
Kleinster bef. Gleisbogenradius: 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IP 116
Handbremse: nein
Intern. Verwendungsfähigkeit: RIV / G1
Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Armin Schwarz
Armin Schwarz

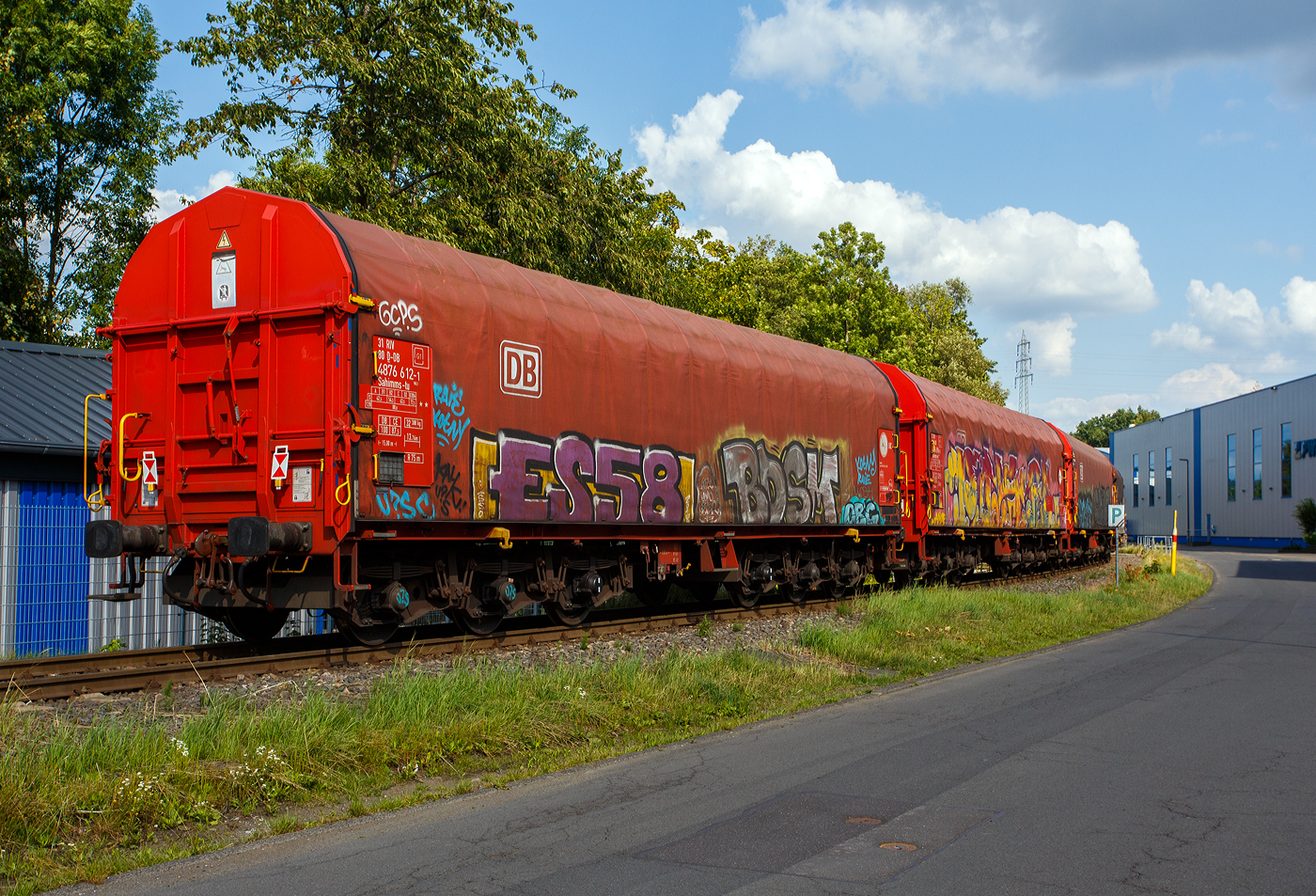

Sechsachsiger Drehgestellflachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 31 80 4876 623-8 D-DB der Gattung Sahimms-tu 900.2, der DB Cargo AG, am 11 September 2024 im Zugverband bei einer Zugdurchfahrt in Scheuerfeld (Sieg). Leider beschmiert, wie viele solcher Wagen.
Der Wagen ist für die Beförderung von schweren witterungsempfindlichen Blechrollen bestimmt. Dieser Spezialwagen besitzt Stirnwände und fünf fest im Untergestell eingebaute Mulden. Die Wagenabdeckung erfolgt mit einer PVC-beschichteten Gewebeplane, die auf 14 Rohrrahmen aufliegt. Zwei auf dem Außenlangträger aufgeständerte Laufschienen dienen als Rollenbahn für mehrere abhebesichere Laufwagen, welche über die Querspriegel mit dem Planendach verbunden sind und dieses somit in Wagenlängsrichtung verschiebbar machen. Die Verriegelung des Planendaches an den Stirnwänden erfolgt über eine Zentralverriegelung, die vom Erdboden aus bedient werden kann. Das Planenverdeck lässt sich an einem Wagenende so weit aufschieben, dass ca. 2/3 der Ladefläche zur zum Be- und Entladen freigegeben werden. Zur Fixierung der Laufwagen des Planenverdecks in der geöffneten Stellung sind an den Endspriegelwagen Festlegeeinrichtungen montiert.
Der Wagen besitzt insgesamt fünf feste Mulden, wobei die beiden äußeren Mulden Coils mit einem Gewicht von maximal 25 t und einem maximalen Durchmesser von 2.250 mm, die mittleren drei Mulden Coils mit maximal 45 t Gewicht bei einem maximalen Durchmesser von 2.700 mm aufnehmen können.
Erstes Baujahr der z.Z. ältesten Wagen war 1984. Hersteller dieser Wagen waren u.a, LHB - Linke-Hofmann-Busch GmbH in Salzgitter, die Waggonfabrik Talbot in Aachen, O&K - Orenstein & Koppel AG in Dortmund-Dorstfeld und die VEB Waggonbau Niesky (DDR).
TECHNISCHE DATEN:
Gattung: Sahimms-tu 900.2
Spurweite: 1.435 mm (Normalspur)
Achsenanzahl: 6 (in 2 Drehgestelle)
Länge über Puffer: 15.000 mm
Drehzapfenabstand: 8.000 mm
Achsabstand im Drehgestell: 3.400 mm (2 x 1.700 mm)
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 32.300 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewichte: 87,5 t (Streckenklasse CE)
Maximale Tragfähigkeit: 99,5 t
Kleinster bef. Gleisbogenradius: 75 m
Bauart der Bremse: KE-GP (LL)
Bremssohle: IP 116
Handbremse: nein
Intern. Verwendungsfähigkeit: RIV
Hersteller der Plane: Schleswiger Tauwerkfabrik Oellerking GmbH & Co. KG
Die Bedeutung der Gattungs- und Kennbuchstaben (hier Sahimms-tu):
S - Drehgestellflachwagen in Sonderbauart
a - mit sechs Radsätzen (2 Drehgestelle mit je 3 Radsätzen)
h - für den Transport von Blechrollen, liegend verladen, eingerichtet
i - mit beweglicher Abdeckung und festen Stirnwänden
mm – mit sechs o. mehr Radsätzen Ladelänge 18 m bis unter 22 m
s - Höchstgeschwindigkeit 100 km/h (beladen)
-tu - Mit besonderer Festlegeeinrichtung zum Sichern gebündelter
Schmalbandcoils und Auskleidung der Mulden mit gewebeverstärkten Gummimatten
Armin Schwarz
Armin Schwarz
Vierachsiger Drehgestell-Flachwagen mit verschiebbarem Planenverdeck und Lademulden für Coiltransporte, 37 84 4672 733-1 NL-RRL, der Gattung Shimmns, der niederländischen Vermietungsfirma Railrelease B.V. (Rotterdam), am 15 September 2024 im Zugverband, auf dem KSW Rbf in Herdorf (Betriebsstätte Freien Grunder Eisenbahn - NE 447).
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsanzahl: 4 (in 2 Drehgestelle)
Länge über Puffer: 12.040 mm
Länge der Ladefläche: 10.800 mm
Drehzapfenabstand: 7.000 mm
Achsabstand im Drehgestell: 1.800 mm
Laufraddurchmesser: 920 mm (neu)
Eigengewicht: 20.200 kg
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Maximales Ladegewicht: 69,8 t (ab Streckenklasse D4)
Kleinster bef. Gleisbogenradius: 35 m
Bauart der Bremse: FREIN KE-GP-A max. 59 t (K)
Bremssohle: Cosid 810
Handbremse: an einem Drehgestell
Intern. Verwendungsfähigkeit: TEN GE / G1
