Der Triebwagen tpc ASD BDe 4/4 403 „Ollon” mit dem Steuerwagen tpc ASD Bt 431 stehen am 10 September 2023, als ASD (Aigle–Sépey–Diablerets) Regionalzug R 24 nach Les Diablerets via Le Sépey, im Bahnhof Aigle zur Abfahrt bereit. Die 23,3 Kilometer lange Strecke der ASD (Aigle–Sépey–Diablerets) ist eine reine Adhäsionsbahn und führt von Aigle über Le Sépey nach Les Diablerets.
Der elektrische Personen-Triebwagen mit Gepäckabteil wurde 1987 von Vevey ACMV (Ateliers de constructions mécaniques de Vevey) in Vevey gebaut, die elektrische
Ausrüstung ist von der BBC (Brown, Boveri & Cie.). Er ist ein sogenannter ACMV Westschweizer Meterspurtriebwagen der zweiten Generation.
Die Westschweizer Meterspurtriebwagen sind elektrische Triebwagen, die 1985 bis 1992 von den Ateliers de constructions mécaniques de Vevey ACMV und 1996 von Vevey Technologies an sechs Westschweizer Privatbahnen für verschiedene Stromsysteme und zum Teil mit gemischtem Adhäsions- und Zahnradantrieb geliefert wurden. Die Fahrzeugfamilie ist modular aufgebaut und ließ sich bezüglich ihrer Größe und Ausstattung an die Erfordernisse der jeweiligen Bahngesellschaft anpassen. Die Triebwagen wurden elf Jahre produziert und während dieser Zeit der technischen Entwicklung angepasst.
Die Fahrzeuge sind in leichter Stahlbauart konstruiert und 2,65 Meter breit. Die Schürzen, der Unterteil des Kastens, wurden aus Aluminium-Stangpressprofilen hergestellt, die nach einer Kollision mit Kraftfahrzeugen ausgewechselt werden können. An den Stirnwänden wurden bei weniger beanspruchten Elementen Formteile aus glasfaserverstärktem Kunststoff verwendet. Die Wagenkästen der Triebwagen sind für die Aufnahme der elektrischen Ausrüstung verstärkt und mit Befestigungspunkten versehen. Für die Laufdrehgestelle wurde eine Bauart übernommen, die schon bei Steuerwagen der Chemin de fer Bière–Apples–Morges und Chemin de fer Yverdon–Ste-Croix verwendet wurde. Die Triebdrehgestelle verfügen über einen Rolldrehkranz und zwei längs angeordnete Fahrmotoren, die je eine Achse über Kardanwellen antreiben.
Neben einer Rekuperations- und einer Widerstandsbremse sind die Triebwagen mit einer selbsttätigen Druckluftbremse ausgerüstet. Weil deren Hauptleitung durch die Elektronik gesteuert wird, kann der Zug einhändig mit dem Fahrschalter bedient werden.
Die Aigle–Sépey–Diablerets-Bahn (ASD), seit 1999 Teil der Transports Publics du Chablais (TPC), konnten 1987 neues Rollmaterial beschaffen, so auch vier dieser Triebwagen BDe 4/4 (401 bis 404). Wegen ihrer engen Kurven dienten die kurzen NStCM-Triebwagen als Basisfahrzeug. Als Steuerwagen dienen der ASD Fahrzeuge der ehemaligen Birsigthalbahn, die sie von der Baselland Transport (BLT) erworben werden konnte. Für den Einsatz auf der ASD wurde der Führerstand, bei den ex BTB-Steuerwagen neu aufgebaut.
Auch die AOMC (Aigle-Ollon-Monthey-Champéry-Bahn) hat drei solcher Triebwagen (BDeh 4/4 501 bis 503) beschafft, diese waren aber durch den Zahnradbetrieb und das andere Stromsystem der AOMC doch anders ausgeführt, u.a. auch in besonderer Leichtbauweise. Um die technischen Normalien ihrer Strecken zu vereinheitlichen, bauten die TPC im Jahr 2016 die Linie von Aigle nach Champéry um. Sie ersetzten das bisherige Zahnstangensystem Strub durch eine Abt-Zahnstange und erhöhten die Fahrleitungsspannung auf 1500 Volt. Damit verloren diese BDeh 4/4 501–503 und die zugehörigen Steuerwagen ihr Einsatzgebiet.
TECHNISCHE DATEN:
Baujahr: 1987 (4 Stück)
Spurweite: 1.000 mm
Achsformel: Bo’Bo’
Wagenkastenmaterial: Stahl
Länge über Puffer:18.800 mm
Breite: 2.650 mm
Gewicht: 32,4 t
Höchstgeschwindigkeit: 65 km/h (ursprünglich 25 km/h)
Leistung: 820 kW
Stromsystem: 1500 Volt DC (Gleichstrom)
Elektrische Ausrüstung: Schützensteuerung
Sitzplätze: 32
Kupplungstyp: BSi -Kompaktkupplung
Die BSI-Kompaktkupplung ist eine mechanische Vorrichtung zum Verbinden zweier Schienenfahrzeuge zu einem Zug. Sie überträgt die Zug- und Druckkräfte innerhalb eines Zugverbandes und lässt sich automatisch kuppeln und entkuppeln. Sie findet überwiegend bei Straßenbahnwagen und Regionaltriebwagen der Eisenbahn Verwendung. Die Kupplung wurde vom ehemaligen Unternehmen Bergische Stahl-Industrie-Gesellschaft in Remscheid entwickelt, inzwischen Teil der Wabtec-Gruppe.
Der Steuerwagen tpc ASD Bt 431, ex BTB/BLT (Bt 26):
Die Geschichte:
Anlässlich der Modernisierung des BTB-Rollmaterials und für die Bildung von die Betriebsabwicklung stark vereinfachenden Pendelzügen wurden 1966 auch sieben Steuerwagen Bt 21 bis 27 beschafft. Diese standen jedoch lediglich sechs neuen Triebwagen ABe 4/4 11 bis 16 gegenüber. Der zusätzliche Steuerwagen wurde ab 1977 für einen Pendelzug mit den entsprechend angepassten Be 4/4 der Serie 8 bis 9 aus dem Jahre 1951 benötigt.
Die Steuerwagen entsprachen bezüglich des wagenbaulichen Teils so weit als möglich den Motorwagen. Es waren zwei Fahrgastabteile (Raucher/Nichtraucher) vorhanden. Auf der führerstandslosen Seite befanden sich die Plattformen mit den beidseitigen, pneumatisch betätigten Falttüren ganz am Wagenende, um im Wageninnern möglichst viele Sitzplätze anordnen zu können. Als Drehgestelle kamen solche elastischer Bauart mit Flexicoil-Lagerung und Gummi-Zusatzfedern sowie Klotzbremse zum Einbau.
Der Führerstand entsprach jenem der Motorwagen (ABe 4/4). Er war von Anfang an so ausgelegt, dass auch die entsprechend angepassten Be 4/4 8 und 9 ferngesteuert werden konnten. Eine Stirnwandtüre ermöglichte das Mitführen von Zusatzwagen oder das Einreihen eines Steuerwagens in der Zugsmitte. 1972 wurde der Zugfunk nachgerüstet.
Mit der Fusion der Basler Vorortsbahnen 1974 gingen alle sieben Steuerwagen, welche immer Seite Rodersdorf an die Züge gestellt wurden, an die neugegründete Baselland Transport AG (BLT) über ,so wurde dieser zum BLT Bt 26.
Nach der Betriebsumstellung im Herbst 1984 verkaufte die BLT alle sieben Fahrzeuge in die Westschweiz. Die Bt 22, 23, 24 und 25 kamen als Bt 132, 133, 134 und 131 zur Schmalspurbahn Aigle–Ollon–Monthey–Champéry (AOMC).
Die Bt 21 sowie 26 und 27 fanden den Weg zur Aigle–Sépey–Diablerets-Bahn (ASD). Ab September 1985 wurden sie bei ACMV in Vevey für den Betrieb mit den für 1987 bestellten Triebwagen BDe 4/4 401 bis 404 hergerichtet. Die Anpassungen umfassten im Wesentlichen:
• Neuanstrich
• Verschließen der vorderen Stirnwandtüren
• Einbau eines neuen Führertisches
• Anpassungen an den Steuerstromkreisen
• Anpassungen der elektrischen, pneumatischen und mechanischen Kupplungen (BSi)
• Einbau von Schienenbremsmagneten in beide Drehgestelle
Die Inbetriebsetzung erfolgte ab Juni 1987 als Bt 431 bis 433.
TECHNISCCHE DATEN bei Inbetriebsetzung (1966):
Spurweite: 1.000 mm
Typenbezeichnung: Bt
Anzahl Wagen: 7
Länge über alles: 17.212 mm
Größte Breite: 2.500 mm
Höhe über Dach: 3.450 mm
Drehzapfenabstand: 11.000 mm
Achsabstand im Drehgestell: 1.800 mm
Eigengewicht: 17.000 kg
Sitz-/Stehplätze: 64 / 66 (zusätzlich 2 Klappsitze)
Höchstgeschwindigkeit: 65 km/h
Anschaffungskosten/Wg.: CHF 356.205,–
Abweichende heutige Daten:
Eigengewicht: 18 t
Sitz-/Stehplätze: 56/ 60
Max. Ladegewicht: 2,5 t (so müsste er eigentlich BDt 431 heißen)
Als vierter Steuerwagen stieß 2000 der jahrelang abgestellte und nie in Betrieb genommene Bt 131 der AOMC (ex BTB/BLT Bt 25) hinzu. Dieses Fahrzeug erfuhr dieselben Anpassungen wie die Bt 431 bis 433, wobei jedoch in Abweichung dazu die Stirnwandtüre belassen wurde.
Armin Schwarz
Armin Schwarz
Drei Generationen ASD Triebzüge: In Aigle steht 1913 gebaute und 1940 umgebaute BCFe 4/4 N° 1 abgestellt, Diese Triebwagen waren seit der Eröffnung der Bahn 1914 bis in der ersten Hälfte der 80er im Einsatz.
3. August 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Drei Generationen ASD Triebzüge: In Aigle steht der TPC BDe 4/4 404 mit Bt (ex BLT). Diese Triebwagen lösten die BCFe 4/4 von 1914 in der ersten Hälfte der 80er ab und standen bis end Juni 2024 im Einsatz.
3. August 2024
Stefan Wohlfahrt
Stefan Wohlfahrt

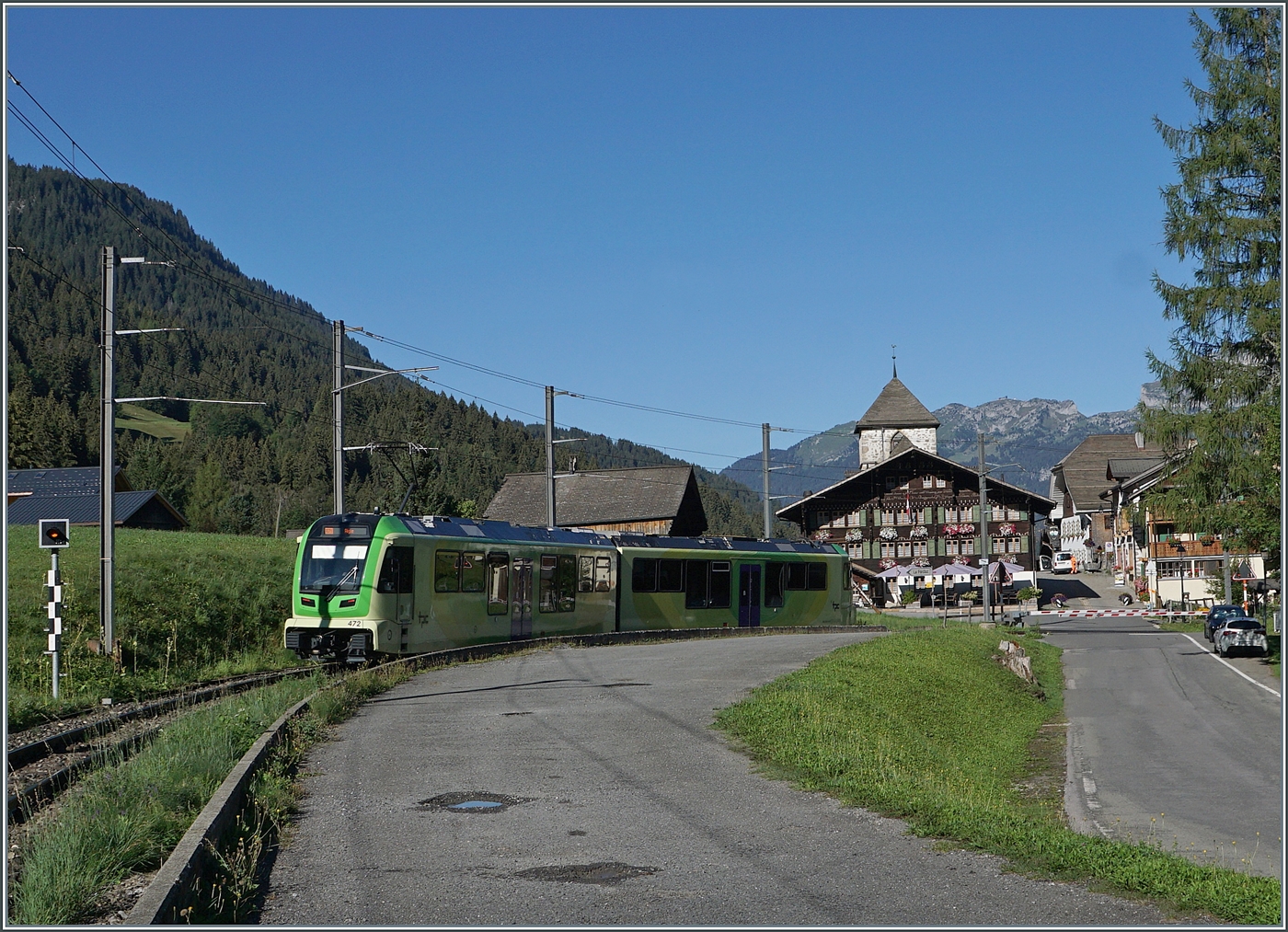

Drei Generationen ASD Triebzüge: Oberhalb von Aigle ist der neue ABe 4/8 473 "Glacier 3000" auf dem Weg nach Les Diablerets. Die ABe 4/8 471 - 4773 ersetzen die BDe 4/4 401 - 404 Triebwagen. Ob dieser Zug auf auch eine solch lange Einsatzzeit wie seine Vorgänger verweisen kann wird die ferne Zukunft zeigen.
3. August 2024
Stefan Wohlfahrt
Stefan Wohlfahrt

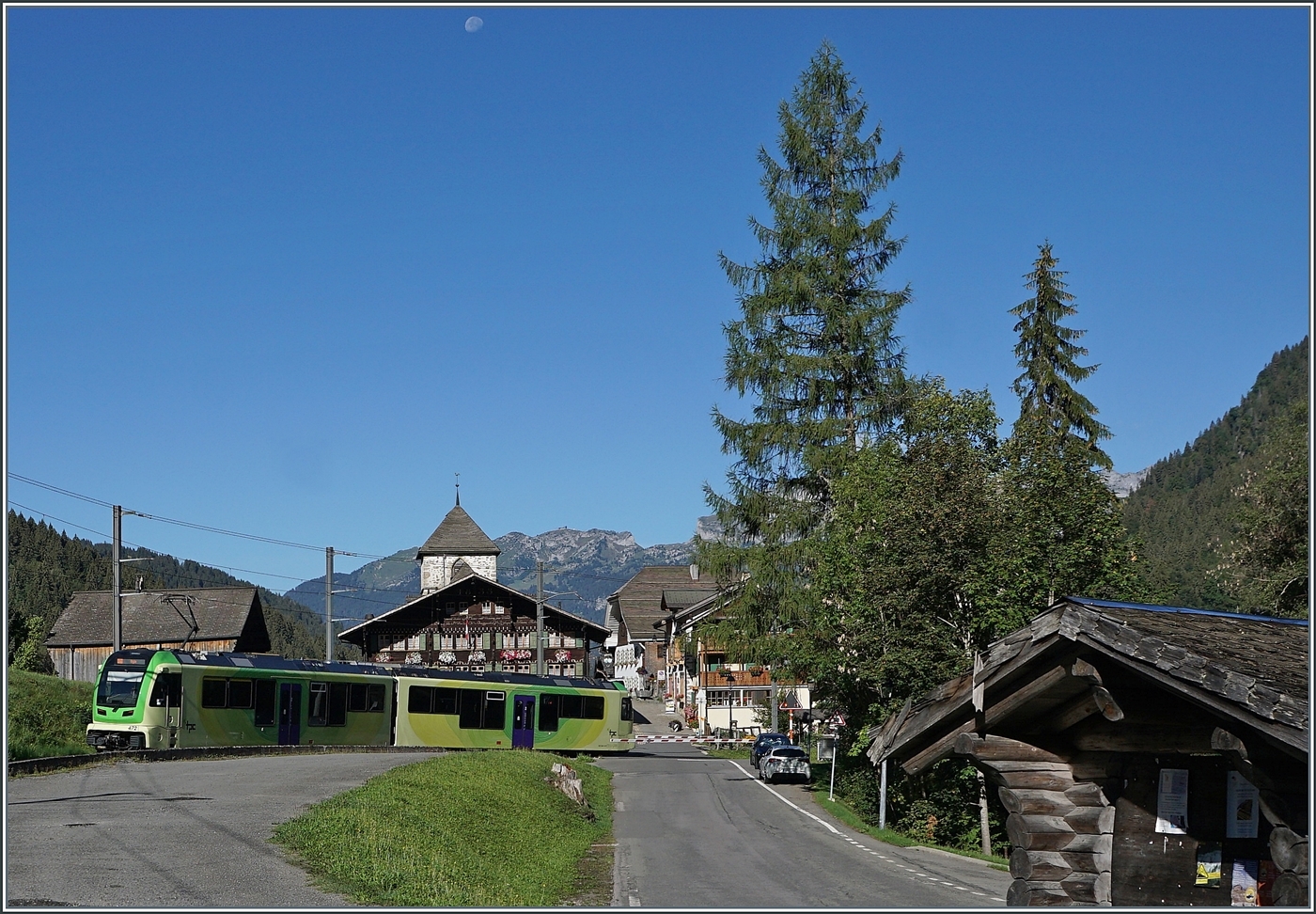

Der TPC ASD ABe 4/8 473 "Glacier 3000" ist beim Einfahrsignal von Les Planches (Aigle) auf der Fahrt nach Les Diablerets.
27. Juli 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Der aus Les Diablerets auf Gleis 14 angekommene TPC ASD ABe 4/8 473 "Glacier 3000" rangiert in Aigle. Der Zug wird auf Gleis 13 für die Fahrt nach Les Diablerets bereitgestellt. Dabei kommt es zu Zusammentreffen mit dem BCFe 4/4, später ABFe 4/4 und mit der Aufhebung der 1. Klasse zum heutigen BDe 4/4 n° 2 mutierten Triebwagen aus der Eröffnungszeit der ASD.
3. Aug. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Schweiz / Privatbahnen / TPC (ASD, AL, AOMC und BVB), Schweiz / Triebzüge (Schmalspur) / BCFe 4/4 (ABFe, ABDe, AFZe, BFZe, BDe u. De 4/4), Schweiz / Bahnhöfe / Aigle, Schweiz / Strecken / 124 [123,124] Aigle – Le Sépey - Les Diablerets | TPC, ex ASD, Schweiz / Triebzüge (Schmalspur) / ABe 4/8 bzw. 4/12 - TPC, tansN und CJ (Stadler)
33 1400x940 Px, 03.08.2024

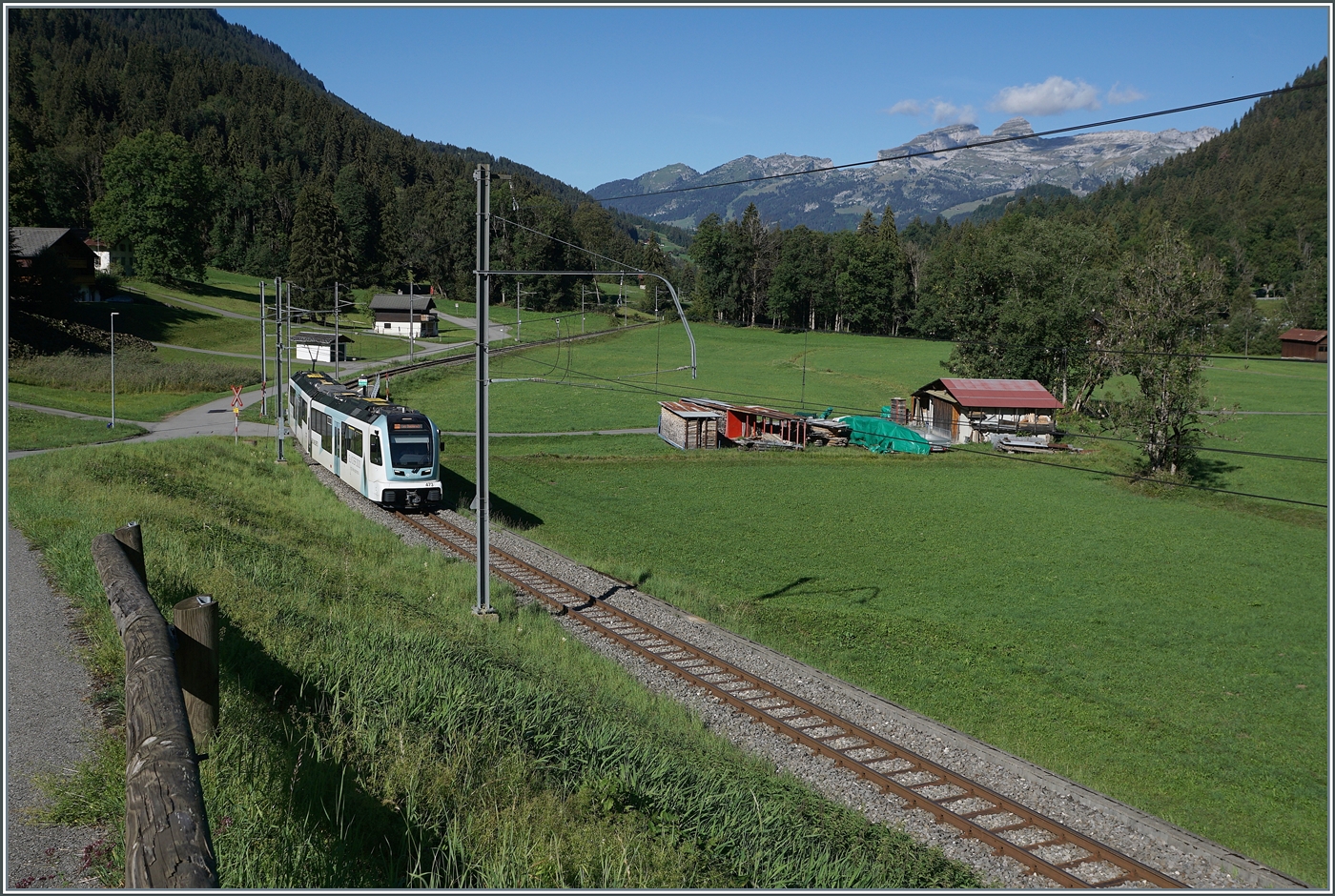

Zwischen den Rebstöcken ist der TPC ASD ABe 4/8 471 oberhalb von Aigle auf dem Weg nach Aigle.
3. Aug. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Zwischen den Rebstöcken ist der TPC ASD ABe 4/8 471 oberhalb von Aigle auf dem Weg nach Aigle und verdeckt aus dieser Position heraus leider das Schloss von Aigle.
3. Aug. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
An praktisch derselben Stelle wie beim vorhergegangen Bild zeigt sich der TPC ASD ABe 4/8 471 erneut, nun auf der Fahrt von Aigle nach Les Diablerets.
3. Aug. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Der TPC ASD ABe 4/8 471 ist kurz vor Les Planches (Aigle) auf dem Weg nach Les Diablerets.
27. Juli 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Das Bild mag gefallen, doch es hätte eigentlich gar nicht entstehen sollen: in Exergillod statt in Le Sépey kreuzt der talwärts fahrende Beh 4/8 592 den mindesten schon 15 Minuten verspäteten ABe 4/8 473 und unterstreicht den Kommentar zum Bild ID 855455.
Immerhin, wurde die Kreuzung verlegt und der ABe 4/8 473 im Glacier 3000 Werbeanstrich gefällt.
27. Juli 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Nun sind (zumindest bei der ASD) die TPC ASD ABe 4/4 im Planeinsatz: in den Strassen von Aigle erreicht der ASD ABe 4/8 471 als R71 431 von Les Diablerets kommend den Halt Aigle Place du Marché.
21. Juli 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Der TPC ASD ABe 4/8 471 ist als R71 431 von Les Diablerets kommend in Aigle eigetroffen und wir nach einer knappen Stunde Wendezeit als R71 440 wieder nach Les Diablerets hochfahren.
21. Juli 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Der markante Fahrleitungsmast auf der Brücke bei Les Planches ist das eigentliche Sujet des Bildes, während im Hintergrund ein ASD Zug, bestehend aus einem BDe 4/4, einem Bt und einem weiteren BDe 4/4 in Richtung Le Sépey fahren.
17. Feb. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Ein ASD/TPC Regionalzug, bestehend aus dem ASD BDe 4/4 402 eine Bt und einen weiteren BDe 4/4 an der Zugsspitze ist auf der Fahrt von Les Diablerets nach Aigle und erreicht den kleinen Kopfbahnhof Le Sépey.
17. Feb. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Aus der Gegenrichtung (d.h. von Aigle nach Les Diablerets fahrend) erreicht der TPC Beh 4/8 591 den Bahnhof von Le Sépey.
17. Feb. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Kaum ist der Beh 4/8 in Le Sépey angekommen, verlässt der Regionalzug nach Aigle den kleinen Kopfbahnhof.
17. Feb. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
DerTPC Beh 4/8 591 ist von Les Diablerets kommend in Aigle angekommen und bleibt nun für die in einer knappen Stunde geplanten Rückfahrt nach Les Dialerets hier stehen.
17. Feb. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Mit dem ASD BDe 4/4 403 am Zugschluss erreicht ein ASD Regionalzug von Le Sépey kommend in Kürze Les Planches.
17. Feb. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Mit dem ASD BDe 4/4 402 am Zugschluss erreicht ein ASD Regionalzug Le Sépey, wo für die Weiterfahrt die Fahrrichtung gewechselt wird.
17. Feb. 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Oberhalb von Aigle windet sich das Trasse der ASD in weiten Schleifen durch die Rebberge; auf dem Weg nach Aigle ist beim Schloss von Aigle der ASD R 71 435 mit dem führenden Bt 434 und dem schiebenden BDe 4/4 402 unterwegs.
4. Januar 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
An praktisch der selben Stelle oberhalb von Aigle beim Schloss von Aigle zeigt sich kurz darauf der TPC AOMC/ASD Beh 4/8 291 als R 71 auf der Fahrt nach Les Diablertes.
4. Januar 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Der TPC AOMC/ASD Beh 4/8 592 hat den Halt Aigle Château (vormals Aigle Dépôt) verlassen und macht sich nun als R71 auf den nunmehr verbleibenden kurzen Weg nach Aigle (Bahnhof). Der Zug ist als Regionalzug R71 427 von Les Diablerets nach Aigle unterwegs.
27. Januar 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
Der TPC AOMC ASD Beh 4/8 591 ist als Regionalzug R 71 431 auf dem Weg von Les Diablerets nach Aigle und hat soeben den Bahnhof von Verschiez verlassen.
27. Januar 2024
Stefan Wohlfahrt
Stefan Wohlfahrt
