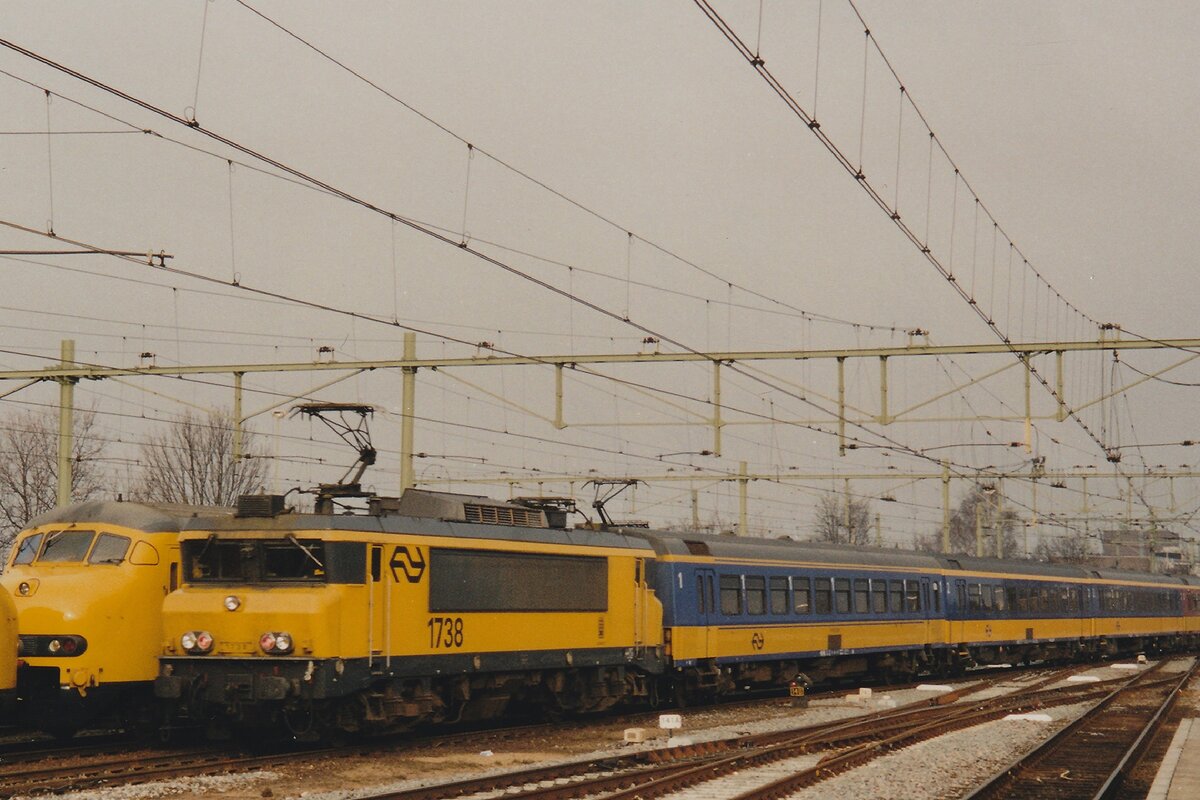

ON 18 Oktober 2003 treft NS 1738 mit ICR-Reisewagen in Nijmegen ein.
(ID 906963)
ON 18 Oktober 2003 treft NS 1738 mit ICR-Reisewagen in Nijmegen ein. Das Zeitalter von inlandische gezogene Züge ist in die Niederlande leider ganz vorbei.
Leon Schrijvers 25.01.2026, 43 Aufrufe, 0 Kommentare
0 Kommentare, Alle Kommentare
Kommentar verfassen
DD-AR mit 1710 passiert der Fotograf am 19 Augustus 2012 in der Nähe von Nijmegen-Dukenburg.
Leon Schrijvers
Leon Schrijvers
Niederlande / E-Loks / 1700
16 1200x800 Px, 22.02.2026
Vom hinter der Bahnübergang wurde am 23 April 2015 NS 1748 mit DD-AR fotografiert. Leider sind die Regionalzüge mit 1700er und DD-AR Vergangenheit...
Leon Schrijvers
Leon Schrijvers
Niederlande / E-Loks / 1700
96 1200x800 Px, 22.10.2025
Niederlande / E-Loks / 1700
86 1200x815 Px, 16.10.2025
Die Nez-cassés NS 1768 "Akkrum" (NL-NS 91 84 1560768-1) am 29 April 2025 im Het Spoorwegmuseum (bis 2005 NSM - Nederlands Spoorwegmuseum / Niederländischen Eisenbahnmuseum) in Utrecht im Bahnhof Maliebaan.
Die Elektrolokomotive wurde 1993 GEC-Alsthom (ab 1998 Alstom S.A.) in Belfort (Frankreich) gebaut und an die NS - Nederlandse Spoorwegen N.V. (Niederländische Eisenbahnen AG) geliefert. Im Frühjahr 2020 wurde die Lokomotive 1768 an das Niederländische Eisenbahnmuseum abgegeben.
Die neuen Lokomotiven der Baureihe 1700 wurden zwischen Februar 1992 und April 1994 in Betrieb genommen. Die Lokomotiven mit der Achsfolge B’B’ basieren auf der Baureihe BB 7200 der französischen Eisenbahngesellschaft SNCF. Damit gehören sie zu den Nez-cassés-Lokomotiven. Sie sind eine modifizierte Version der NS-Baureihe 1600, optisch sind die Lokomotiven nahezu identisch mit ihrem Vorgängermodell. Technisch unterscheiden sie sich jedoch. Dies liegt vor allem an der Steuerung des Hochspannungssystems.
Die Lokomotiven waren ursprünglich für den Einsatz mit den neuen DD-AR - Dubbeldeks-AggloRegiomaterieel (Doppelstock-Agglomeration-Regionalzüge) vorgesehen. Zu diesem Zweck wurden sie an einem Ende mit einer automatischen Kupplung ausgestattet. Nachdem die Doppelstockwagen nach fünf Jahren eigene Triebköpfe erhielten und so als DDM fuhren, wurden die Lokomotiven der Baureihe 1700 wieder zu eigenständigen Lokomotiven umgebaut. Sie wurden im regulären Personenverkehr mit gezogenen Wagen eingesetzt und ersetzen die älteren Lokomotiven der Baureihen 1100, 1200 und 1300. Die Lokomotiven waren auch bis zum 9. Dezember 2023 vor den Intercity-Zügen zwischen Amsterdam und Berlin auf dem niederländischen Abschnitt bis zum Grenzbahnhof Bad Bentheim im Einsatz.
Geschichte:
Ende 1988 beschloss die damalige Geschäftsleitung, neue Doppelstockwagen zu bestellen, die Ähnlichkeiten mit den DDM-1-Wagen aufwiesen. Da die Entwicklung der gewünschten Triebwagen zu lange dauern würde, wurde eine neue Lokomotive gesucht. Die NS (Niederländische Eisenbahnen) wünschten sich eine verbesserte Version der Baureihe 1600. Alsthom stellte den Bau dieser Lokomotivreihe jedoch zu diesem Zeitpunkt ein und konzentrierte sich auf die Entwicklung eines neuen Lokomotivkastentyps. Die ersten Lokomotiven der Baureihe BB 26000 befanden sich zu diesem Zeitpunkt für die SNCF im Bau. Alsthom bot der NS eine verbesserte Version der Baureihe 1600 an, die als Baureihe 1700 bekannt wurde. Die in der Baureihe 1600 verwendete Technologie war zu diesem Zeitpunkt bereits veraltet und die Entwicklung der Leistungselektronik schritt schnell voran. Im Vergleich zur Baureihe 1600 gibt es insgesamt 190 Änderungen und Verbesserungen.
Diese Bestellung umfasste 38 Lokomotiven. Anfang 1991 folgte eine Bestellung über weitere 43 Lokomotiven, sodass die Gesamtzahl der Lokomotiven 81 betrug. Die Folgebestellung fiel zeitlich mit der dritten Bestellung für Doppelstockwagen zusammen. Die Lokomotive 1701 wurde am 20. Dezember 1991 in Tilburg angeliefert und am 4. Februar 1992 in Betrieb genommen. Die letzte Lokomotive, die eintraf, war die Lokomotive 1781, die am 8. März 1994 eintraf und am 19. April 1994 in Betrieb genommen wurde. Aufgrund der schnelleren Lieferung der Lokomotiven im Vergleich zu den Wagen wurde beschlossen, die automatischen Kupplungen der Lokomotiven 1735–1741 zu entfernen und sie im Güterverkehr einzusetzen. Sie bedienten auch Personenzüge zwischen Den Haag und Venlo. Im Februar 1994 wurden die ersten Lokomotiven aus diesem Dienst herausgenommen und für den Betrieb der DD-AR-Wagen umgerüstet.
Technik:
Die Baureihe ist optisch nahezu identisch mit den Lokomotiven der Baureihe 1600. Technisch unterscheiden sich die Lokomotiven in einigen Punkten. Ein Beispiel ist die Thyristor-Chopper-Steuerung mit einer festen Frequenz von 300 Hz. Darüber hinaus sind die Lokomotiven der Baureihe 1700 mit einem leiseren Knorr-Schraubenverdichter ausgestattet, während die meisten Lokomotiven der Baureihe 1600 mit einem Vierzylinder-Kolbenkompressor von Westinghouse ausgestattet sind. Auch besitzen sie eine neuere Version der ATB-Zugbeeinflussung (Version 4 statt 3).
Die Wendezugsteuerung der ICRm-Steuerwagen ist nur mit den 1700 nutzbar. Die Vielfachsteuerung der Baureihe 1700 ermöglicht das Kuppeln für Doppeltraktion untereinander oder mit mDDM, nicht jedoch mit den Lokomotiven der Reihen 1600/1800. Obwohl bei den Niederländischen Eisenbahnen Rechtsverkehr herrscht, sitzt der Triebfahrzeugführer wie bei den SNCF-Lokomotiven auf der linken Seite.
Die Lokomotiven sind 17,64 Meter lang, der Achsstand der Drehgestelle beträgt 2,80 Meter. Das Gesamtgewicht beträgt 86 Tonnen. Durch die vier Achsen beträgt die Achslast 21,5 Tonnen. Jedes Drehgestell ist mit einem Fahrmotor mit Hohlwelle des Typs Alstom TAB 674 C4 ausgerüstet. Diese haben eine Dauerleistung von jeweils 2.270 kW (3.086 PS) bei einer Spannung von 1.000 Volt und treiben dann über Gelenkwellen und Achsgetriebe die Triebachsen an. Insgesamt können die Fahrmotoren eine Dauerleistung von 4.540 kW (6.172PS) bei einer Stromstärke von 3.600 Ampere entwickeln. Das Anlaufdrehmoment beträgt 280 kN. Die planmäßige Höchstgeschwindigkeit beträgt 140 km/h, technisch sind jedoch 180 km/h möglich, in Tests wurden sogar 200 km/h erreicht. Als eigenständige Lokomotive (Lz) dürfen sie 120 km/h fahren. Die Lokomotiven sind mit einem Schraubenkompressor mit Zweikammer-Lufttrockner vom Typ ausgestattet, der eine Leistung von 100 l/min hat. Die Lokomotive verfügt über zwei statische Umrichter im 72-Volt-Niederspannungsnetz. Der erste mit 40 kW versorgt die Lüftermotoren, die Ölumwälzpumpe sowie die Heizung für BSI-Kupplung, Signalhörner und Frontfenster. Der zweite mit 5 kW liefert den Steuerstrom, die Batterieladung und die Beleuchtung. Der Einbau eines zweiten Umrichters ist darauf zurückzuführen, dass die Batterien bei einer Serie 1600 oft schlecht geladen wurden und die Serie 1700 zudem zusätzliche Verbraucher in Form der EP-Bremse und der Kupplungsheizung hat.
Auf dem Dach sind zwei Faiveley-Stromabnehmer mit Doppelschleifstücken montiert.
TECHNISCHE DATEN:
Hersteller: GEC-Alsthom
Gebaute Anzahl: 81 (Serie 1701–1781)
Spurweite: 1.435 mm (Normalspur)
Achsformel: B’B’ (1 Motor/Drehgestell)
Länge über Puffer: 17.640 mm
Drehzapfenabstand: 9.694 mm
Achsabstand im Drehgestell: 2.800 mm
Treibraddurchmesser: 1.250 mm (neu) / 1.180 mm (abgenutzt)
Dienstgewicht: 86,0 t
Radsatzfahrmasse: 21,5 t
Höchstgeschwindigkeit: 180 km/h (in der Praxis 140 km/h)
Dauerleistung: 2 x 2.270 kW = 4.540 kW (2 x 3.086 PD = 6.172 PS)
Stundenleistung: 5.100 kW (6.934 PS)
Anfahrzugkraft: 260 kN
Dauerzugkraft: 88 KN
Stromsystem: 1,5 kV DC
Kleister befahrbarer Gleisbogen: R=50 m (R 100 m im Zugverband)
Quellen: Somda RailWiki.nl, Het Spoorwegmuseum, nmld.nl, Anschriften, Wikipedia (D und NL)
Stand/Überarbeitung: Oktober 2025
