Güterwagen in Sonderbauart der Stahlindustrie Fotos
17 Bilder

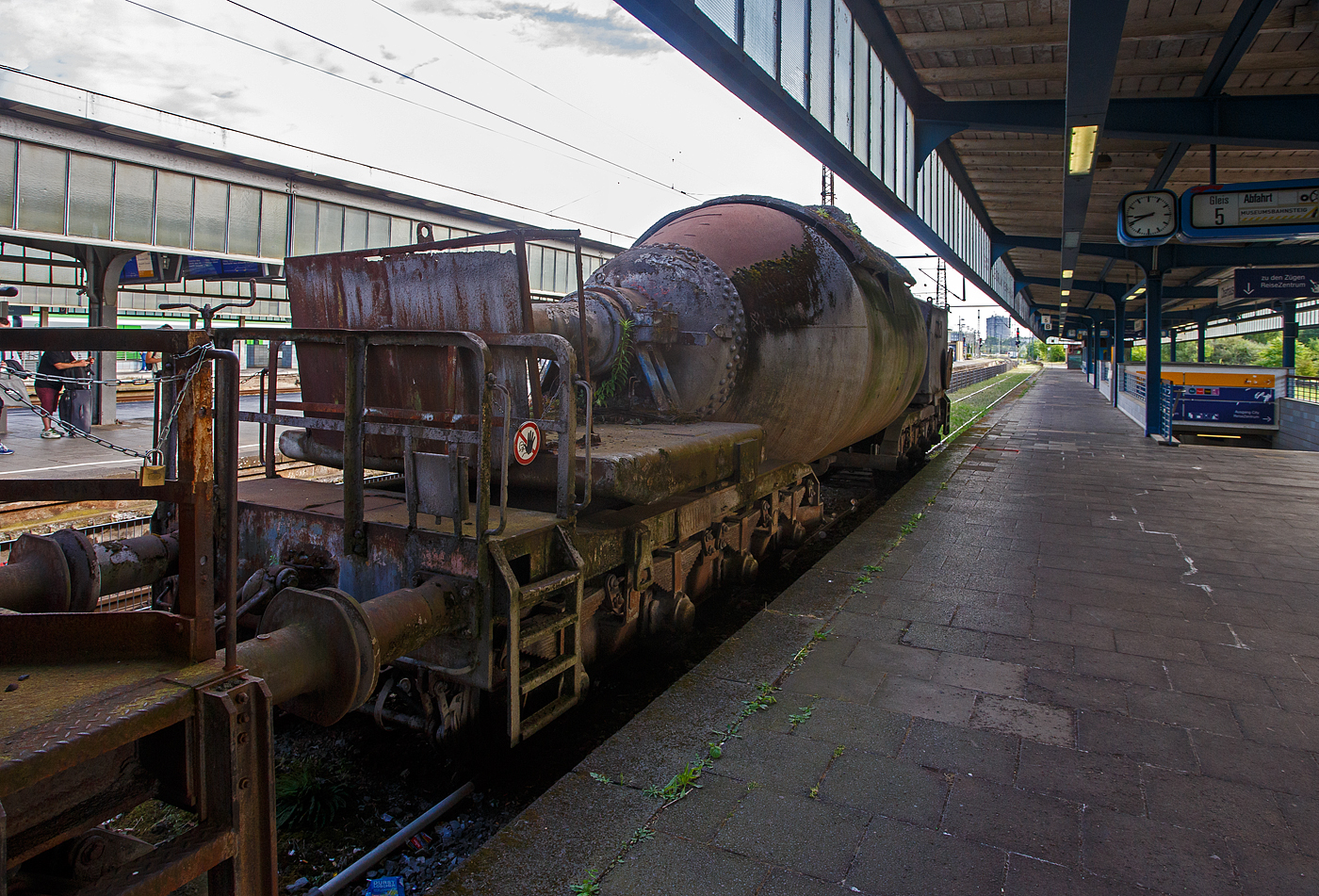

Der achtachsige Torpedowagen T 22 (86001) am 24 Juni 2025 beim Hauptbahnhof Oberhausen am Museumsbahnsteig/-gleis. Der Wagen wurde vermutlich auf der Henrichshütte in Hattingen (Ruhr) verwendet. Mit 8 Achsen (2x4) ist dieser Torpedowagen ein recht kleiner Wagen für ca. 100 t Roheisen.
Der Torpedowagen (auch Torpedopfannenwagen oder Roheisenmischerwagen genannt) ist ein Pfannenwagen, dessen Pfanne (der Roheisenmischer) eine an einen Torpedo erinnernde Form hat. Ein langgestreckter Behälter mit rundem Querschnitt zwischen zwei Drehgestellen. Die Wagen haben außer dem Behälter selbst keinen Rahmen zwischen den Drehgestellen, damit der Behälter möglichst groß dimensioniert werden kann.
Die heutigen Hochöfen besitzen eine untere Etage, durch die direkt die Eisenbahnzüge fahren können. Das Roheisen rinnt dabei während des Abstichs in die bereitgestellten Pfannenwagen, die die Form von Zigarren (sogenannte Torpedowagen) besitzen. In den Wagen wird das noch flüssige Roheisen zur Weiterverarbeitung zum Konverter ins Stahlwerk befördert.
Damit das über 1.400 °C heiße Roheisen beim Transport nicht zu sehr abkühlt und die Wagen nicht beschädigt werden, sind die Pfannen im Inneren doppelwandig mit Schamottesteinen ausgekleidet. Bei Fahrten außerhalb der Werksgelände werden zwischen die Pfannenwagen häufig leere Flachwagen als Abstandshalter in die Zugkomposition eingefügt, um eine zu hohe Flächenbelastung auf Brücken zu vermeiden. Auf den Werksgeländen werden Brücken möglichst vermieden bzw. sind ausreichend stark ausgelegt.
Ein typischer Torpedowagen fasst zwischen 160 und 320 Tonnen flüssigen Roheisens, ein Zug besteht aus vier bis sechs solcher Wagen. Torpedowagen lassen sich fest verschließen und können das Eisen wesentlich länger flüssig halten (bis zu 30 Stunden) als normale Pfannenwagen.
Armin Schwarz
Armin Schwarz

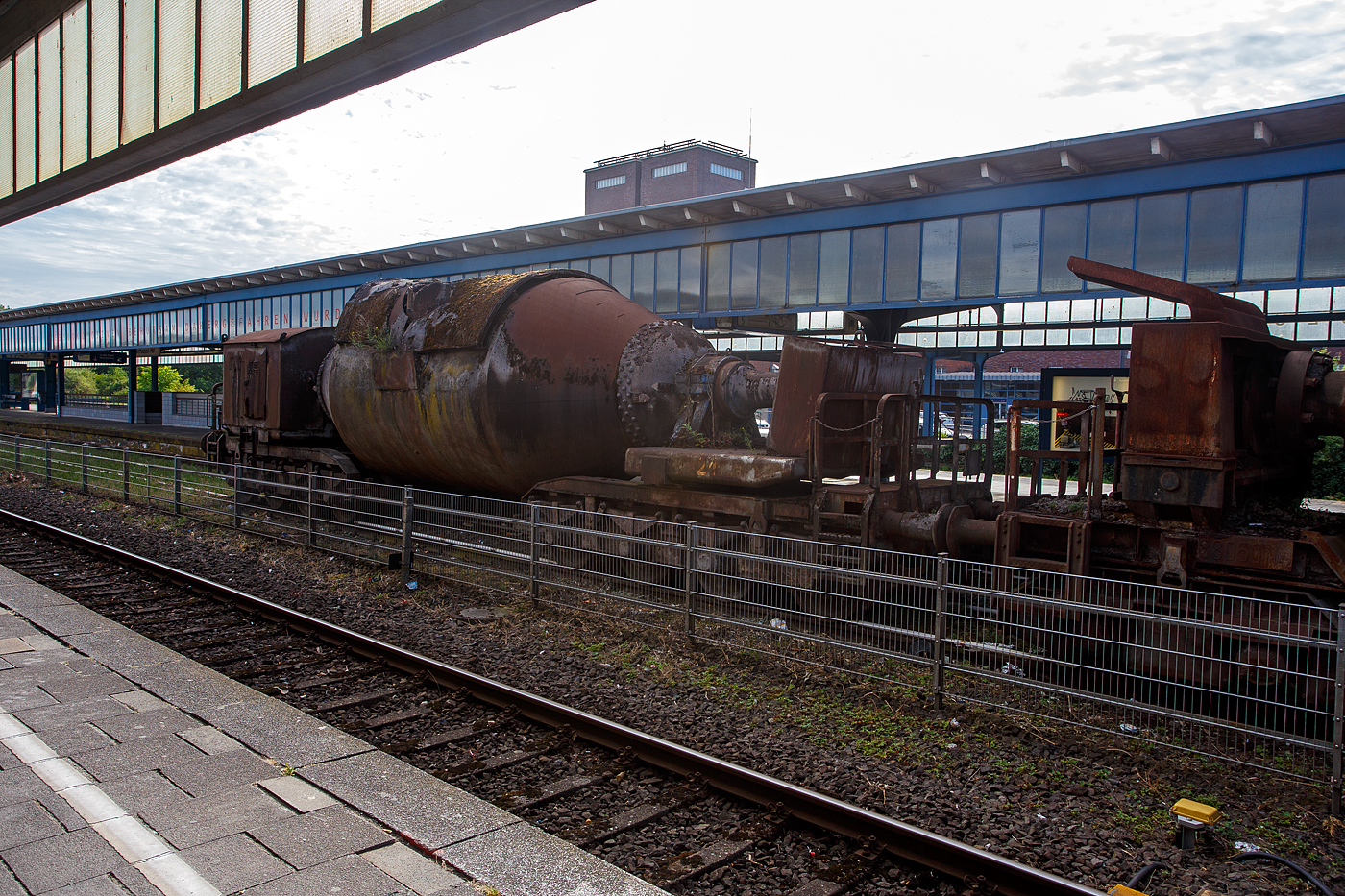

Der achtachsige Torpedowagen T 22 (86001) am 24 Juni 2025 beim Hauptbahnhof Oberhausen am Museumsbahnsteig/-gleis. Der Wagen wurde vermutlich auf der Henrichshütte in Hattingen (Ruhr) verwendet. Mit 8 Achsen (2x4) ist dieser Torpedowagen ein recht kleiner Wagen für ca. 100 t Roheisen.
Der Torpedowagen (auch Torpedopfannenwagen oder Roheisenmischerwagen genannt) ist ein Pfannenwagen, dessen Pfanne (der Roheisenmischer) eine an einen Torpedo erinnernde Form hat. Ein langgestreckter Behälter mit rundem Querschnitt zwischen zwei Drehgestellen. Die Wagen haben außer dem Behälter selbst keinen Rahmen zwischen den Drehgestellen, damit der Behälter möglichst groß dimensioniert werden kann.
Die heutigen Hochöfen besitzen eine untere Etage, durch die direkt die Eisenbahnzüge fahren können. Das Roheisen rinnt dabei während des Abstichs in die bereitgestellten Pfannenwagen, die die Form von Zigarren (sogenannte Torpedowagen) besitzen. In den Wagen wird das noch flüssige Roheisen zur Weiterverarbeitung zum Konverter ins Stahlwerk befördert.
Damit das über 1.400 °C heiße Roheisen beim Transport nicht zu sehr abkühlt und die Wagen nicht beschädigt werden, sind die Pfannen im Inneren doppelwandig mit Schamottesteinen ausgekleidet. Bei Fahrten außerhalb der Werksgelände werden zwischen die Pfannenwagen häufig leere Flachwagen als Abstandshalter in die Zugkomposition eingefügt, um eine zu hohe Flächenbelastung auf Brücken zu vermeiden. Auf den Werksgeländen werden Brücken möglichst vermieden bzw. sind ausreichend stark ausgelegt.
Ein typischer Torpedowagen fasst zwischen 160 und 320 Tonnen flüssigen Roheisens, ein Zug besteht aus vier bis sechs solcher Wagen. Torpedowagen lassen sich fest verschließen und können das Eisen wesentlich länger flüssig halten (bis zu 30 Stunden) als normale Pfannenwagen.
Armin Schwarz
Armin Schwarz

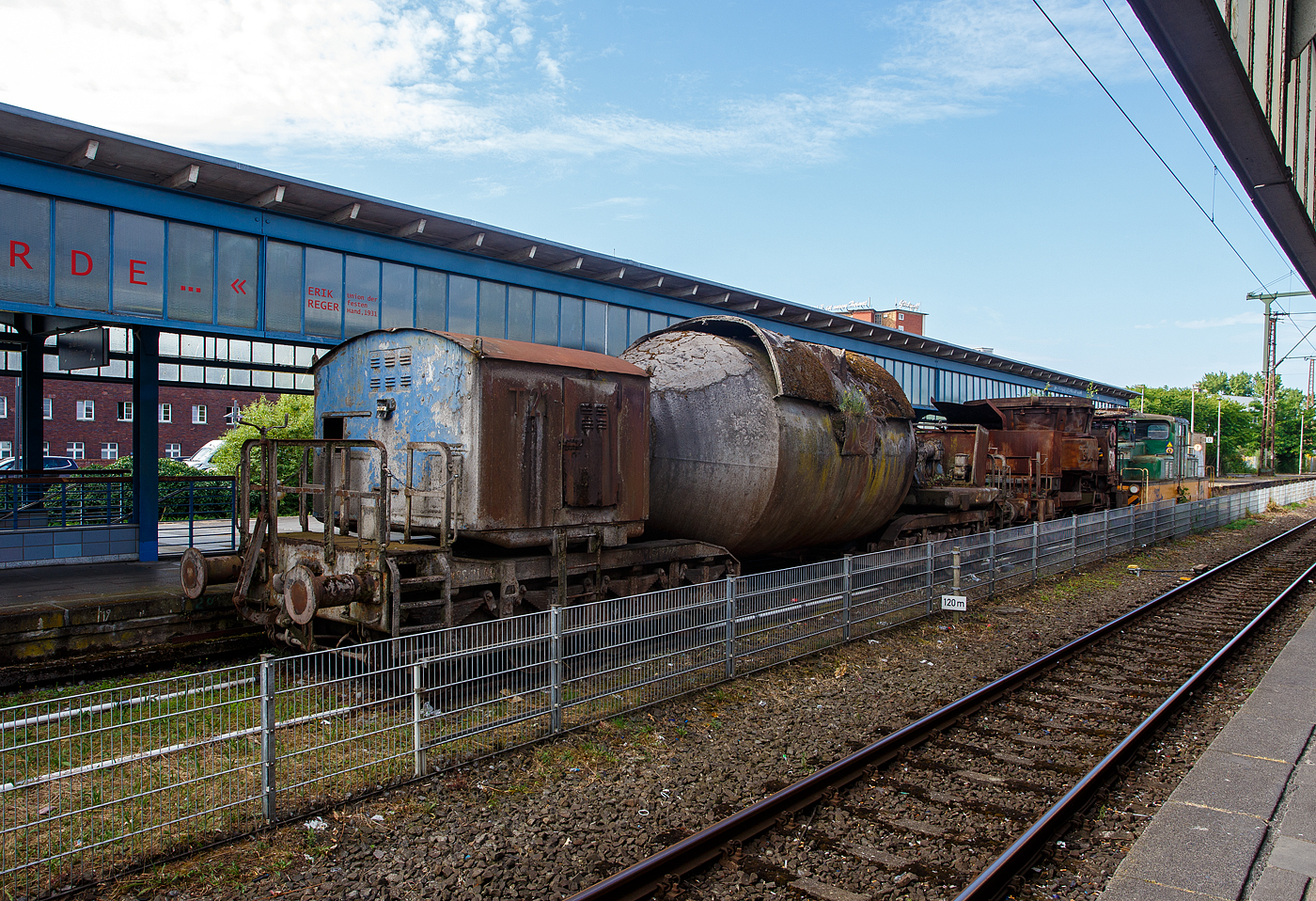

Der achtachsige Torpedowagen T 22 (86001) am 24 Juni 2025 beim Hauptbahnhof Oberhausen am Museumsbahnsteig/-gleis. Der Wagen wurde vermutlich auf der Henrichshütte in Hattingen (Ruhr) verwendet. Mit 8 Achsen (2x4) ist dieser Torpedowagen ein recht kleiner Wagen für ca. 100 t Roheisen.
Der Torpedowagen (auch Torpedopfannenwagen oder Roheisenmischerwagen genannt) ist ein Pfannenwagen, dessen Pfanne (der Roheisenmischer) eine an einen Torpedo erinnernde Form hat. Ein langgestreckter Behälter mit rundem Querschnitt zwischen zwei Drehgestellen. Die Wagen haben außer dem Behälter selbst keinen Rahmen zwischen den Drehgestellen, damit der Behälter möglichst groß dimensioniert werden kann.
Die heutigen Hochöfen besitzen eine untere Etage, durch die direkt die Eisenbahnzüge fahren können. Das Roheisen rinnt dabei während des Abstichs in die bereitgestellten Pfannenwagen, die die Form von Zigarren (sogenannte Torpedowagen) besitzen. In den Wagen wird das noch flüssige Roheisen zur Weiterverarbeitung zum Konverter ins Stahlwerk befördert.
Damit das über 1.400 °C heiße Roheisen beim Transport nicht zu sehr abkühlt und die Wagen nicht beschädigt werden, sind die Pfannen im Inneren doppelwandig mit Schamottesteinen ausgekleidet. Bei Fahrten außerhalb der Werksgelände werden zwischen die Pfannenwagen häufig leere Flachwagen als Abstandshalter in die Zugkomposition eingefügt, um eine zu hohe Flächenbelastung auf Brücken zu vermeiden. Auf den Werksgeländen werden Brücken möglichst vermieden bzw. sind ausreichend stark ausgelegt.
Ein typischer Torpedowagen fasst zwischen 160 und 320 Tonnen flüssigen Roheisens, ein Zug besteht aus vier bis sechs solcher Wagen. Torpedowagen lassen sich fest verschließen und können das Eisen wesentlich länger flüssig halten (bis zu 30 Stunden) als normale Pfannenwagen.
Armin Schwarz
Armin Schwarz

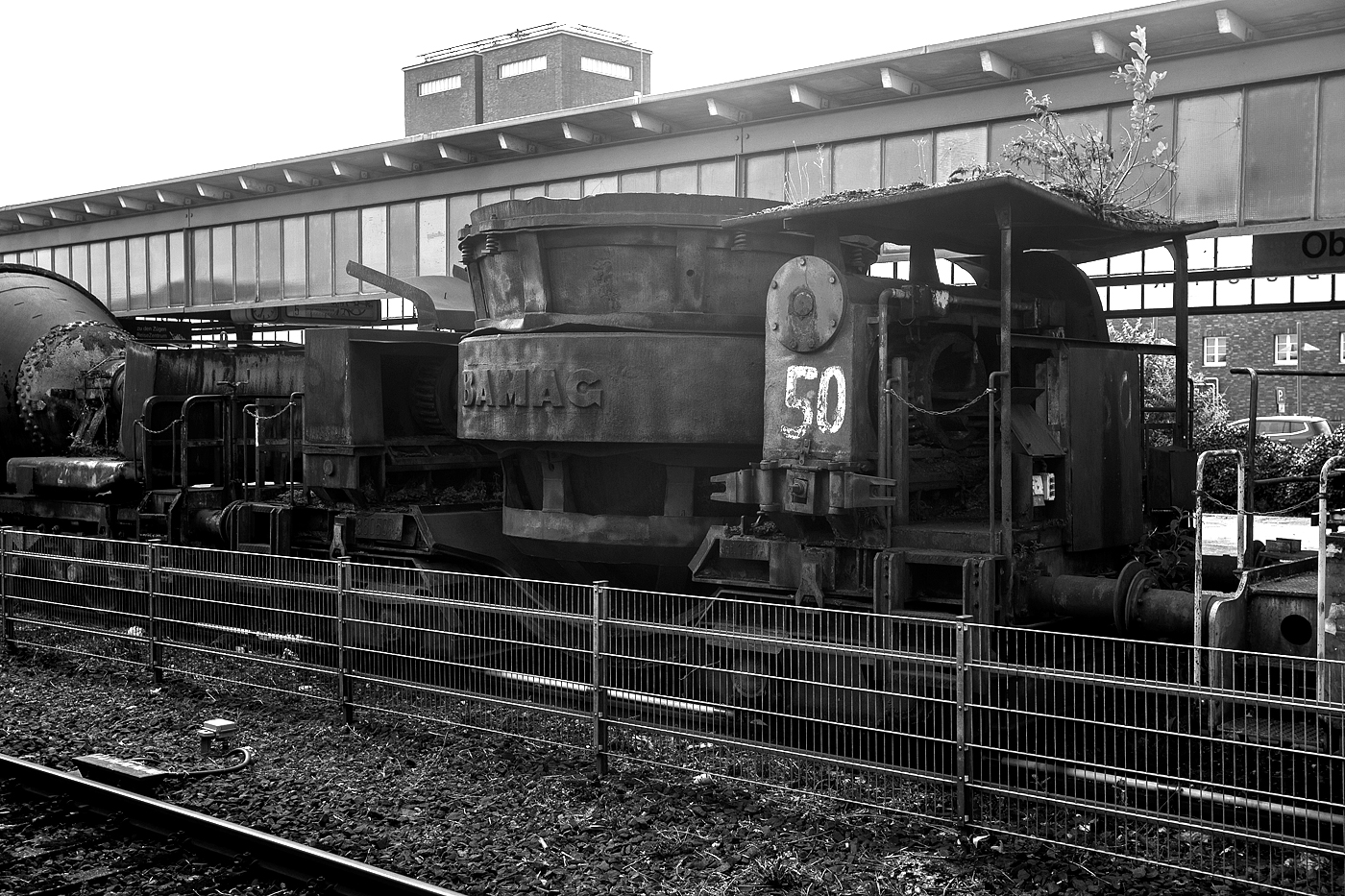

Vierachsiger Schlackenwagen Nr. 50 (Pfannenwagen zum Transport von flüssiger Schlacke) vom Hersteller BAMAG (Berlin-Anhaltische Maschinenbau Aktiengesellschaft) am 24 Juni 2025 beim Hauptbahnhof Oberhausen am Museumsbahnsteig/-gleis. Der Wagen wurde vermutlich auf der Henrichshütte in Hattingen (Ruhr) verwendet.
Bereits an der massiven und schweren Bauweise sieht man den Fahrzeugen den Verwendungszweck Montanindustrie an. Solche Wagen sind in der Regel nur innerhalb der Stahlwerke im Einsatz, man sieht sie nicht auf den Gleisen der Staatsbahnen.
In Stahlwerken werden solche Wagen für den Transport von Schlacke verwendet. Vor allen bei der Roheisenerzeugung (Eisenverhüttung mittels Hochöfen) fällt sehr viel Schlacke an, aber auch bei der weiteren Stahlerzeugung/-verhüttung. Die flüssige und heiße Schlacke wird u.a. beim Abstich des Hochofens in die Pfanne des Wagens geleitet. Dann wird der Zug mit mehreren Schlackenwagen an die entsprechende Schlackengrube gefahren wo die noch flüssige ausgekippt wird. Nach dem erkalten wird dann die Schlacke mit Radladern o.ä. verlanden und auf die Schlackenhalde verbracht. Dies ist dann der typische Schlackensand oder auch Hüttensand genannt. Hier in der Region dem Siegerland waren viele Hochöfen in Betrieb, heute erinnern meist nur noch die Schlackenhalden daran. Unteranderem auch in Herdorf.
Armin Schwarz
Armin Schwarz

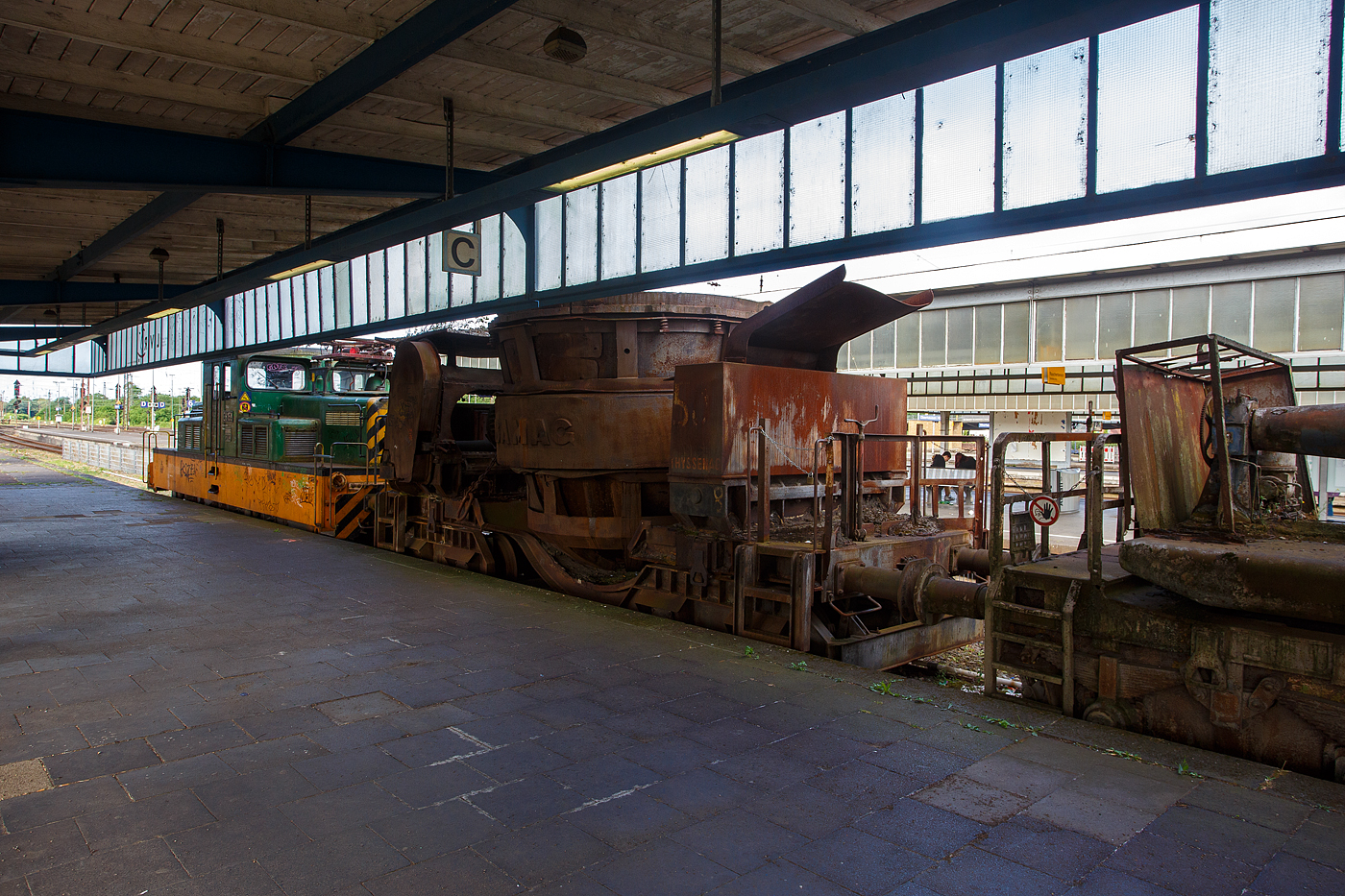

Vierachsiger Schlackenwagen Nr. 50 (Pfannenwagen zum Transport von flüssiger Schlacke) vom Hersteller BAMAG (Berlin-Anhaltische Maschinenbau Aktiengesellschaft) am 24 Juni 2025 beim Hauptbahnhof Oberhausen am Museumsbahnsteig/-gleis. Der Wagen wurde vermutlich auf der Henrichshütte in Hattingen (Ruhr) verwendet.
Bereits an der massiven und schweren Bauweise sieht man den Fahrzeugen den Verwendungszweck Montanindustrie an. Solche Wagen sind in der Regel nur innerhalb der Stahlwerke im Einsatz, man sieht sie nicht auf den Gleisen der Staatsbahnen.
In Stahlwerken werden solche Wagen für den Transport von Schlacke verwendet. Vor allen bei der Roheisenerzeugung (Eisenverhüttung mittels Hochöfen) fällt sehr viel Schlacke an, aber auch bei der weiteren Stahlerzeugung/-verhüttung. Die flüssige und heiße Schlacke wird u.a. beim Abstich des Hochofens in die Pfanne des Wagens geleitet. Dann wird der Zug mit mehreren Schlackenwagen an die entsprechende Schlackengrube gefahren wo die noch flüssige ausgekippt wird. Nach dem erkalten wird dann die Schlacke mit Radladern o.ä. verlanden und auf die Schlackenhalde verbracht. Dies ist dann der typische Schlackensand oder auch Hüttensand genannt. Hier in der Region dem Siegerland waren viele Hochöfen in Betrieb, heute erinnern meist nur noch die Schlackenhalden daran. Unteranderem auch in Herdorf.
Armin Schwarz
Armin Schwarz
Deutschland / Hybrid- und Zweikraftloks / Jung ED 80 t, Deutschland / Loks von Jung, Jungenthal / Zweikraftloks div. Typen, Deutschland / Wagen / Güterwagen in Sonderbauart der Stahlindustrie , Deutschland / Museen, Ausstellungen und Messen / Oberhausen Hbf Museumsbahnsteig
31 1400x933 Px, 24.08.2025

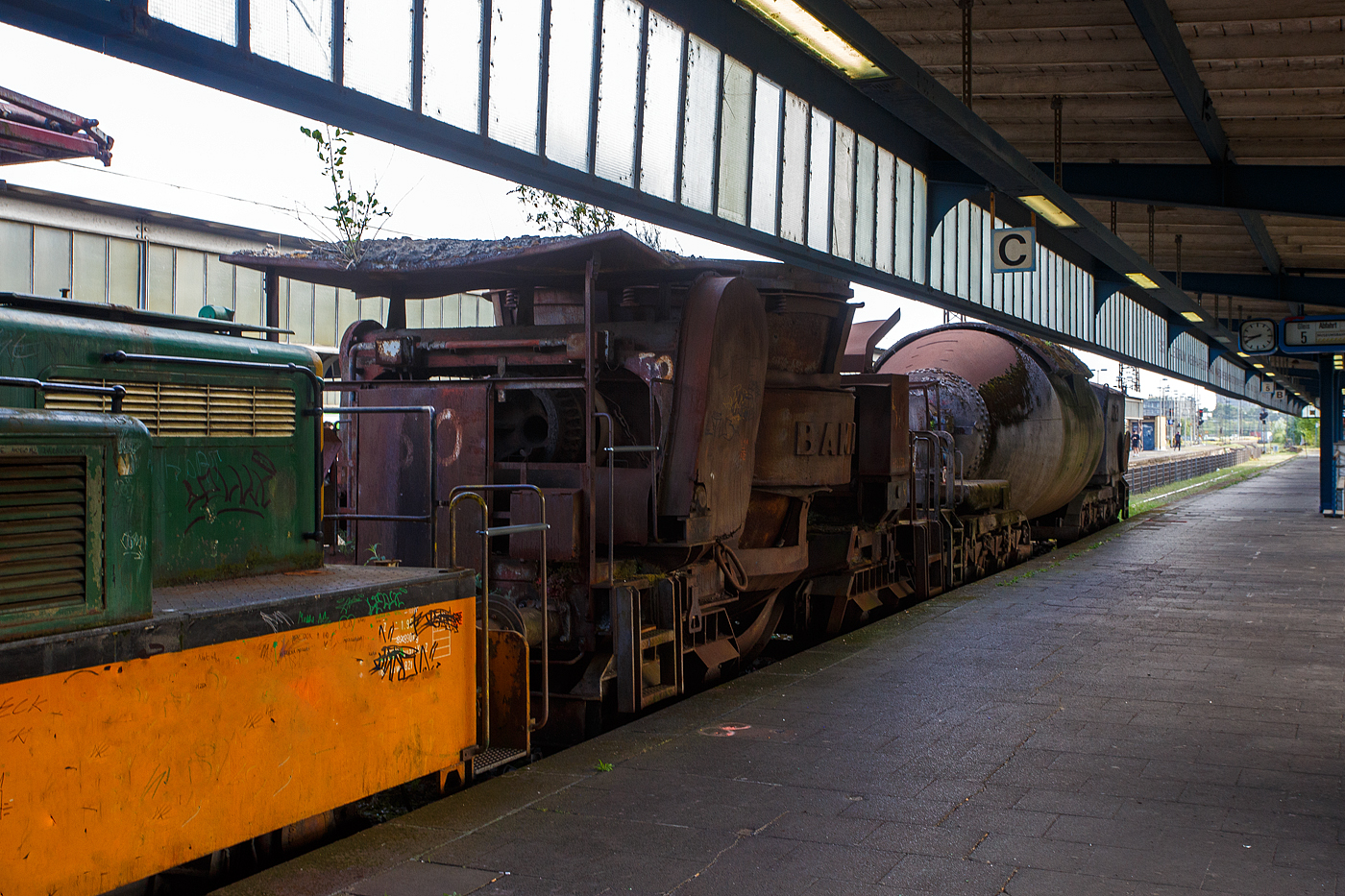

Vierachsiger Schlackenwagen Nr. 50 (Pfannenwagen zum Transport von flüssiger Schlacke) vom Hersteller BAMAG (Berlin-Anhaltische Maschinenbau Aktiengesellschaft) am 24 Juni 2025 beim Hauptbahnhof Oberhausen am Museumsbahnsteig/-gleis. Der Wagen wurde vermutlich auf der Henrichshütte in Hattingen (Ruhr) verwendet.
Bereits an der massiven und schweren Bauweise sieht man den Fahrzeugen den Verwendungszweck Montanindustrie an. Solche Wagen sind in der Regel nur innerhalb der Stahlwerke im Einsatz, man sieht sie nicht auf den Gleisen der Staatsbahnen.
In Stahlwerken werden solche Wagen für den Transport von Schlacke verwendet. Vor allen bei der Roheisenerzeugung (Eisenverhüttung mittels Hochöfen) fällt sehr viel Schlacke an, aber auch bei der weiteren Stahlerzeugung/-verhüttung. Die flüssige und heiße Schlacke wird u.a. beim Abstich des Hochofens in die Pfanne des Wagens geleitet. Dann wird der Zug mit mehreren Schlackenwagen an die entsprechende Schlackengrube gefahren wo die noch flüssige ausgekippt wird. Nach dem erkalten wird dann die Schlacke mit Radladern o.ä. verlanden und auf die Schlackenhalde verbracht. Dies ist dann der typische Schlackensand oder auch Hüttensand genannt. Hier in der Region dem Siegerland waren viele Hochöfen in Betrieb, heute erinnern meist nur noch die Schlackenhalden daran. Unteranderem auch in Herdorf.
Armin Schwarz
Armin Schwarz
Die Normalspur-Dampflokomotive 46 der Völklinger Hütte (ehem. Röchling'schen Eisen- und Stahlwerke GmbH in Völklingen/Saar, ab 1982 ARBED-Saarstahl GmbH, ab 1986 Saarstahl Völklingen GmbH), eine Jung Hochofenlok niedriger Bauart, abgestellt mit einem offenen Roheisenpfannenwagen der Burbacher Hütte, hier am 01 Juli 2025 am Gelände Völklinger Hütte als Denkmal. Heutiger Eigentümer ist die Initiative Völklinger Hütte e.V..
1964 wurde die Lok Nr. 46 mit der Fabriknummer 13835 im Auftrag der Röchling'schen Eisen- und Stahlwerke als letzte rostgefeuerte Dampflok der Firma Arnold Jung, Lokomotivfabrik GmbH, in Jungenthal bei Kirchen an der Sieg gebaut und am 09.12.1964 geliefert. Einsatzgebiet war der Roheisentransport von den sechs Hochöfen zum Thomasstahlwerk, wobei die besonders beengten Verhältnisse auf der Völklinger Hütte eine besondere Bauform erforderten. Die Verbindung zwischen Eisenwerk und Stahlwerk war nur durch einen Tunnel möglich, da die Deutsche Bahn durch ihre Gleisanlagen die Hütte in zwei Bereiche teilt. Dieser Tunnel, der Roheisenkanal, ist so niedrig, dass die zweiachsige Lok nur eine Höhe von 2.640 mm über der Schienenoberkante und eine Breite von 2.450 mm aufweist. Die Loks 44 (11945/Baujahr 1953) und 45 (13240/Baujahr 1959), die nach vorliegenden Unterlagen technisch baugleich sind, wurden schon vorher (von der Arnold Jung GmbH an die Völklinger Hütte geliefert.
Armin Schwarz
Armin Schwarz
Deutschland / Loks von Jung, Jungenthal / Dampfloks div. Typen, Deutschland / Museen, Ausstellungen und Messen / Völklinger Hütte (Weltkulturerbe), Deutschland / Museumsbahnen und Vereine / Initiative Völklinger Hütte e.V., Deutschland / Dampfloks / Jung Hochofenlok niedriger Bauart, Deutschland / Wagen / Güterwagen in Sonderbauart der Stahlindustrie
53 1400x1111 Px, 08.07.2025
Die Normalspur-Dampflokomotive 46 der Völklinger Hütte (ehem. Röchling'schen Eisen- und Stahlwerke GmbH in Völklingen/Saar, ab 1982 ARBED-Saarstahl GmbH, ab 1986 Saarstahl Völklingen GmbH), eine Jung Hochofenlok niedriger Bauart, abgestellt mit einem offenen Roheisenpfannenwagen der Burbacher Hütte, hier am 01 Juli 2025 am Gelände Völklinger Hütte als Denkmal. Heutiger Eigentümer ist die Initiative Völklinger Hütte e.V..
1964 wurde die Lok Nr. 46 mit der Fabriknummer 13835 im Auftrag der Röchling'schen Eisen- und Stahlwerke als letzte rostgefeuerte Dampflok der Firma Arnold Jung, Lokomotivfabrik GmbH, in Jungenthal bei Kirchen an der Sieg gebaut und am 09.12.1964 geliefert. Einsatzgebiet war der Roheisentransport von den sechs Hochöfen zum Thomasstahlwerk, wobei die besonders beengten Verhältnisse auf der Völklinger Hütte eine besondere Bauform erforderten. Die Verbindung zwischen Eisenwerk und Stahlwerk war nur durch einen Tunnel möglich, da die Deutsche Bahn durch ihre Gleisanlagen die Hütte in zwei Bereiche teilt. Dieser Tunnel, der Roheisenkanal, ist so niedrig, dass die zweiachsige Lok nur eine Höhe von 2.640 mm über der Schienenoberkante und eine Breite von 2.450 mm aufweist. Die Loks 44 (11945/Baujahr 1953) und 45 (13240/Baujahr 1959), die nach vorliegenden Unterlagen technisch baugleich sind, wurden schon vorher (von der Arnold Jung GmbH an die Völklinger Hütte geliefert.
Um speziell die Führerhausrückwand, die Lampen, aber auch die Kupplungselemente zwischen Lok und dem ersten Wagen vor flüssigen glühenden Spritzern von herabfallenden Roheisen zu schützen, erhielten die Lokomotiven ein nach hinten verlängertes Dach. Die Puffer wurden im Stahlwerk den dort vorhanden Roheisenpfannenwagen angepasst. Alte Jung Mitarbeiter berichten, an der Lok hätte man kaum was verdient, weil länst nicht mehr Dampflokteile ab Lager vorhanden waren umd z.T. mühsam und teuer beschafft werden musste.
Im Zuge der Modernisierung und Rationalisierung wurden die Roheisendampfloks 1981 nicht mehr benötigt. Während die Lokomotiven 44 und 45 an ein Museum im Ruhrgebiet verkauft wurden, gelangte die Lokomotive 46 als technisches Denkmal 1982 zur Universität Kaiserslautern. Diese schenkte die Lokomotive 46 der Initiative Völklinger Hütte, die sie mit Hilfe von Sponsoren am 9. Februar 1999 nach Völklingen zurückholte.
TECHNISCHE DATEN:
Baujahre: 1953,1959 und 1964
Gebaute Anzahl: 3
Spurweite: 1.435 mm (Normalspur)
Achsformel: B
Länge: 7.600 mm
Achsabstand: 2.000 mm
Triebraddurchmesser: 1.000 mm (neu)
Breite: 2.450 mm
Höhe: 2.650 mm
Dienstgewicht: 26 t
Höchstgeschwindigkeit: k. A.
Leistung: 250 PS
Zugkraft: 7,5 t
Zylinder: 2 Stück, Ø 380 mm x 500 mm Hub
Dampfdruck: 14 bar
Heizfläche: 58,92 m²
Rostfläche: 1,17 m²
Anzahl Siederohre: 178 Stück
Durchmesser Siederohre: 33/38 mm
Länge Siederohre: 2.540 mm
Wasservorrat: 2.500 l (2,5 m³)
Kohlenvorrat: 500 kg
Armin Schwarz
Armin Schwarz
Deutschland / Loks von Jung, Jungenthal / Dampfloks div. Typen, Deutschland / Museen, Ausstellungen und Messen / Völklinger Hütte (Weltkulturerbe), Deutschland / Museumsbahnen und Vereine / Initiative Völklinger Hütte e.V., Deutschland / Dampfloks / Jung Hochofenlok niedriger Bauart, Deutschland / Wagen / Güterwagen in Sonderbauart der Stahlindustrie
54 1400x933 Px, 08.07.2025
Die Normalspur-Dampflokomotive 46 der Völklinger Hütte (ehem. Röchling'schen Eisen- und Stahlwerke GmbH in Völklingen/Saar, ab 1982 ARBED-Saarstahl GmbH, ab 1986 Saarstahl Völklingen GmbH), eine Jung Hochofenlok niedriger Bauart, abgestellt mit einem offenen Roheisenpfannenwagen der Burbacher Hütte, hier am 01 Juli 2025 am Gelände Völklinger Hütte als Denkmal. Heutiger Eigentümer ist die Initiative Völklinger Hütte e.V..
1964 wurde die Lok Nr. 46 mit der Fabriknummer 13835 im Auftrag der Röchling'schen Eisen- und Stahlwerke als letzte rostgefeuerte Dampflok der Firma Arnold Jung, Lokomotivfabrik GmbH, in Jungenthal bei Kirchen an der Sieg gebaut und am 09.12.1964 geliefert. Einsatzgebiet war der Roheisentransport von den sechs Hochöfen zum Thomasstahlwerk, wobei die besonders beengten Verhältnisse auf der Völklinger Hütte eine besondere Bauform erforderten. Die Verbindung zwischen Eisenwerk und Stahlwerk war nur durch einen Tunnel möglich, da die Deutsche Bahn durch ihre Gleisanlagen die Hütte in zwei Bereiche teilt. Dieser Tunnel, der Roheisenkanal, ist so niedrig, dass die zweiachsige Lok nur eine Höhe von 2.640 mm über der Schienenoberkante und eine Breite von 2.450 mm aufweist. Die Loks 44 (11945/Baujahr 1953) und 45 (13240/Baujahr 1959), die nach vorliegenden Unterlagen technisch baugleich sind, wurden schon vorher (von der Arnold Jung GmbH an die Völklinger Hütte geliefert.
Um speziell die Führerhausrückwand, die Lampen, aber auch die Kupplungselemente zwischen Lok und dem ersten Wagen vor flüssigen glühenden Spritzern von herabfallenden Roheisen zu schützen, erhielten die Lokomotiven ein nach hinten verlängertes Dach. Die Puffer wurden im Stahlwerk den dort vorhanden Roheisenpfannenwagen angepasst. Alte Jung Mitarbeiter berichten, an der Lok hätte man kaum was verdient, weil länst nicht mehr Dampflokteile ab Lager vorhanden waren umd z.T. mühsam und teuer beschafft werden musste.
Im Zuge der Modernisierung und Rationalisierung wurden die Roheisendampfloks 1981 nicht mehr benötigt. Während die Lokomotiven 44 und 45 an ein Museum im Ruhrgebiet verkauft wurden, gelangte die Lokomotive 46 als technisches Denkmal 1982 zur Universität Kaiserslautern. Diese schenkte die Lokomotive 46 der Initiative Völklinger Hütte, die sie mit Hilfe von Sponsoren am 9. Februar 1999 nach Völklingen zurückholte.
TECHNISCHE DATEN:
Baujahre: 1953,1959 und 1964
Gebaute Anzahl: 3
Spurweite: 1.435 mm (Normalspur)
Achsformel: B
Länge: 7.600 mm
Achsabstand: 2.000 mm
Triebraddurchmesser: 1.000 mm (neu)
Breite: 2.450 mm
Höhe: 2.650 mm
Dienstgewicht: 26 t
Höchstgeschwindigkeit: k. A.
Leistung: 250 PS
Zugkraft: 7,5 t
Zylinder: 2 Stück, Ø 380 mm x 500 mm Hub
Dampfdruck: 14 bar
Heizfläche: 58,92 m²
Rostfläche: 1,17 m²
Anzahl Siederohre: 178 Stück
Durchmesser Siederohre: 33/38 mm
Länge Siederohre: 2.540 mm
Wasservorrat: 2.500 l (2,5 m³)
Kohlenvorrat: 500 kg
Armin Schwarz
Armin Schwarz
Deutschland / Loks von Jung, Jungenthal / Dampfloks div. Typen, Deutschland / Museen, Ausstellungen und Messen / Völklinger Hütte (Weltkulturerbe), Deutschland / Museumsbahnen und Vereine / Initiative Völklinger Hütte e.V., Deutschland / Dampfloks / Jung Hochofenlok niedriger Bauart, Deutschland / Wagen / Güterwagen in Sonderbauart der Stahlindustrie
66 1400x933 Px, 08.07.2025
Ein vierachsiger normalspuriger offener Roheisenpfannenwagen der Burbacher Hütte hinter der Normalspur-Dampflokomotive 46, einer Jung Hochofenlok niedriger Bauart, der Völklinger Hütte (ehem. Röchling'schen Eisen- und Stahlwerke GmbH in Völklingen/Saar, ab 1982 ARBED-Saarstahl GmbH, ab 1986 Saarstahl Völklingen GmbH), ausgestellt als Denkmal am Gelände Völklinger Hütte, hier am 01 Juli 2025 am Gelände Völklinger Hütte als Denkmal. Heutiger Eigentümer ist die Initiative Völklinger Hütte e.V..
1971 fusionierten die Burbacher und Völklinger Hütte, und ab 1975 wurde die Stahlproduktion in der Burbacher Hütte eingestellt. Das Bild zeigt einen offenen Pfannenwagen, mit dem das flüssige und heiße Roheisen aus dem Hochofen aufgefangen wird, und dann zur Weiterverarbeitung mittels Werkseisenbahn zur Weiterverarbeitung in das angrenzende Stahl- und Walzwerk weitertransportiert wurde. Da die Entfernungen gering waren, benötigte man keine mit Schamott ausgemauerten Torpedopfannenwagen. Ob der Wagen hier auf der Völklinger Hütte ist mit nicht klar, aber da er erheblich höher ist als die Lok, so vermute ich das er hier keinen Einsatz fand.
Armin Schwarz
Armin Schwarz
Ein vierachsiger normalspuriger offener Roheisenpfannenwagen der Burbacher Hütte hinter der Normalspur-Dampflokomotive 46, einer Jung Hochofenlok niedriger Bauart, der Völklinger Hütte (ehem. Röchling'schen Eisen- und Stahlwerke GmbH in Völklingen/Saar, ab 1982 ARBED-Saarstahl GmbH, ab 1986 Saarstahl Völklingen GmbH), ausgestellt als Denkmal am Gelände Völklinger Hütte, hier am 01 Juli 2025 am Gelände Völklinger Hütte als Denkmal. Heutiger Eigentümer ist die Initiative Völklinger Hütte e.V..
1971 fusionierten die Burbacher und Völklinger Hütte, und ab 1975 wurde die Stahlproduktion in der Burbacher Hütte eingestellt. Das Bild zeigt einen offenen Pfannenwagen, mit dem das flüssige und heiße Roheisen aus dem Hochofen aufgefangen wird, und dann zur Weiterverarbeitung mittels Werkseisenbahn zur Weiterverarbeitung in das angrenzende Stahl- und Walzwerk weitertransportiert wurde. Da die Entfernungen gering waren, benötigte man keine mit Schamott ausgemauerten Torpedopfannenwagen. Ob der Wagen hier auf der Völklinger Hütte ist mit nicht klar, aber da er erheblich höher ist als die Lok, so vermute ich das er hier keinen Einsatz fand.
Armin Schwarz
Armin Schwarz
Deutschland / Loks von Jung, Jungenthal / Dampfloks div. Typen, Deutschland / Museen, Ausstellungen und Messen / Völklinger Hütte (Weltkulturerbe), Deutschland / Museumsbahnen und Vereine / Initiative Völklinger Hütte e.V., Deutschland / Dampfloks / Jung Hochofenlok niedriger Bauart, Deutschland / Wagen / Güterwagen in Sonderbauart der Stahlindustrie
61 1400x979 Px, 08.07.2025
Dreiachsiger Roheisenpfannen-Wagen (oder Gießpfannen-Wagen) ausgestellt im Außenbereich vom Bergbaumuseum Herdorf-Sassenroth des Landkreis Altenkirchen, hier am 03 November 2024. Vom Bergbaumuseum wird er als Schlackewagen bezeichnet, was es aber nach meiner Einschätzung nicht ist.
In Hütten im Siegerland gab es wohl solche Wagen, aber nicht auf der Friedrichshütte in Herdorf, da dort das flüssige Roheisen ins Masselbett gegossen wurde. Auch Schlackewagen wurden nicht benötigt, da diese nach dem erkalten im Wasserbad zu Sand, direkt mit einer Drahtseilbahn auf die Halde gebracht wurde. Am 30. August 1968 erfolgte der letzte Hochofenabstich in der Friedrichshütte sowie der Alte Hütte in Herdorf.
Das Bergbaumuseum in Herdorf-Sassenroth informiert über 2.500 Jahre Bergbau und Hüttenwesen im Siegerland und im Landkreis Altenkirchen. Neben verschiedenen Exponaten und historischen Fotos kann man die früheren Arbeiten der Bergleute in einem Schaustollen verfolgen.
Armin Schwarz
Armin Schwarz
Dreiachsiger Roheisenpfannen-Wagen (oder Gießpfannen-Wagen) ausgestellt im Außenbereich vom Bergbaumuseum Herdorf-Sassenroth des Landkreis Altenkirchen, hier am 03 November 2024. Vom Bergbaumuseum wird er als Schlackewagen bezeichnet, was es aber nach meiner Einschätzung nicht ist.
In Hütten im Siegerland gab es wohl solche Wagen, aber nicht auf der Friedrichshütte in Herdorf, da dort das flüssige Roheisen ins Masselbett gegossen wurde. Auch Schlackewagen wurden nicht benötigt, da diese nach dem erkalten im Wasserbad zu Sand, direkt mit einer Drahtseilbahn auf die Halde gebracht wurde. Am 30. August 1968 erfolgte der letzte Hochofenabstich in der Friedrichshütte sowie der Alte Hütte in Herdorf.
Das Bergbaumuseum in Herdorf-Sassenroth informiert über 2.500 Jahre Bergbau und Hüttenwesen im Siegerland und im Landkreis Altenkirchen. Neben verschiedenen Exponaten und historischen Fotos kann man die früheren Arbeiten der Bergleute in einem Schaustollen verfolgen.
Armin Schwarz
Armin Schwarz
Dreiachsiger Roheisenpfannen-Wagen (oder Gießpfannen-Wagen) ausgestellt im Außenbereich vom Bergbaumuseum Herdorf-Sassenroth des Landkreis Altenkirchen, hier am 03 November 2024. Vom Bergbaumuseum wird er als Schlackewagen bezeichnet, was es aber nach meiner Einschätzung nicht ist.
In Hütten im Siegerland gab es wohl solche Wagen, aber nicht auf der Friedrichshütte in Herdorf, da dort das flüssige Roheisen ins Masselbett gegossen wurde. Auch Schlackewagen wurden nicht benötigt, da diese nach dem erkalten im Wasserbad zu Sand, direkt mit einer Drahtseilbahn auf die Halde gebracht wurde. Am 30. August 1968 erfolgte der letzte Hochofenabstich in der Friedrichshütte sowie der Alte Hütte in Herdorf.
Das Bergbaumuseum in Herdorf-Sassenroth informiert über 2.500 Jahre Bergbau und Hüttenwesen im Siegerland und im Landkreis Altenkirchen. Neben verschiedenen Exponaten und historischen Fotos kann man die früheren Arbeiten der Bergleute in einem Schaustollen verfolgen.
Armin Schwarz
Armin Schwarz
Der achtachsige ATH Thyssen Torpedopfannenwagen T 23 (86002) am 05.06.2011 im LWL-Industriemuseum Henrichshütte in Hattingen. Mit 8 Achsen (2 x4) ist dieser Torpedowagen ein recht kleiner Wagen.
Der Torpedowagen (auch Torpedopfannenwagen oder Roheisenmischerwagen genannt) ist ein Pfannenwagen, dessen Pfanne (der Roheisenmischer) eine an einen Torpedo erinnernde Form hat. Ein langgestreckter Behälter mit rundem Querschnitt zwischen zwei Drehgestellen. Die Wagen haben außer dem Behälter selbst keinen Rahmen zwischen den Drehgestellen, damit der Behälter möglichst groß dimensioniert werden kann.
Die heutigen Hochöfen besitzen eine untere Etage, durch die direkt Eisenbahnzüge fahren können. Das Roheisen rinnt dabei während des Abstichs in die bereitgestellten Pfannenwagen, die die Form von Zigarren (sogenannte Torpedowagen) besitzen.In den Wagen wird das noch flüssige Roheisen zur Weiterverarbeitung zum Konverter ins Stahlwerk befördert.
Damit das über 1.400 °C heiße Roheisen beim Transport nicht zu sehr abkühlt und die Wagen nicht beschädigt werden, sind die Pfannen im Inneren doppelwandig mit Schamottesteinen ausgekleidet. Bei Fahrten außerhalb der Werksgelände werden zwischen die Pfannenwagen häufig leere Flachwagen als Abstandshalter in die Zugkomposition eingefügt, um eine zu hohe Flächenbelastung auf Brücken zu vermeiden. Auf den Werksgeländen werden Brücken möglichst vermieden bzw. sind ausreichend stark ausgelegt.
Ein typischer Torpedowagen fasst zwischen 160 und 320 Tonnen flüssigen Roheisens, ein Zug besteht aus vier bis sechs solcher Wagen. Torpedowagen lassen sich fest verschließen und können das Eisen wesentlich länger flüssig halten (bis zu 30 Stunden) als normale Pfannenwagen.
Armin Schwarz
Armin Schwarz
Der achtachsige ATH Thyssen Torpedopfannenwagen T 23 (86002) am 05.06.2011 im LWL-Industriemuseum Henrichshütte in Hattingen. Mit 8 Achsen (2 x4) ist dieser Torpedowagen ein recht kleiner Wagen.
Der Torpedowagen (auch Torpedopfannenwagen oder Roheisenmischerwagen genannt) ist ein Pfannenwagen, dessen Pfanne (der Roheisenmischer) eine an einen Torpedo erinnernde Form hat. Ein langgestreckter Behälter mit rundem Querschnitt zwischen zwei Drehgestellen. Die Wagen haben außer dem Behälter selbst keinen Rahmen zwischen den Drehgestellen, damit der Behälter möglichst groß dimensioniert werden kann.
Die heutigen Hochöfen besitzen eine untere Etage, durch die direkt Eisenbahnzüge fahren können. Das Roheisen rinnt dabei während des Abstichs in die bereitgestellten Pfannenwagen, die die Form von Zigarren (sogenannte Torpedowagen) besitzen.In den Wagen wird das noch flüssige Roheisen zur Weiterverarbeitung zum Konverter ins Stahlwerk befördert.
Damit das über 1.400 °C heiße Roheisen beim Transport nicht zu sehr abkühlt und die Wagen nicht beschädigt werden, sind die Pfannen im Inneren doppelwandig mit Schamottesteinen ausgekleidet. Bei Fahrten außerhalb der Werksgelände werden zwischen die Pfannenwagen häufig leere Flachwagen als Abstandshalter in die Zugkomposition eingefügt, um eine zu hohe Flächenbelastung auf Brücken zu vermeiden. Auf den Werksgeländen werden Brücken möglichst vermieden bzw. sind ausreichend stark ausgelegt.
Ein typischer Torpedowagen fasst zwischen 160 und 320 Tonnen flüssigen Roheisens, ein Zug besteht aus vier bis sechs solcher Wagen. Torpedowagen lassen sich fest verschließen und können das Eisen wesentlich länger flüssig halten (bis zu 30 Stunden) als normale Pfannenwagen.
Armin Schwarz
Armin Schwarz
Werkseigene 2-achsige offene Güterwagen der Deutschen Edelstahlwerke (DEW) auf den Werksgleisen am 19.03.2011 in Siegen-Geisweid.
Armin Schwarz
Armin Schwarz
