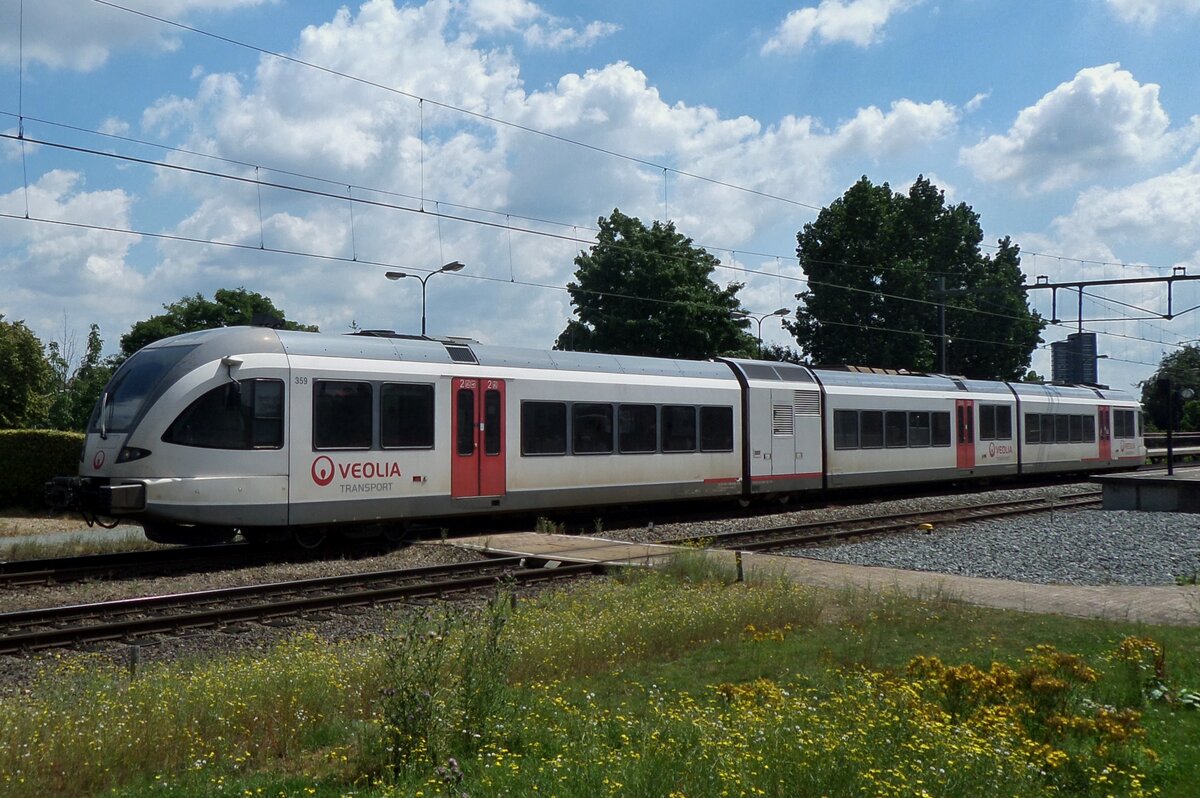

Am 18 Juli 2016 verlasst Veolia 359 Blerick mit ein RB nach Nijmegen.
(ID 764909)
Am 18 Juli 2016 verlasst Veolia 359 Blerick mit ein RB nach Nijmegen.
Leonardus Schrijvers 27.01.2022, 217 Aufrufe, 0 Kommentare
0 Kommentare, Alle Kommentare
Kommentar verfassen
Der damals für die vectus Verkehrsgesellschaft mbH, als vetus VT 123, fahrende VT 526 123 (95 80 0946 423-0 G-HEB / 95 80 0646 423-3 D-HEB / 95 80 0946 923-9 D-HEB) ein Stadler GTW 2/6 der HLB (Hessische Landesbahn GmbH), fährt am 09 Juli 2013 bei Nistertal, als RB 28 "Oberwesterwaldbahn" von Altenkirchen nach Westerburg.
Damals wurde die Linie noch als RB 28 geführt, mit dem Fahrplanwechsel am 14.12.2014 wurde Linie zur RB 90 „Westerwald-Sieg-Bahn“ und zwischen Siegen über Au/Sieg und Altenkirchen nach Limburg/Lahn durchgebunden.
Der GTW 2/6 wurde 2000 von der DWA - Deutsche Waggonbau AG in Bautzen unter der Fabriknummer 526/005 gebaut und an die HLB geliefert. Spätere wurde die Produktion von Stadler in das ehem. Adtranz-Werk Berlin-Pankow verlegt. Im Juni 2001 hat Stadler den Standort zu 100 Prozent übernommen.
Im März 2024 wurde der GTW 2/6 (wie weiter 12 der HLB und 12 der DB AG) nach Tschechien an die Arriva vlaky s.r.o. (Praha-Smíchov), ein Tochterunternehmen der Arriva Transport Česká Republika a.s., verkauft. Dort ist er nun als 848 423-0 (95 54 5848 423-0 CZ-ARR) im Einsatz.
Armin Schwarz
Armin Schwarz
Deutschland / Dieseltriebzüge | 95 80 / 0 646 BR 646 · 946 ·GTW 2/6·, ~ Exporte und Lizenzbauten / Stadler / GTW | Gelenktriebwagen
43 4 1400x950 Px, 30.11.2025
Der diesel-elektrische Stadler GTW 2/6 - Spurt 10.264 „Alfred Mozer“ der Arriva Nederland steht am 29 April 2025 im Bahnhof Arnhem Central (Arnheim Hbf), als Stoptrein RS33 nach Tiel, zur Abfahrt bereit.
Der dieselelektrische Triebzug vom Typ Stadler GTW 2/6 der 4. Generation wurde 2012 von Stadler Rail im Werk Bussnang (Schweiz) gebaut.
GTW ist eine Leichtbau-Fahrzeugfamilie, die sich nicht nur äußerlich in unterschiedlichen Stirnfronten von eckig bis stromlinienförmig (wie hier bei der 4. Generation) unterscheidet und in verschiedenen Zusammenstellungen und Antriebsvarianten lieferbar ist, sondern auch in verschiedenen Spurweiten sowie als Zahnradbahnfahrzeug, wobei die Normalspurversionen UIC-konforme Vollbahnfahrzeuge sind. Das Grundkonzept des GTW ist eher unkonventionell: Ein mittiges Antriebsmodul, auch Antriebscontainer genannt, sorgt mit seinen beiden angetriebenen Achsen für den Antrieb des Triebzugs. Zwei leicht gebaute Endmodule mit je einem Drehgestell und Niederflureinstieg stützen sich auf das Antriebsmodul ab, was ein günstiges Traktionsgewicht bewirkt.
Das Konzept der GTW ergibt eine sehr gute Raumausnutzung der Endmodule. Außer über den Drehgestellen und an den aufgestützten Enden sind die GTW niederflurig ausgeführt (über 65 % Niederfluranteil). Durch Einfügen eines Mittelwagens, ebenfalls mit nur einem Drehgestell, kann ein GTW 2/6 zum GTW 2/8 ausgebaut werden. Statt des Mittelwagens kann aber auch ein weiteres Antriebsmodul eingefügt werden. Beim GTW 4/8 wurde zwischen den zwei benachbarten Modulen ein laufwerkloses Mittelteil eingehängt. Wenn zwei GTW 2/6 miteinander verbunden werden und zwei Führerstände wegfallen, entsteht ein GTW 4/12. Für betriebliche Flexibilität können bis zu vier GTW gleicher Bauart gekuppelt und über die Vielfachsteuerung gemeinsam gesteuert oder ein antriebsloser, einem Endwagen ähnelnder Steuerwagen mit der Achsformel 2’2’ mitgeführt werden.
Fahrzeuge der Arriva Nederland:
Die Arriva Nederland besitzt 96 GTW 2/6 bzw. 2/8 die zwischen 2006 und 2016 von Stadler in Bussnang (Schweiz), als diesel-elektrische bzw. elektrische (DC) Fahrzeuge gebaut, wurden. Bei den ab 2012 gebauten diesel-elektrischen GTW wurde zur Vergrößerung der Beinfreiheit die Raumaufteilung im Niederflurbereich angepasst. Grundsätzlich entsprechen die Fahrzeuge den bereits seit 2006 an Arriva gelieferten Fahrzeugen. Sie verfügen jedoch über einen neu entwickelten Antrieb mit Deutz- statt MAN-Motoren.
2005 bestellte Arriva für die Bedienung der niederländischen Provinzen Friesland und Groningen 22 Diesel-GTW 2/6 und 29 Diesel-GTW 2/8, davon sind 8 für den Einsatz nach Deutschland ausgerüstet. Die Züge mussten in nur 29 Monaten gebaut und geliefert werden. Weil damals in den Niederlanden die verschärften Crashnormen bereits in Kraft waren, mussten die Endwagenkästen mit Führerkabine neu entwickelt werden. Zusätzlich zur Druckfestigkeit von 1.500 kN wurde der Wagenkasten auf eine Versagenslast von 3.000 kN und das Energieabsorptionsvermögen bei einer Kollision von rund 900 kJ auf 2100 kJ erhöht. Die Frontstruktur und die Seitenwände der Wagenkästen wurden mit den Flirt-Wagenkästen vereinheitlicht, wobei seither eine integrale, komplette geschweißte Bauweise mit Aluminium-Strangpressprofilen zur Anwendung kommt. Damit wird eine höhere Stabilität der Rohbaustruktur erreicht. Zur Vereinfachung der Zulassungen sind die meisten sicherheitsrelevanten Funktionen in Relais-Technik realisiert.
2007/08 erhielt auch Veolia Transport Niederlande zwei- und dreiteilige Diesel-GTW, die weitgehend denen von Arriva entsprechen. Nach den Lieferungen der Diesel-GTW an Arriva und Veolia gewannen beide Unternehmen auch Ausschreibungen für mit 1.500 Volt Gleichspannung elektrifizierte Strecken. Die dafür gelieferten GTW sind mit Stromrichtern ausgestattet, die auf Basis der 3-kV-Flirt-Stromrichter entwickelt wurden. Die elektrischen und dieselbetriebenen Züge von Veolia verkehren in gemischter Mehrfachtraktion. Dazu sind alle Züge mit Schaltern sowohl für den Dieselmotorstart als auch für Hauptschalter und Stromabnehmer ausgestattet.
Antrieb mit Dieselmotoren (diesel-elektrisch):
Die GTW mit Dieselantrieb der ersten Generation wurden mit einem Zwölfzylinder-V-Motor des Typs 83-TD13 von MTU Friedrichshafen mit 550 kW Nennleistung ausgestattet. Wegen der Breite des Zwölfzylindermotors musste der Durchgang durch das Antriebsmodul asymmetrisch angeordnet werden.
Bei der zweiten Generation wurden zwei schnelllaufende, wassergekühlte Sechszylinder-Lkw-Reihenmotoren mit je 390 kW Nennleistung von MAN eingebaut, die die strengen Euro-3-Abgasvorschriften im Straßenverkehr erfüllen. Die Beschaffung von in großen Mengen produzierten Lkw-Motoren ist zudem kostengünstiger als von speziellen Dieselmotoren für Schienenfahrzeuge. Die beiden nun völlig getrennten Antriebsaggregate bieten eine größere Leistung als der MTU-Motor und den Vorteil der Redundanz, so dass bei Störungen mit einem Aggregat weitergefahren werden kann. Die beiden Dieselmotoren sind auf beiden Seiten des Antriebmoduls angeordnet und erlauben einen symmetrischen Durchgang von einem Fahrgastraum zum anderen.
Die 2012 für Arriva Gelderland beschafften Fahrzeuge (wie diese hier) erhielten je zwei neuentwickelte Deutz-Dieselmotoren vom TCD 16.0 V8. Der wassergekühlter 8-Zylinder Motor in V-Ausführung (90°) mit Common Rail Einspritzsystem, Turboaufladung und Ladeluftkühlung mit einer Leistung von 520 kW erfüllt die Abgasnormen EU Stufe V / US Tier 4. Bei einer Drehzahl von 1.400 U/min erbringt der Motor ein maximales Drehmoment von 2.890 Nm.
Weitere Motordaten:
Hubraum: 15.9 l (Bohrung Ø 123 mm x 140 mm Hub)
Leistung: 520 kW (697 PS) bei 2.100 U/min
Max. Drehmoment: 2.890 Nm bei 1.400 U/min
Leerlaufdrehzahl: min. 600 U/min
Länge x Breite x Höhe: 1.150 x 945 x 1.170 mm
Gewicht (trocken): 1.260 kg
Die redundante Antriebsausrüstung besteht aus 2 Antriebssträngen mit je 1 Dieselmotor, Asynchrongenerator, IGBT-Stromrichter und Asynchronfahrmotor
TECHNISHE DATEN der GTW 2/6:
Spurweite: 1.435 mm (Normalspur)
Antriebsart: dieselelektrisch
Achsfolge: 2'Bo'2'
Inbetriebsetzung: 2006-2016
Länge über Kupplung 40.890 mm
Fahrzeugbreite 2.950 mm
Fahrzeughöhe 4.035 mm
Fußbodenhöhe: Niederflur 830mm / Hochflur 996 mm
Türen je Seite: 2 je 1.300 mm breit
Dienstgewicht (tara): ca. 68 t
Achsabstand im Drehgestell: 2.100 mm
Triebraddurchmesser: 860 mm (neu)
Laufraddurchmesser: 750 mm (neu)
Max. Leistung am Rad: 600 kW
Anfahrzugkraft: 80 kN
Höchstgeschwindigkeit: 140 km/h
Sitzplätze in der 2. Kl.: 92 (Sommer Layout) /100 (Winter Layout)
Sitzplätze in der 1. Kl.: 8
Klappsitze: 18 (Sommer Layout) / 11 (Winter Layout)
Sommer Layout bedeutet das mehr Platz für Fahrräder vorhanden ist.
Abweichende TECHNISHE DATEN der GTW 2/8:
Achsfolge: 2’2’Bo’2’
Länge über Kupplung 55.937 mm
Türen je Seite: 3 je 1.300 mm breit
Dienstgewicht (tara): ca. 87 t
Sitzplätze in der 2. Kl.: 148 (Sommer Layout) /156 (Winter Layout)
Sitzplätze in der 1. Kl. 16
Klappsitze: 21 (Sommer Layout) / 14 (Winter Layout)
Armin Schwarz
Armin Schwarz
~ Exporte und Lizenzbauten / Stadler / GTW | Gelenktriebwagen, ~ Andere Länder / Niederlande / Triebzüge / GTW
117 3 1400x933 Px, 28.05.2025
Am 20 März 2025 treft Arriva 255 als REB Tiel--Arnhem in Hemmen-Dodewaard ein. Das Bil wurde vom offenbarer Weg beim Bahnhof gemacht.
Leonardus Schrijvers
Leonardus Schrijvers
~ Exporte und Lizenzbauten / Stadler / GTW | Gelenktriebwagen, ~ Andere Länder / Niederlande / Triebzüge / GTW
87 1200x800 Px, 25.05.2025
Am 20 März 2025 treft Arriva 255 als REB Tiel--Arnhem in Hemmen-Dodewaard ein. Das Bil wurde vom offenbarer Weg beim Bahnhof gemacht.
