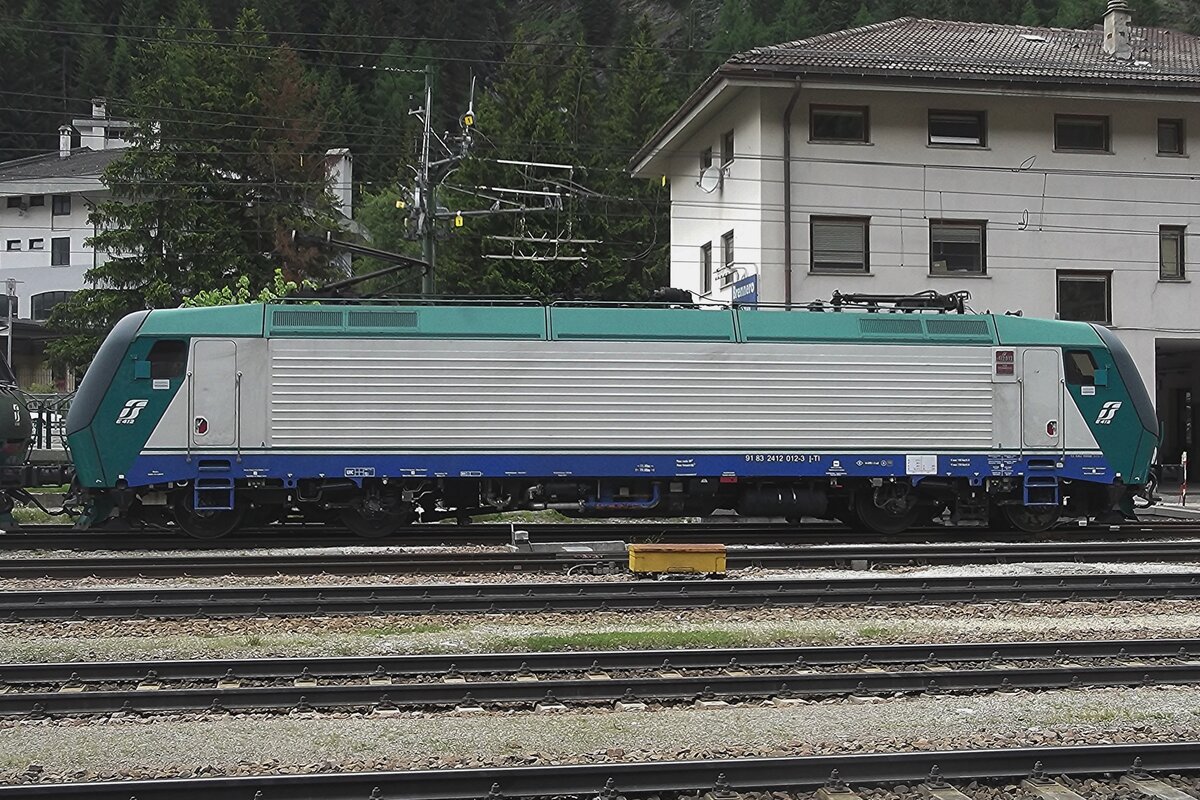

Seitenblick auf FS 412 012 in Brennero am 4 Juni 2015.
(ID 676711)
Seitenblick auf FS 412 012 in Brennero am 4 Juni 2015.
Leon schrijvers 19.10.2019, 131 Aufrufe, 0 Kommentare
0 Kommentare, Alle Kommentare
Kommentar verfassen
Leider sehr beschmiert....
In Doppeltraktion fahren zwei Brennerloks (ex Trenitalia E.412) am 26.03.2022 als Lokzug vom Brenner hinab kommend durch den Bahnhof Gossensaß/Colle Isarco in Richtung Bozen. Nochmal einen lieben Gruß an den netten Lokführer zurück. Vorne die E412 005 (91 83 2412 005-7 I-MIR) und dahinter die E412 018 (91 83 0412 018-4 I-MIR), beide gehören heute zur Mercitalia Rail Srl., die aber auch eine 100%tige Tochter der Ferrovie dello Stato Italiane (FS, deutsch Italienische Staatseisenbahnen) ist. Sie betreibt heute die Güterverkehrssparte.
Beide wurden 1997 vom damaligen Hersteller ABB Tecnomasio in Vado Ligure (Italien), später Bombardier, heute Alstom, gebaut und an die Trenitalia S.p.A. geliefert. Die E.412 005 unter der Fabriknummer 7420 und die E.412 018 unter der Fabriknummer 7433.
Die Brennerloks vom Typ Adtranz 112E sind ähnlich denen später von Bombardier (2001/2) gebauten 8 Loks für die polnische PKP - Polskie Koleje Państwowe vorgesehen EU43 vom Typ Bombardier 112E. Der Verkauf scheitere aus finanziellen Gründen seitens der PKP. Die 8 polnischen Loks sind danach an die italienische Privatbahngesellschaft RTC (Rail Traction Company) verkauft worden, die polnische Bezeichnung EU43 wurde später an Lokomotiven der TRAXX-Variante MS2 vergeben.
Ursprünglich war für beide Baureihen die Zulassung für Österreich und Deutschland vorgesehen. Die ÖBB hatte zunächst die Zulassung verweigert und erst 2006 erteilt.
Geschichte:
Im Jahr 1993 gaben die FS im Zuge der wachsenden internationalen Aktivitäten der europäischen Bahngesellschaften Mehrsystemlokomotiven in Auftrag, die sowohl im italienischen 3-kV-Gleichstromnetz als auch im Süden von Frankreich (1,5 kV =) und insbesondere für den Brennerverkehr auch im österreichischen und deutschen Netz (15 kV, 16,7 Hz) einsetzbar sein sollte. Die Lokomotiven sollten sowohl für schnelle EuroCity-Züge als auch für den Güterverkehr einsetzbar sein. Die vier Prototyp-Lokomotiven wurden ab 1996 vom damaligen Hersteller ABB Tecnomasio (heute Alstom) in Vado Ligure, Italien, gebaut. Dieses Werk produziert nahezu ausschließlich für den italienischen Markt.
Technik:
Die Lokomotiven laufen auf Drehgestellen mit Integriertem Gesamtantrieb (IGA), der auch bei den Lokomotiven der DB-Baureihe 101 und den italienischen E405 vorhanden ist, die Stromrichter ähneln denen der SBB Re 460. Für den Antrieb werden Doppelsternmotoren verwendet, was Drehstrom-Asynchronmotoren mit zwei Wicklungssystemen in Sternschaltung im selben Gehäuse sind – eine eher unübliche Schaltung.
Der geschweißte Wagenkasten in Stahlleichtbaukonstruktion stützt sich über Flexicoil-Schraubenfedern auf die Drehgestelle ab. Die Seitenwände aus Aluminium sind zur Erhöhung der Steifigkeit gesickt. Der estergekühlte Transformator ist wie bei Neubaulokomotiven üblich unterflur angeordnet. Die Lokomotive ist mit Gruppenantrieb ausgeführt, wobei eine Antriebsgruppe aus einer Achse aus dem Drehgestell 1 und einer aus dem Drehgestell 2 besteht, eine ebenfalls unübliche Anordnung.
Die Lokomotiven verfügt über eine elektrische Nutzbremse. Es sind zwei Einholmstromabnehmer der Bauart WBL 85 vorhanden, je einer für Gleichspannung (Führerstand A, italienische Palette) und Wechselspannung (Führerstand B, deutsch-österreichische Palette).
In der Lokomotive sind zwei Stromrichter angeordnet. Unter Wechselstromsystemen wird die sekundärseitige Spannung des Haupttransformators in einem Vierquadrantensteller (4QS) in eine Gleichspannung umgewandelt, welche in einen Gleichstromzwischenkreis eingespeist wird. Unter den Gleichstromsystemen erfolgt die Speisung des Zwischenkreises direkt aus der Fahrleitung.
Die Pulswechselrichter wandeln den Gleichstrom des Zwischenkreises in Dreiphasenwechselstrom zur Speisung der Fahrmotoren um. Im Gleichstromnetz sind zwei Pulswechselrichter in Serie geschaltet, die je ein Wicklungssystem der Fahrmotoren mit Strom versorgen, im Wechselstromsystem wird nur ein Pulswechselrichter benötigt, der die beiden parallel geschalteten Wicklungssysteme der Fahrmotoren mit Spannung versorgt.
Die Steuerung der Antriebe erfolgt durch ein rechnerunterstütztes Betriebssystem. Die Lokomotiven sind mit 18-poligen IS-Steckdosen für die UIC-Leitung, einer Vielfachsteuerung und einer Speiseeinrichtung der Zugsammelschiene für Reisezüge ausgerüstet. Lauftechnisch sind die Lokomotiven für eine Geschwindigkeit von 220 km/h ausgelegt, jedoch in Italien nur für 200 km/h zugelassen. Ausgerüstet wurden sie mit Fahrzeugeinrichtungen der Zugbeeinflussungen RS4 Codici (Italien) sowie punkt- und linienförmiger Zugbeeinflussung (Österreich und Deutschland). Von einem Einsatz in Frankreich wurde abgesehen.
Die E 412 wurden mit dem damals üblichen XMPR-Anstrich der FS ausgeliefert, werden seit 2021 aber im Rahmen von Hauptuntersuchungen auf den neuen rot-grauen Anstrich der FS-Tochter Mercitalia Rail umlackiert.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo'Bo'
Länge: 19.400 mm
Drehzapfenabstand: 11.400mm
Achsabstand im Drehgestell: 2.650 mm
Dienstgewicht: 88 t
Höchstgeschwindigkeit: 150 km/h Italien / 140 km/h Deutschland / 120 km/h Österreich
Dauerleistung: 5.600 kW (15 kV AC) / 5.400 kW (3 kV DC) / 2.700 kW (1,5 kV DC)
Anfahrzugkraft: 280 kN
Stromsysteme: 15 kV, 16,7 Hz AC, 3.000 V DC und 1.500 V DC
Anzahl der Fahrmotoren: 4× IGA-Drehstrom-Asynchronmotoren
Bremse: Druckluftbremse, el. Nutzbremse
Zugbeeinflussung: RS 4 Codici, PZB, LZB
Armin Schwarz
Armin Schwarz
Italien / E-Loks (Locomotiva elettrica) / E.412 (Brennerlok, Adtranz 112E, ähnlich EU43), Italien / Unternehmen / Mercitalia Rail S.r.l. (MIR), Italien / Strecken / Brennerbahn / Ferrovia del Brennero (RFI 42/43), Italien / Bahnhöfe (Stazione di) / Gossensaß / Colle Isarco
48 1400x940 Px, 16.01.2024
Leider sehr beschmiert....
In Doppeltraktion fahren zwei Brennerloks (ex Trenitalia E.412) am 26.03.2022 als Lokzug vom Brenner hinab kommend durch den Bahnhof Gossensaß/Colle Isarco in Richtung Bozen. Nochmal einen lieben Gruß an den netten Lokführer zurück. Vorne die E412 005 (91 83 2412 005-7 I-MIR) und dahinter die E412 018 (91 83 0412 018-4 I-MIR), beide gehören heute zur Mercitalia Rail Srl., die aber auch eine 100%tige Tochter der Ferrovie dello Stato Italiane (FS, deutsch Italienische Staatseisenbahnen) ist. Sie betreibt heute die Güterverkehrssparte.
Beide wurden 1997 vom damaligen Hersteller ABB Tecnomasio in Vado Ligure (Italien), später Bombardier, heute Alstom, gebaut und an die Trenitalia S.p.A. geliefert. Die E.412 005 unter der Fabriknummer 7420 und die E.412 018 unter der Fabriknummer 7433.
Die Brennerloks vom Typ Adtranz 112E sind ähnlich denen später von Bombardier (2001/2) gebauten 8 Loks für die polnische PKP - Polskie Koleje Państwowe vorgesehen EU43 vom Typ Bombardier 112E. Der Verkauf scheitere aus finanziellen Gründen seitens der PKP. Die 8 polnischen Loks sind danach an die italienische Privatbahngesellschaft RTC (Rail Traction Company) verkauft worden, die polnische Bezeichnung EU43 wurde später an Lokomotiven der TRAXX-Variante MS2 vergeben.
Ursprünglich war für beide Baureihen die Zulassung für Österreich und Deutschland vorgesehen. Die ÖBB hatte zunächst die Zulassung verweigert und erst 2006 erteilt.
Geschichte:
Im Jahr 1993 gaben die FS im Zuge der wachsenden internationalen Aktivitäten der europäischen Bahngesellschaften Mehrsystemlokomotiven in Auftrag, die sowohl im italienischen 3-kV-Gleichstromnetz als auch im Süden von Frankreich (1,5 kV =) und insbesondere für den Brennerverkehr auch im österreichischen und deutschen Netz (15 kV, 16,7 Hz) einsetzbar sein sollte. Die Lokomotiven sollten sowohl für schnelle EuroCity-Züge als auch für den Güterverkehr einsetzbar sein. Die vier Prototyp-Lokomotiven wurden ab 1996 vom damaligen Hersteller ABB Tecnomasio (heute Alstom) in Vado Ligure, Italien, gebaut. Dieses Werk produziert nahezu ausschließlich für den italienischen Markt.
Technik:
Die Lokomotiven laufen auf Drehgestellen mit Integriertem Gesamtantrieb (IGA), der auch bei den Lokomotiven der DB-Baureihe 101 und den italienischen E405 vorhanden ist, die Stromrichter ähneln denen der SBB Re 460. Für den Antrieb werden Doppelsternmotoren verwendet, was Drehstrom-Asynchronmotoren mit zwei Wicklungssystemen in Sternschaltung im selben Gehäuse sind – eine eher unübliche Schaltung.
Der geschweißte Wagenkasten in Stahlleichtbaukonstruktion stützt sich über Flexicoil-Schraubenfedern auf die Drehgestelle ab. Die Seitenwände aus Aluminium sind zur Erhöhung der Steifigkeit gesickt. Der estergekühlte Transformator ist wie bei Neubaulokomotiven üblich unterflur angeordnet. Die Lokomotive ist mit Gruppenantrieb ausgeführt, wobei eine Antriebsgruppe aus einer Achse aus dem Drehgestell 1 und einer aus dem Drehgestell 2 besteht, eine ebenfalls unübliche Anordnung.
Die Lokomotiven verfügt über eine elektrische Nutzbremse. Es sind zwei Einholmstromabnehmer der Bauart WBL 85 vorhanden, je einer für Gleichspannung (Führerstand A, italienische Palette) und Wechselspannung (Führerstand B, deutsch-österreichische Palette).
In der Lokomotive sind zwei Stromrichter angeordnet. Unter Wechselstromsystemen wird die sekundärseitige Spannung des Haupttransformators in einem Vierquadrantensteller (4QS) in eine Gleichspannung umgewandelt, welche in einen Gleichstromzwischenkreis eingespeist wird. Unter den Gleichstromsystemen erfolgt die Speisung des Zwischenkreises direkt aus der Fahrleitung.
Die Pulswechselrichter wandeln den Gleichstrom des Zwischenkreises in Dreiphasenwechselstrom zur Speisung der Fahrmotoren um. Im Gleichstromnetz sind zwei Pulswechselrichter in Serie geschaltet, die je ein Wicklungssystem der Fahrmotoren mit Strom versorgen, im Wechselstromsystem wird nur ein Pulswechselrichter benötigt, der die beiden parallel geschalteten Wicklungssysteme der Fahrmotoren mit Spannung versorgt.
Die Steuerung der Antriebe erfolgt durch ein rechnerunterstütztes Betriebssystem. Die Lokomotiven sind mit 18-poligen IS-Steckdosen für die UIC-Leitung, einer Vielfachsteuerung und einer Speiseeinrichtung der Zugsammelschiene für Reisezüge ausgerüstet. Lauftechnisch sind die Lokomotiven für eine Geschwindigkeit von 220 km/h ausgelegt, jedoch in Italien nur für 200 km/h zugelassen. Ausgerüstet wurden sie mit Fahrzeugeinrichtungen der Zugbeeinflussungen RS4 Codici (Italien) sowie punkt- und linienförmiger Zugbeeinflussung (Österreich und Deutschland). Von einem Einsatz in Frankreich wurde abgesehen.
Die E 412 wurden mit dem damals üblichen XMPR-Anstrich der FS ausgeliefert, werden seit 2021 aber im Rahmen von Hauptuntersuchungen auf den neuen rot-grauen Anstrich der FS-Tochter Mercitalia Rail umlackiert.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo'Bo'
Länge: 19.400 mm
Drehzapfenabstand: 11.400mm
Achsabstand im Drehgestell: 2.650 mm
Dienstgewicht: 88 t
Höchstgeschwindigkeit: 150 km/h Italien / 140 km/h Deutschland / 120 km/h Österreich
Dauerleistung: 5.600 kW (15 kV AC) / 5.400 kW (3 kV DC) / 2.700 kW (1,5 kV DC)
Anfahrzugkraft: 280 kN
Stromsysteme: 15 kV, 16,7 Hz AC, 3.000 V DC und 1.500 V DC
Anzahl der Fahrmotoren: 4× IGA-Drehstrom-Asynchronmotoren
Bremse: Druckluftbremse, el. Nutzbremse
Zugbeeinflussung: RS 4 Codici, PZB, LZB
Armin Schwarz
Armin Schwarz
Mit neuer Mercitalia Rail Lackierung ist die Brennerlok E.412.007 (91 83 2412 007- I-TI) am 27.03.2022 beim Bahnhof Brenner / Brennero abgestellt.
Die Lok wurden 1997 vom damaligen Hersteller ABB Tecnomasio in Vado Ligure (Italien), später Bombardier, heute Alstom, unter der Fabriknummer 7422 gebaut und an die Trenitalia S.p.A. geliefert.
Die Brennerloks vom Typ Adtranz 112E sind ähnlich denen später von Bombardier in Polen (2001/2) gebauten 8 Loks für die polnische PKP - Polskie Koleje Państwowe vorgesehen EU43 vom Typ Bombardier 112E. Der Verkauf scheitere aus finanziellen Gründen seitens der PKP. Die 8 polnischen Loks sind danach an die italienische Gesellschaft RTC (Rail Traction Company) verkauft worden, die polnische Bezeichnung EU43 wurde später an Lokomotiven der TRAXX-Variante MS2 vergeben.
Armin Schwarz
Armin Schwarz
Leider sehr beschmiert....
In Doppeltraktion fahren zwei Brennerloks (ex Trenitalia E.412) am 26.03.2022 als Lokzug vom Brenner hinab kommend durch den Bahnhof Gossensaß/Colle Isarco in Richtung Bozen. Nochmal einen lieben Gruß an den netten Lokführer zurück. Vorne die E412 005 (91 83 2412 005-7 I-MIR) und dahinter die E412 018 (91 83 2412 018-4 I-MIR), beide gehören heute zur Mercitalia Rail Srl., die aber auch eine 100%tige Tochter der Ferrovie dello Stato Italiane (FS, deutsch Italienische Staatseisenbahnen) ist. Sie betreibt heute die Güterverkehrssparte.
Beide wurden 1997 vom damaligen Hersteller ABB Tecnomasio in Vado Ligure (Italien), später Bombardier, heute Alstom, gebaut und an die Trenitalia S.p.A. geliefert. Die E.412 005 unter der Fabriknummer 7420 und die E.412 018 unter der Fabriknummer 7433.
Die Brennerloks vom Typ Adtranz 112E sind ähnlich denen später von Bombardier in Polen (2001/2) gebauten 8 Loks für die polnische PKP - Polskie Koleje Państwowe vorgesehen EU43 vom Typ Bombardier 112E. Der Verkauf scheitere aus finanziellen Gründen seitens der PKP. Die 8 polnischen Loks sind danach an die italienische Gesellschaft RTC (Rail Traction Company) verkauft worden, die polnische Bezeichnung EU43 wurde später an Lokomotiven der TRAXX-Variante MS2 vergeben.
Auch wenn die Lok nur zwei Stromabnehmer der Bauart WBL 85 haben, sind es elektrische Mehrsystemlokomotiven für 15 kV, 16,7 Hz Wechselstrom und 3 kV bzw. 1,5 kV Gleichstrom. Jeeils ein Stromabnehmer ist für Gleichspannung (Führerstand A, italienische Palette) und einer für Wechselspannung (Führerstand B, deutsch-österreichische Palette). Die Lokomotiven verfügt über eine elektrische Nutzbremse.
Ursprünglich war für beide Baureihen die Zulassung für Österreich und Deutschland vorgesehen. Die ÖBB hatte zunächst die Zulassung verweigert und erst 2006 erteilt. Auch Zulassung für Frankreich (im Süden unter 1,5 kV =) war geplant wurde aber nicht erteilt bzw. Weiterverfolgt.
Großer Unterschied ist, die FS E.412 habe das Führerpult links und nicht wie die EU43 rechts, daher sind beide in Italien in unterschiedlichen Baureihen eingeordnet. Auch die Anfahrzugkraft und Geschwindigkeit sind etwas anders.
Geschichte:
Im Jahr 1993 gaben die FS im Zuge der wachsenden internationalen Aktivitäten der europäischen Bahngesellschaften Mehrsystemlokomotiven in Auftrag, die sowohl im italienischen 3-kV-Gleichstromnetz als auch im Süden von Frankreich (1,5 kV =) und insbesondere für den Brennerverkehr auch im österreichischen und deutschen Netz (15 kV, 16,7 Hz) einsetzbar sein sollte. Die Lokomotiven sollten sowohl für schnelle EuroCity-Züge als auch für den Güterverkehr einsetzbar sein. Die vier Prototyp-Lokomotiven wurden ab 1996 vom damaligen Hersteller ABB Tecnomasio (heute Alstom) in Vado Ligure, Italien, gebaut. Dieses Werk produziert nahezu ausschließlich für den italienischen Markt.
Technik:
Die Lokomotiven laufen auf Drehgestellen mit Integriertem Gesamtantrieb (IGA), der auch bei den Lokomotiven der DB-Baureihe 101 und den italienischen E405 vorhanden ist, die Stromrichter ähneln denen der SBB Re 460. Für den Antrieb werden Doppelsternmotoren verwendet, was Drehstrom-Asynchronmotoren mit zwei Wicklungssystemen in Sternschaltung im selben Gehäuse sind – eine eher unübliche Schaltung.
Der geschweißte Wagenkasten in Stahlleichtbaukonstruktion stützt sich über Flexicoil-Schraubenfedern auf die Drehgestelle ab. Die Seitenwände aus Aluminium sind zur Erhöhung der Steifigkeit gesickt. Der estergekühlte Transformator ist wie bei Neubaulokomotiven üblich unterflur angeordnet. Die Lokomotive ist mit Gruppenantrieb ausgeführt, wobei eine Antriebsgruppe aus einer Achse aus dem Drehgestell 1 und einer aus dem Drehgestell 2 besteht, eine ebenfalls unübliche Anordnung.
Die Lokomotiven verfügt über eine elektrische Nutzbremse. Es sind zwei Einholmstromabnehmer der Bauart WBL 85 vorhanden, je einer für Gleichspannung (Führerstand A, italienische Palette) und Wechselspannung (Führerstand B, deutsch-österreichische Palette).
In der Lokomotive sind zwei Stromrichter angeordnet. Unter Wechselstromsystemen wird die sekundärseitige Spannung des Haupttransformators in einem Vierquadrantensteller (4QS) in eine Gleichspannung umgewandelt, welche in einen Gleichstromzwischenkreis eingespeist wird. Unter den Gleichstromsystemen erfolgt die Speisung des Zwischenkreises direkt aus der Fahrleitung.
Die Pulswechselrichter wandeln den Gleichstrom des Zwischenkreises in Dreiphasenwechselstrom zur Speisung der Fahrmotoren um. Im Gleichstromnetz sind zwei Pulswechselrichter in Serie geschaltet, die je ein Wicklungssystem der Fahrmotoren mit Strom versorgen, im Wechselstromsystem wird nur ein Pulswechselrichter benötigt, der die beiden parallel geschalteten Wicklungssysteme der Fahrmotoren mit Spannung versorgt.
Die Steuerung der Antriebe erfolgt durch ein rechnerunterstütztes Betriebssystem. Die Lokomotiven sind mit 18-poligen IS-Steckdosen für die UIC-Leitung, einer Vielfachsteuerung und einer Speiseeinrichtung der Zugsammelschiene für Reisezüge ausgerüstet. Lauftechnisch sind die Lokomotiven für eine Geschwindigkeit von 220 km/h ausgelegt, jedoch in Italien nur für 200 km/h zugelassen. Ausgerüstet wurden sie mit Fahrzeugeinrichtungen der Zugbeeinflussungen RS4 Codici (Italien) sowie punkt- und linienförmiger Zugbeeinflussung (Österreich und Deutschland). Von einem Einsatz in Frankreich wurde abgesehen.
Die E 412 wurden mit dem damals üblichen XMPR-Anstrich der FS ausgeliefert, werden seit 2021 aber im Rahmen von Hauptuntersuchungen auf den neuen rot-grauen Anstrich der FS-Tochter Mercitalia Rail umlackiert.
TECHNISCHE DATEN:
Spurweite: 1.435 mm (Normalspur)
Achsformel: Bo'Bo'
Länge: 19.400 mm
Drehzapfenabstand: 11.400mm
Achsabstand im Drehgestell: 2.650 mm
Dienstgewicht: 88 t
Höchstgeschwindigkeit: 150 km/h Italien (ausgelegt für 200 km/h) / 140 km/h Deutschland / 120 km/h Österreich
Dauerleistung: 5.600 kW (15 kV AC) / 5.400 kW (3 kV DC) / 2.700 kW (1,5 kV DC)
Anfahrzugkraft: 280 kN
Stromsysteme: 15 kV, 16,7 Hz AC, 3.000 V DC und 1.500 V DC
Anzahl der Fahrmotoren: 4× IGA-Drehstrom-Asynchronmotoren, Typ FIA 7065
Bremse: Druckluftbremse, el. Nutzbremse
Zugbeeinflussung: RS 4 Codici, PZB, LZB
Armin Schwarz
Armin Schwarz
Italien / E-Loks (Locomotiva elettrica) / E.412 (Brennerlok, Adtranz 112E, ähnlich EU43), Italien / Unternehmen / Mercitalia Rail S.r.l. (MIR), Italien / Strecken / Brennerbahn / Ferrovia del Brennero (RFI 42/43), Italien / Bahnhöfe (Stazione di) / Gossensaß / Colle Isarco
127 1200x819 Px, 30.03.2022
