Güterwagen der Gattung L... (Flachwagen in Sonderbauart) Fotos
47 Bilder
Halber Autotransportwagen 21 RIV 50 DR 844 8 006-4 Laers vom VEB Waggonbau Niesky mit abgesenkter Ladefläche bei der IVA in Hamburg im Oktober 1979.
Karl Sauerbrey
Karl Sauerbrey
![Zweiachsiger Behältertragwagen 43 68 4433 192-2 D-AAEC, der Gattung Lgnss 1 der ehemaligen AAE Ahaus-Alstätter Eisenbahn Cargo AG mit Sitz in Baar (2015 zur VTG AG, Hamburg) vermietet an die Schweizerische Post AG, beladen mit zwei Wechselbrücke (WB) am 20 Februar 2017 abgestellt im Bahnhof Landquart.
Die Schweizerische Post AG (ex PTT) betreibt für den schweizweiten Brief- und Paketversand, aber auch Stückgutlogistik von palettisierte Handelswaren, Rohstoffen oder Gefahrgut andere Kunden, einen Kombiverkehr von Tür zu Tür. Die Post verlädt die Waren von der Straße auf die Schiene und liefert sie an die gewünschte Adresse in Post eigenen oder Kunden Wechselbehälter oder Containern. Für die Wechselbehälter oder Container gibt es Umschlagsterminals der Post in Daillens, Härkingen, Frauenfeld, Landquart oder Cadenazzo.
Um den schweizweiten Brief- und Paketversand schneller und letztlich auch wirtschaftlicher zu gestalten, investierte die Schweizer Post massiv in den Aufbau einer Logistik, die den Wechselbehälter als tragendes Element vorsieht. Um auch die Eisenbahn in dieses System einzubeziehen und nicht, wie in vielen anderen Ländern geschehen, nahezu ausschließlich auf die Straße als Verkehrsträger zu setzen, musste ein geeigneter Tragwagen gefunden werden.
Die Rollmaterialknappheit im Kombinierten Verkehr ist jedoch so alt wie der KV selbst. Zudem hatte es Ende der 1990er Jahre kaum für das Anforderungsprofil geeignete Waggons. Immerhin sollten je Waggon zwei Behälter (WB) transportiert werden können. Vierachsige Waggons waren hierzu eindeutig
überdimensioniert und wären durch viel ungenutzte Ladelänge sowie großer »Totlast« unwirtschaftlich gewesen. Die meisten Vierachser sind ausgelegt für 60' Ladelänge und somit gut geeignet für ISO-Container, nicht jedoch für die Wechselbrücken, deren Längenmaße zwischen 23,5' (7,15m) und knapp 26' (7,82m) liegen.
Zweiachsige Waggons wurden jedoch wseit den 1980er Jahren europaweit kaum noch neu gebaut, da sie für den Containertransport aufgrund der maximalen Achslast nur begrenzt nutzbar sind. Zudem sorgten auch unerfreuliche Vorfälle von Entgleisungen im Rangierbetrieb solcher Waggons mit langem Achsstand für eine Abkehr vom Zweiachser. Während die UIC maximal 9 m vorsieht, lassen sich Ladelängen für Wechselbehälter oft nur mit 10 m Achsstand realisieren. Damit war klar, dass für den geplanten Einsatz nur eine Neukonstruktion in Frage kam.
So beauftragte die Schweizer Post die Ahaus-Alstätter-Eisenbahn (AAE) in Baar, damals einer der größten Waggonvermieter Europas (gehört seit 2015 zur VTG AG) mit Konstruktion und Lieferung eines geeigneten Waggons, der dann langfristig von der Post angemietet werden sollte. Die AAE ließ daraufhin bei MSV Studenka (Tschechische Republik) einen zweiachsigen Behältertragwagen bauen, der mit einem Radstand von 10 m eine Ladelänge von 15 m aufweist und somit geeignet für das geforderte Beladungsszenario von zwei 7,45m Wechselbehältern (C745) ist.
Der Wagenrahmen besteht aus einer geschweißten Stahlkonstruktion mit außenliegenden fischbauchartigen Längsträgern in Doppel-T-Profil. Weiterer wichtiger Aspekt war, die Konstruktion nicht nur lauf-, sondern auch bremstechnisch für ss-Verkehre (HG 120 Km/h) auszulegen. Lauftechnisch wird dieses erreicht durch Einsatz von zwei längseingebauten Wende- sowie vier Querdämpfern zwischen Radsatzlagern und Wagenrahmen. Bremsseitig verfügt der Waggon über eine selbsttätig lastabhängig wirkende Druckluftbremse. Die Bremskraft wird dabei über jeweils zwei Aluminiumkeramik-Bremsscheiben pro Achse übertragen. Die Anbringung der Bremszangen an zwei massiven, querliegenden Rohrkonstruktionen verleiht dem »Postwagen«, zusammen mit Dämpfern und Fischbauchträgern, sein charakteristisches Aussehen.
Die Ladeflächenhöhe liegt durchgehend bei 1.070 mm über SO und unterschreitet somit die gemäß UIC-Merkblatt 571-4 (Einheitsgüterwagen – Güterwagen des kombinierten Verkehrs) vorgesehene Normalhöhe um 100 mm. Bei einem Eigengewicht von 14 t weist der »Postwagen« eine für den Einsatzzweck in der Brief- und Paketlogistik geeignete Lastgrenze von 26 t (ss-Verkehre) resp. 31t (s) auf. Das Maximalgewicht des Wagens liegt somit bei 45 t, im Betrieb werden 31,6 t als Normgewicht angesetzt (die Ladeinheiten werden im Post-Betrieb nicht verwogen!).
Trotz zusätzlich an den Wagenenden eingebauter Schwingungsdämpfer, die Schwingungen der Waggonstruktur bei teilbeladenen Waggons verhindern sollen, verkehren die »Postwagen« entweder leer oder immer mit zwei Behältern beladen, selbst wenn einer davon leer mitgeführt wird.
Inklusive drei Prototypen wurden 1999 in gesamt 253 Wagen gebaut und bei der AAE in Dienst gestellt. Alle Einheiten sind in RAL 7044 seidengrau lackiert. Als zweiachsiger Tragwagen trägt der »Postwagen« die Bauartbezeichnung Lgnss und ist gemäß UIC 438-2 (Kennzeichnungen der Güterwagen) eingereiht als (43 68) 4433 000 – 252. Die Kennzeichnung 43 verweist dabei auf die nicht vorhandene RIV-Kompatibilität, da der Wagen nur innerhalb der Schweiz eingesetzt wird, aber eingestellt sin sie in Deutschland.
TECHNISCHE DATEN:
Gattung: Lgnss 1
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 2
Länge über Puffer : 17.300 mm
Achsabstand: 10.000 mm
Ladelänge : 15.000 mm (zwei Wechselbehälter [C745] 7,45 m lang)
Ladehöhe über SOK: 1.070 mm
Max. Zuladung bei Lastgrenze S: 31,0 t (ab Streckenklasse D)
Max. Zuladung bei Lastgrenze SS: 26,0 t (ab Streckenklasse C)
Max. Geschwindigkeit: 100 km/h (Lastgrenze S) / 120 km/h (bei Lastgrenze SS oder leer)
Eigengewicht: 13.600 kg
Bremse: DK-GP-A (D)
Handbremse: Ja
Verwendungsfähigkeit: Nur Schweiz
Quelle: kombimodell.waggonfabrik.eu, Schweizerische Post AG und eigene Sichtung der Anschriften](/bilder/thumbs/deutschland--unternehmen--vtg-rail-europe-gmbh-auch-ex-aaec-831486.jpg "Zweiachsiger Behältertragwagen 43 68 4433 192-2 D-AAEC, der Gattung Lgnss 1 der ehemaligen AAE Ahaus-Alstätter Eisenbahn Cargo AG mit Sitz in Baar (2015 zur VTG AG, Hamburg) vermietet an die Schweizerische Post AG, beladen mit zwei Wechselbrücke (WB) am 20 Februar 2017 abgestellt im Bahnhof Landquart.
Die Schweizerische Post AG (ex PTT) betreibt für den schweizweiten Brief- und Paketversand, aber auch Stückgutlogistik von palettisierte Handelswaren, Rohstoffen oder Gefahrgut andere Kunden, einen Kombiverkehr von Tür zu Tür. Die Post verlädt die Waren von der Straße auf die Schiene und liefert sie an die gewünschte Adresse in Post eigenen oder Kunden Wechselbehälter oder Containern. Für die Wechselbehälter oder Container gibt es Umschlagsterminals der Post in Daillens, Härkingen, Frauenfeld, Landquart oder Cadenazzo.
Um den schweizweiten Brief- und Paketversand schneller und letztlich auch wirtschaftlicher zu gestalten, investierte die Schweizer Post massiv in den Aufbau einer Logistik, die den Wechselbehälter als tragendes Element vorsieht. Um auch die Eisenbahn in dieses System einzubeziehen und nicht, wie in vielen anderen Ländern geschehen, nahezu ausschließlich auf die Straße als Verkehrsträger zu setzen, musste ein geeigneter Tragwagen gefunden werden.
Die Rollmaterialknappheit im Kombinierten Verkehr ist jedoch so alt wie der KV selbst. Zudem hatte es Ende der 1990er Jahre kaum für das Anforderungsprofil geeignete Waggons. Immerhin sollten je Waggon zwei Behälter (WB) transportiert werden können. Vierachsige Waggons waren hierzu eindeutig
überdimensioniert und wären durch viel ungenutzte Ladelänge sowie großer »Totlast« unwirtschaftlich gewesen. Die meisten Vierachser sind ausgelegt für 60' Ladelänge und somit gut geeignet für ISO-Container, nicht jedoch für die Wechselbrücken, deren Längenmaße zwischen 23,5' (7,15m) und knapp 26' (7,82m) liegen.
Zweiachsige Waggons wurden jedoch wseit den 1980er Jahren europaweit kaum noch neu gebaut, da sie für den Containertransport aufgrund der maximalen Achslast nur begrenzt nutzbar sind. Zudem sorgten auch unerfreuliche Vorfälle von Entgleisungen im Rangierbetrieb solcher Waggons mit langem Achsstand für eine Abkehr vom Zweiachser. Während die UIC maximal 9 m vorsieht, lassen sich Ladelängen für Wechselbehälter oft nur mit 10 m Achsstand realisieren. Damit war klar, dass für den geplanten Einsatz nur eine Neukonstruktion in Frage kam.
So beauftragte die Schweizer Post die Ahaus-Alstätter-Eisenbahn (AAE) in Baar, damals einer der größten Waggonvermieter Europas (gehört seit 2015 zur VTG AG) mit Konstruktion und Lieferung eines geeigneten Waggons, der dann langfristig von der Post angemietet werden sollte. Die AAE ließ daraufhin bei MSV Studenka (Tschechische Republik) einen zweiachsigen Behältertragwagen bauen, der mit einem Radstand von 10 m eine Ladelänge von 15 m aufweist und somit geeignet für das geforderte Beladungsszenario von zwei 7,45m Wechselbehältern (C745) ist.
Der Wagenrahmen besteht aus einer geschweißten Stahlkonstruktion mit außenliegenden fischbauchartigen Längsträgern in Doppel-T-Profil. Weiterer wichtiger Aspekt war, die Konstruktion nicht nur lauf-, sondern auch bremstechnisch für ss-Verkehre (HG 120 Km/h) auszulegen. Lauftechnisch wird dieses erreicht durch Einsatz von zwei längseingebauten Wende- sowie vier Querdämpfern zwischen Radsatzlagern und Wagenrahmen. Bremsseitig verfügt der Waggon über eine selbsttätig lastabhängig wirkende Druckluftbremse. Die Bremskraft wird dabei über jeweils zwei Aluminiumkeramik-Bremsscheiben pro Achse übertragen. Die Anbringung der Bremszangen an zwei massiven, querliegenden Rohrkonstruktionen verleiht dem »Postwagen«, zusammen mit Dämpfern und Fischbauchträgern, sein charakteristisches Aussehen.
Die Ladeflächenhöhe liegt durchgehend bei 1.070 mm über SO und unterschreitet somit die gemäß UIC-Merkblatt 571-4 (Einheitsgüterwagen – Güterwagen des kombinierten Verkehrs) vorgesehene Normalhöhe um 100 mm. Bei einem Eigengewicht von 14 t weist der »Postwagen« eine für den Einsatzzweck in der Brief- und Paketlogistik geeignete Lastgrenze von 26 t (ss-Verkehre) resp. 31t (s) auf. Das Maximalgewicht des Wagens liegt somit bei 45 t, im Betrieb werden 31,6 t als Normgewicht angesetzt (die Ladeinheiten werden im Post-Betrieb nicht verwogen!).
Trotz zusätzlich an den Wagenenden eingebauter Schwingungsdämpfer, die Schwingungen der Waggonstruktur bei teilbeladenen Waggons verhindern sollen, verkehren die »Postwagen« entweder leer oder immer mit zwei Behältern beladen, selbst wenn einer davon leer mitgeführt wird.
Inklusive drei Prototypen wurden 1999 in gesamt 253 Wagen gebaut und bei der AAE in Dienst gestellt. Alle Einheiten sind in RAL 7044 seidengrau lackiert. Als zweiachsiger Tragwagen trägt der »Postwagen« die Bauartbezeichnung Lgnss und ist gemäß UIC 438-2 (Kennzeichnungen der Güterwagen) eingereiht als (43 68) 4433 000 – 252. Die Kennzeichnung 43 verweist dabei auf die nicht vorhandene RIV-Kompatibilität, da der Wagen nur innerhalb der Schweiz eingesetzt wird, aber eingestellt sin sie in Deutschland.
TECHNISCHE DATEN:
Gattung: Lgnss 1
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 2
Länge über Puffer : 17.300 mm
Achsabstand: 10.000 mm
Ladelänge : 15.000 mm (zwei Wechselbehälter [C745] 7,45 m lang)
Ladehöhe über SOK: 1.070 mm
Max. Zuladung bei Lastgrenze S: 31,0 t (ab Streckenklasse D)
Max. Zuladung bei Lastgrenze SS: 26,0 t (ab Streckenklasse C)
Max. Geschwindigkeit: 100 km/h (Lastgrenze S) / 120 km/h (bei Lastgrenze SS oder leer)
Eigengewicht: 13.600 kg
Bremse: DK-GP-A (D)
Handbremse: Ja
Verwendungsfähigkeit: Nur Schweiz
Quelle: kombimodell.waggonfabrik.eu, Schweizerische Post AG und eigene Sichtung der Anschriften")
Zweiachsiger Behältertragwagen 43 68 4433 192-2 D-AAEC, der Gattung Lgnss 1 der ehemaligen AAE Ahaus-Alstätter Eisenbahn Cargo AG mit Sitz in Baar (2015 zur VTG AG, Hamburg) vermietet an die Schweizerische Post AG, beladen mit zwei Wechselbrücke (WB) am 20 Februar 2017 abgestellt im Bahnhof Landquart.
Die Schweizerische Post AG (ex PTT) betreibt für den schweizweiten Brief- und Paketversand, aber auch Stückgutlogistik von palettisierte Handelswaren, Rohstoffen oder Gefahrgut andere Kunden, einen Kombiverkehr von Tür zu Tür. Die Post verlädt die Waren von der Straße auf die Schiene und liefert sie an die gewünschte Adresse in Post eigenen oder Kunden Wechselbehälter oder Containern. Für die Wechselbehälter oder Container gibt es Umschlagsterminals der Post in Daillens, Härkingen, Frauenfeld, Landquart oder Cadenazzo.
Um den schweizweiten Brief- und Paketversand schneller und letztlich auch wirtschaftlicher zu gestalten, investierte die Schweizer Post massiv in den Aufbau einer Logistik, die den Wechselbehälter als tragendes Element vorsieht. Um auch die Eisenbahn in dieses System einzubeziehen und nicht, wie in vielen anderen Ländern geschehen, nahezu ausschließlich auf die Straße als Verkehrsträger zu setzen, musste ein geeigneter Tragwagen gefunden werden.
Die Rollmaterialknappheit im Kombinierten Verkehr ist jedoch so alt wie der KV selbst. Zudem hatte es Ende der 1990er Jahre kaum für das Anforderungsprofil geeignete Waggons. Immerhin sollten je Waggon zwei Behälter (WB) transportiert werden können. Vierachsige Waggons waren hierzu eindeutig
überdimensioniert und wären durch viel ungenutzte Ladelänge sowie großer »Totlast« unwirtschaftlich gewesen. Die meisten Vierachser sind ausgelegt für 60' Ladelänge und somit gut geeignet für ISO-Container, nicht jedoch für die Wechselbrücken, deren Längenmaße zwischen 23,5' (7,15m) und knapp 26' (7,82m) liegen.
Zweiachsige Waggons wurden jedoch wseit den 1980er Jahren europaweit kaum noch neu gebaut, da sie für den Containertransport aufgrund der maximalen Achslast nur begrenzt nutzbar sind. Zudem sorgten auch unerfreuliche Vorfälle von Entgleisungen im Rangierbetrieb solcher Waggons mit langem Achsstand für eine Abkehr vom Zweiachser. Während die UIC maximal 9 m vorsieht, lassen sich Ladelängen für Wechselbehälter oft nur mit 10 m Achsstand realisieren. Damit war klar, dass für den geplanten Einsatz nur eine Neukonstruktion in Frage kam.
So beauftragte die Schweizer Post die Ahaus-Alstätter-Eisenbahn (AAE) in Baar, damals einer der größten Waggonvermieter Europas (gehört seit 2015 zur VTG AG) mit Konstruktion und Lieferung eines geeigneten Waggons, der dann langfristig von der Post angemietet werden sollte. Die AAE ließ daraufhin bei MSV Studenka (Tschechische Republik) einen zweiachsigen Behältertragwagen bauen, der mit einem Radstand von 10 m eine Ladelänge von 15 m aufweist und somit geeignet für das geforderte Beladungsszenario von zwei 7,45m Wechselbehältern (C745) ist.
Der Wagenrahmen besteht aus einer geschweißten Stahlkonstruktion mit außenliegenden fischbauchartigen Längsträgern in Doppel-T-Profil. Weiterer wichtiger Aspekt war, die Konstruktion nicht nur lauf-, sondern auch bremstechnisch für ss-Verkehre (HG 120 Km/h) auszulegen. Lauftechnisch wird dieses erreicht durch Einsatz von zwei längseingebauten Wende- sowie vier Querdämpfern zwischen Radsatzlagern und Wagenrahmen. Bremsseitig verfügt der Waggon über eine selbsttätig lastabhängig wirkende Druckluftbremse. Die Bremskraft wird dabei über jeweils zwei Aluminiumkeramik-Bremsscheiben pro Achse übertragen. Die Anbringung der Bremszangen an zwei massiven, querliegenden Rohrkonstruktionen verleiht dem »Postwagen«, zusammen mit Dämpfern und Fischbauchträgern, sein charakteristisches Aussehen.
Die Ladeflächenhöhe liegt durchgehend bei 1.070 mm über SO und unterschreitet somit die gemäß UIC-Merkblatt 571-4 (Einheitsgüterwagen – Güterwagen des kombinierten Verkehrs) vorgesehene Normalhöhe um 100 mm. Bei einem Eigengewicht von 14 t weist der »Postwagen« eine für den Einsatzzweck in der Brief- und Paketlogistik geeignete Lastgrenze von 26 t (ss-Verkehre) resp. 31t (s) auf. Das Maximalgewicht des Wagens liegt somit bei 45 t, im Betrieb werden 31,6 t als Normgewicht angesetzt (die Ladeinheiten werden im Post-Betrieb nicht verwogen!).
Trotz zusätzlich an den Wagenenden eingebauter Schwingungsdämpfer, die Schwingungen der Waggonstruktur bei teilbeladenen Waggons verhindern sollen, verkehren die »Postwagen« entweder leer oder immer mit zwei Behältern beladen, selbst wenn einer davon leer mitgeführt wird.
Inklusive drei Prototypen wurden 1999 in gesamt 253 Wagen gebaut und bei der AAE in Dienst gestellt. Alle Einheiten sind in RAL 7044 seidengrau lackiert. Als zweiachsiger Tragwagen trägt der »Postwagen« die Bauartbezeichnung Lgnss und ist gemäß UIC 438-2 (Kennzeichnungen der Güterwagen) eingereiht als (43 68) 4433 000 – 252. Die Kennzeichnung 43 verweist dabei auf die nicht vorhandene RIV-Kompatibilität, da der Wagen nur innerhalb der Schweiz eingesetzt wird, aber eingestellt sin sie in Deutschland.
TECHNISCHE DATEN:
Gattung: Lgnss 1
Spurweite: 1.435 mm (Normalspur)
Anzahl der Achsen: 2
Länge über Puffer : 17.300 mm
Achsabstand: 10.000 mm
Ladelänge : 15.000 mm (zwei Wechselbehälter [C745] 7,45 m lang)
Ladehöhe über SOK: 1.070 mm
Max. Zuladung bei Lastgrenze S: 31,0 t (ab Streckenklasse D)
Max. Zuladung bei Lastgrenze SS: 26,0 t (ab Streckenklasse C)
Max. Geschwindigkeit: 100 km/h (Lastgrenze S) / 120 km/h (bei Lastgrenze SS oder leer)
Eigengewicht: 13.600 kg
Bremse: DK-GP-A (D)
Handbremse: Ja
Verwendungsfähigkeit: Nur Schweiz
Quelle: kombimodell.waggonfabrik.eu, Schweizerische Post AG und eigene Sichtung der Anschriften
Armin Schwarz
Armin Schwarz
Deutschland / Unternehmen / VTG Rail Europe GmbH (auch ex AAEC), Deutschland / Wagen / Güterwagen der Gattung L... (Flachwagen in Sonderbauart), allgemein Europa / Güterwagen / Gattung L... (Flachwagen in Sonderbauart), Schweiz / Unternehmen / Schweizerische Post AG (La Poste Suisse), ex PTT
31 1400x933 Px, 24.11.2023
Vierachsige (2 x 2 achsiger) Flachwageneinheit mit abgesenktem Fußboden und Radvorlegern 27 80 4354 136-8 D-TWA, der Gattung Laadrs (TWA DB4), der TWA – TRANSWAGGON GmbH (Hamburg), beladen mit FIAT Kleintransporter abgestellt mir am 07. September 2021beim Bahnhof Brig.
TECHNISCHE DATEN:
Gattung: Laadrs (TWA Laadrs (DB4))
Spurweite: 1.435 mm
Anzahl der Achsen: 4
Länge über Puffer : 32.230 mm
Achsabstände: 10.000 mm / 5.830 mm / 10.000 mm
Laufraddurchmesser: 840 mm (neu)
Ladelänge : 30.900 mm
Ladebreite : 2.730 mm
Anzahl Radvorleger: 2 x 16 = 32
Ladefläche: 84 m²
Fußbodenhöhe über SOK: 1.000mm (abgesenkte Bereich)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Eigengewicht: 28.700 kg
Nutzlast: 51,3 t ab Streckenklasse C
Kleinster befahrb. Gleisbogenhalbmesser: 74 m
Bremse: 2 x KE-GP-A (K)
Bremssohle: K-Sohle (COSID 810)
Handbremse: Ja
Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
Offener Güterwagen (wohl für Abraumtransporte, kürzere Version) VTG 37 RIV 80 D-VTGCH 5336 246-3 Lamos in Lindau-Insel am 12.08.2023.
Karl Sauerbrey
Karl Sauerbrey
Offener Güterwagen (wohl für Abraumtransporte) VTG 31 80 D-VTGCH 53 41 971-4 Lamos in Lindau-Insel am 12.08.2023.
Karl Sauerbrey
Karl Sauerbrey
Flachwagen 389 0 5424-2 mit Dampfwalze beladen bei der Jubiläumsparade 150 Jahre Deutsche Eisenbahn in Nürnberg am 14.09.1985.
Karl Sauerbrey
Karl Sauerbrey

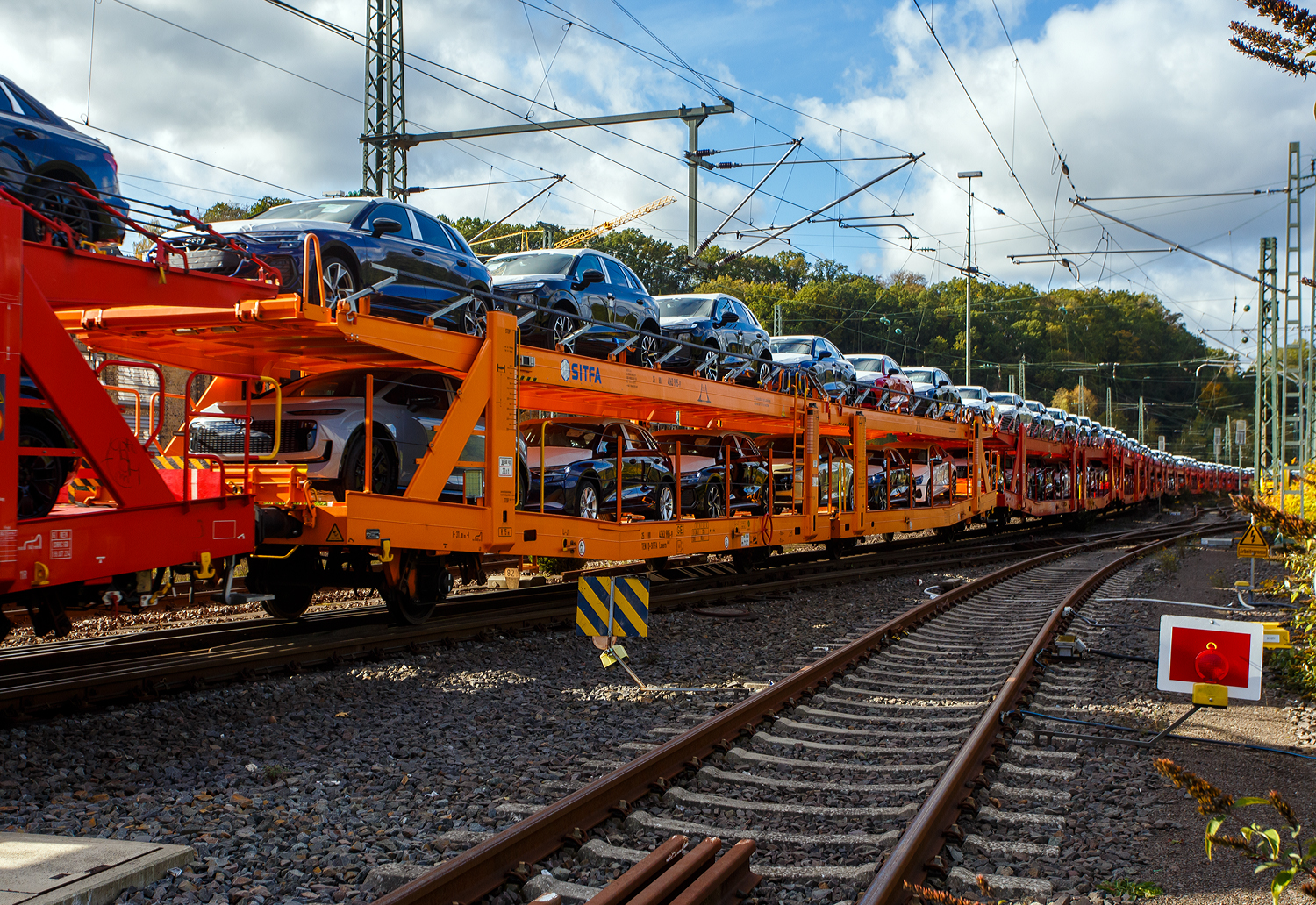

2 x 2 achsiger leerer offener Doppelstock-Autotransportwagen (Wageneinheit) 27 80 4371 793-3 D-TOUAX, der Gattung Laaers, der irländischen Vermietungsfirma TOUAX Rail Limited, am 24.03.2023 im Zugverband bei einer Zugdurchfahrt in Niederschelde (Sieg).
Die TOUAX Type-Bezeichnung ist Laaers GREENBRIER, Greenbrier Europe ist auch der Hersteller von der Wageneinheit, aus dem Werk Astra Rail Industries S.A. Die Wageneinheit hat ein „Spindel-Lifting-System“ für die obere Ladeebene.
TECHNISCHE DATEN (laut Anschriften):
Gattungskennzahl: 4371
Spurweite: 1.435 mm
Anzahl der Achsen: 4 (2 x 2)
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.200 mm / 10.000 mm
Laufraddurchmesser : 760 mm (neu)
Ladelänge : 30.070 mm (unten) / 30.560 mm (oben)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Eigengewicht: 34.000 kg
Nutzlast: 30,0 t bei Streckenklasse A, 34,0 t ab Streckenklasse B (max. 17 t pro Ebene)
Kleinster befahrbarer Gleisbogenhalbmesser: R 75 m
Bremse: KE-GP-A (K)
Bremssohle: J816M
Handbremse: Ja
Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
Ungewöhnliches in Lausanne: ein "Auto im Reisezug" Test-Komposition? Oder ist der zu testende Laaeffrs 560.4 (25 80 4382 302-4Ten D-ATG) "nur" ein gewöhnlicher Autotransport Wagen. Jedenfalls freute ich mich über die Railpool 187 009-6 (91 80 4618 009-6 D-Rpool) die ich mit ihrem bunten Testzug in Lausanne aufnehmen konnte.
4. März 2023
Stefan Wohlfahrt
Stefan Wohlfahrt

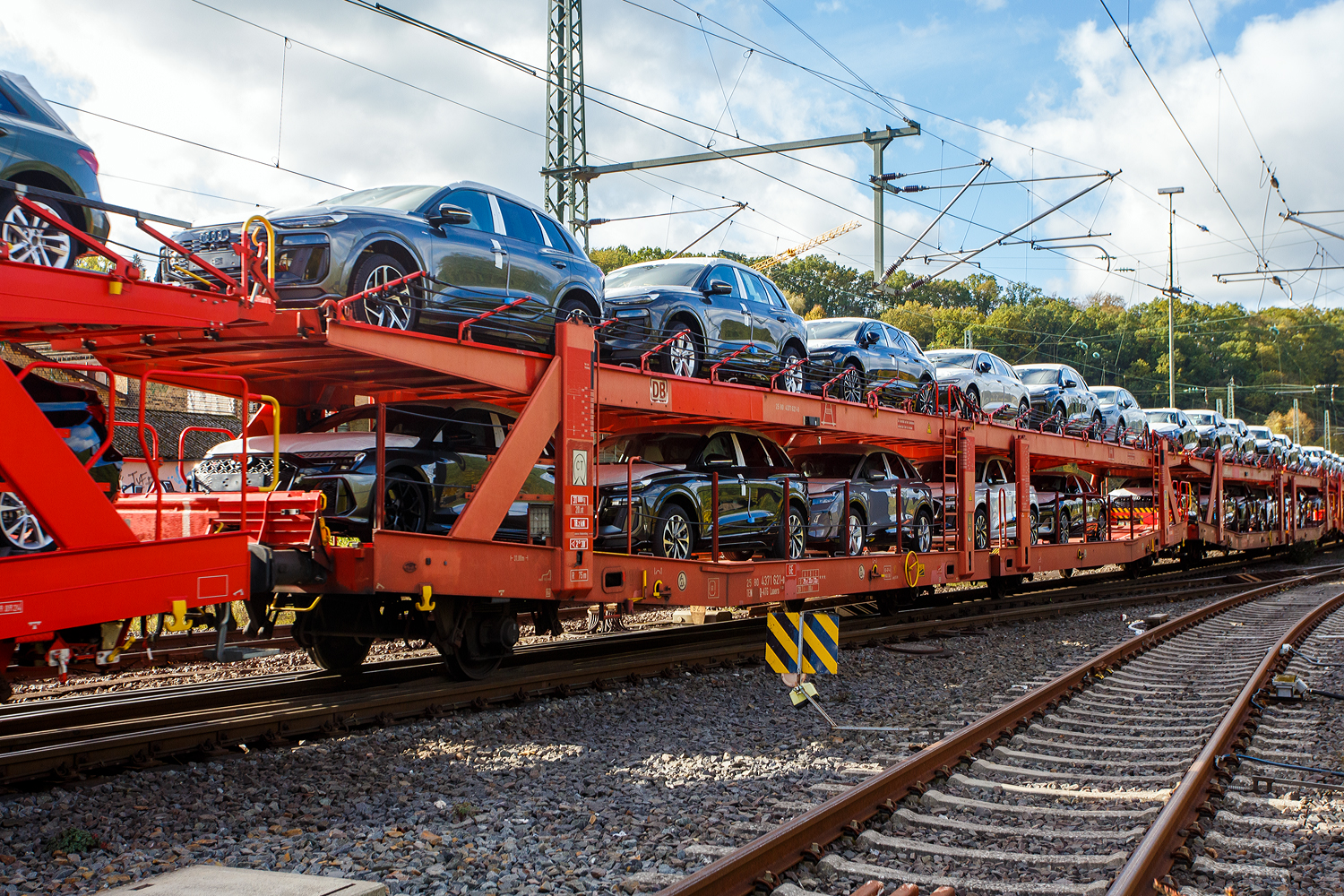

2 x 2 achsiger leerer offener Doppelstock-Autotransportwagen (Wageneinheit) 25 80 4382 103-6 D-ATG der Gattung Laaeffrs 561 der DB Cargo Logistics GmbH (ex ATG Autotransportlogistic GmbH) am 22.02.2023 im Zugverband bei der Durchfahrt in Kirchen (Sieg).
Die Wagen der Gattung Laaeffrs 561 sind im Rahmen von dem Projekt „Innovativer Güterwagen“ neuentwickelte Wagen. Es ist auch die Antwort auf den sich verändernden Automobilmarkt, auf dem zunehmend größere und schwerere Fahrzeuge gefragt sind (SUV). So eignen sich diese Wagen insbesondere für den europaweiten Transport von großvolumigen Pkws, SUVs und Vans, auch bei kleineren Lichtraumprofilen. Mit der hohen Lastgrenze von 35,5 Tonnen ist der Transport von besonders schweren Fahrzeugen möglich.
Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden. Flexible Elemente der unteren Ladeebene sowie eine spezielle Geometrie der oberen Ladeebene dienen zusätzlich der effizienteren Ausnutzung des Laderaums bei besonders hohen Pkw.
Zur Ladungssicherung befinden sich auf der oberen und unteren Ladeebene jeweils 32 Radvorleger. Eine Besonderheit ist auch die erhöhte Arbeitssicherheit durch das Klappgeländer auf der oberen Ladeebene.
Die Vorteile auf einen Blick:
– Zweigliedriger, doppelstöckiger Autotransportwagen
– Hohe Lastgrenze
– Große Durchfahrhöhe
– Obere Ladeebene flexibel einstellbar
– Untere Ladeebene mit verstellbaren Elementen für eine höhere Auslastung
– Verringerte Gesamthöhe durch besondere Geometrie der oberen Ladeebene
– Klappbare Absturzsicherung auf der oberen Ladeebene
TECHNISCHE DATEN:
Gattung: Laaeffrs 561
Baujahr: ab 2018
Hersteller (u.a.): Tatravagónka a.s. Poprad (Slowakei)
Spurweite: 1.435 mm
Anzahl der Achsen: 4
Länge über Puffer : 33.000 mm
Ladelänge : 32.080 mm (unten) / 32.550 mm (oben)
Ladebreite : 2.950 mm (unten) / 2.794 mm (oben)
Wagenhöhe: 3.500 mm
Achsabstände: 10.700 / 5.900 / 10.700 mm
Laufraddurchmesser (neu): äußere 760 mm und mittlere 730 mm
Typ der Radsätze: BA 375
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Eigengewicht: 36.500 kg
Nutzlast: 35,5 t ab Streckenklasse B (max. 18 t pro Ebene)
Max. Gewicht je Pkw: 2.800 kg
Kleinster befahrb. Gleisbogenhalbmesser: R 75 m
Höhe des Klappgeländers: 1.100 mm
Bremse: KNORR KE-GP-A (K)
Bremssohle: Jurid 816M
Intern. Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
2 x 2 achsiger leerer offener Doppelstock-Autotransportwagen (Wageneinheit) 25 80 4382 096-2 D-ATG der Gattung Laaeffrs 561 der DB Cargo Logistics GmbH (ex ATG Autotransportlogistic GmbH) am 22.02.2023 im Zugverband bei der Durchfahrt in Kirchen (Sieg).
Die Wagen der Gattung Laaeffrs 561 sind im Rahmen von dem Projekt „Innovativer Güterwagen“ neuentwickelte Wagen. Es ist auch die Antwort auf den sich verändernden Automobilmarkt, auf dem zunehmend größere und schwerere Fahrzeuge gefragt sind (SUV). So eignen sich diese Wagen insbesondere für den europaweiten Transport von großvolumigen Pkws, SUVs und Vans, auch bei kleineren Lichtraumprofilen. Mit der hohen Lastgrenze von 35,5 Tonnen ist der Transport von besonders schweren Fahrzeugen möglich.
Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden. Flexible Elemente der unteren Ladeebene sowie eine spezielle Geometrie der oberen Ladeebene dienen zusätzlich der effizienteren Ausnutzung des Laderaums bei besonders hohen Pkw.
Zur Ladungssicherung befinden sich auf der oberen und unteren Ladeebene jeweils 32 Radvorleger. Eine Besonderheit ist auch die erhöhte Arbeitssicherheit durch das Klappgeländer auf der oberen Ladeebene.
Die Vorteile auf einen Blick:
– Zweigliedriger, doppelstöckiger Autotransportwagen
– Hohe Lastgrenze
– Große Durchfahrhöhe
– Obere Ladeebene flexibel einstellbar
– Untere Ladeebene mit verstellbaren Elementen für eine höhere Auslastung
– Verringerte Gesamthöhe durch besondere Geometrie der oberen Ladeebene
– Klappbare Absturzsicherung auf der oberen Ladeebene
TECHNISCHE DATEN:
Gattung: Laaeffrs 561
Baujahr: ab 2018
Hersteller (u.a.): Tatravagónka a.s. Poprad (Slowakei)
Spurweite: 1.435 mm
Anzahl der Achsen: 4
Länge über Puffer : 33.000 mm
Ladelänge : 32.080 mm (unten) / 32.550 mm (oben)
Ladebreite : 2.950 mm (unten) / 2.794 mm (oben)
Wagenhöhe: 3.500 mm
Achsabstände: 10.700 / 5.900 / 10.700 mm
Laufraddurchmesser (neu): äußere 760 mm und mittlere 730 mm
Typ der Radsätze: BA 375
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Eigengewicht: 36.500 kg
Nutzlast: 35,5 t ab Streckenklasse B (max. 18 t pro Ebene)
Max. Gewicht je Pkw: 2.800 kg
Kleinster befahrb. Gleisbogenhalbmesser: R 75 m
Höhe des Klappgeländers: 1.100 mm
Bremse: KNORR KE-GP-A (K)
Bremssohle: Jurid 816M
Intern. Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
2 x 2 achsiger leerer offener Doppelstock-Autotransportwagen (Wageneinheit) 27 80 4371 785-1 D-TOUAX, der Gattung Laaers, der irländischen Vermietungsfirma TOUAX Rail Limited, am 14.02.2023 im Zugverband bei einer Zugdurchfahrt in Niederschelde (Sieg).
Die TOUAX Type-Bezeichnung ist Laaers GREENBRIER, Greenbrier Europe ist auch der Hersteller von der Wageneinheit, aus dem Werk Astra Rail Industries S.A. Die Wageneinheit hat ein „Spindel-Lifting-System“ für die obere Ladeebene.
TECHNISCHE DATEN (laut Anschriften):
Gattungskennzahl: 4371
Spurweite: 1.435 mm
Anzahl der Achsen: 4 (2 x 2)
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.200 mm / 10.000 mm
Laufraddurchmesser : 760 mm (neu)
Ladelänge : 30.070 mm (unten) / 30.560 mm (oben)
Höchstgeschwindigkeit: 100 km/h (beladen) / 120 km/h (leer)
Eigengewicht: 34.000 kg
Nutzlast: 30,0 t bei Streckenklasse A, 34,0 t ab Streckenklasse B (max. 17 t pro Ebene)
Kleinster befahrbarer Gleisbogenhalbmesser: R 75 m
Bremse: KE-GP-A (K)
Bremssohle: J816M
Handbremse: Ja
Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
Die vierachsige Flachwageneinheit 24 80 4305 366-4 D-HGUI (ex 24 80 4305 366-5 D-TWA), der Gattung Laas, der Hering Bahnbau GmbH (Burbach) steht am 08.02.2023 beim Kleinbahnhof der WEBA in Scheuerfeld (Sieg). Der Wagen ist als Schutzwagen dem 125t - KIROW Gleisbauschienenkran KRC 810 T „Popeye“ D-HGUI 99 80 9419 010-0 zugeordnet.
TECHNISCHE DATEN (laut Anschiften):
Spurweite: 1.435 mm
Länge über Puffer: 27.000 mm
Achsabstände: 9.000 / 2.140 / 9.000 mm (= 20.140 mm)
Ladelänge: 2 x 12.600 mm
Ladefläche: 2 x 39 m²
Höchstgeschwindigkeit: beladen 100 km/h / leer 120 km/h
Eigengewicht: 23.400 kg
Maximale Ladegewicht: 55,6 t (ab Streckenklasse C)
Kleinster bef. Gleisbogenradius: 75 m
Bremse: KE-GP (LL)
Bremssohle: IP 116
Feststellbremse: 2 x
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Hier nochmal die eine Einheit als Detail....
Die vierachsige Flachwageneinheit 24 80 4305 366-4 D-HGUI (ex 24 80 4305 366-5 D-TWA), der Gattung Laas, der Hering Bahnbau GmbH (Burbach) steht am 08.02.2023 beim Kleinbahnhof der WEBA in Scheuerfeld (Sieg). Der Wagen ist als Schutzwagen dem 125t - KIROW Gleisbauschienenkran KRC 810 T „Popeye“ D-HGUI 99 80 9419 010-0 zugeordnet.
Armin Schwarz
Armin Schwarz
Sieht so aus als wäre ein Modell einer 189er auf dem Wagen verladen....
Kleinbahnhof der WEBA (Westerwaldbahn) in Scheuerfeld (Sieg) am 09.02.2023: Vorne steht die vierachsige Flachwageneinheit der Gattung Laas, der HERING Bahnbau (Burbach), 24 80 4305 366-4 D-HGUI und hinten auf der Siegstrecke fährt die 189 068-0 (91 80 6189 068-0 D-DB) der DB Cargo AG in Richtung Köln.
Armin Schwarz
Armin Schwarz
Doppelstock-Autotransportwagen 23 80 4351 950-9 D-ATG, der Gattung Laaes 556, der DB Cargo Logistics GmbH (ex DB Schenker ATG) am 07.02.2023 im Zugverband bei einer Zugdurchfahrt in Wilnsdorf-Rudersdorf.
Der Wagen wurde 1992 Waggonbau Niesky gebaut.
Die Waggons haben zwei Ladeebenen und können je nach Bauart mit 9 bis 14 Mittelklasse-Pkw beladen werden. Die Waggons sind europaweit einsatzfähig und wurden gezielt für den internationalen Transport von PKW entwickelt. Zur Be- und Entladung der oberen Ladeebene an Kopframpen können die Wagenenden aus der Transportstellung in die sogenannte Rampenstellung abgesenkt beziehungsweise angehoben werden. Des Weiteren können die Wagenenden der oberen Ladeebene in die Beladestellung angehoben werden. Hierdurch wird die maximale Durchfahrtshöhe für die Be- und Entladung der Fahrzeuge auf der unteren Ladeebene realisiert.
TECHNISCHE DATEN:
Gattung: Laaes (Bauart 556)
Spurweite: 1.435 mm
Anzahl der Achsen: 4
Länge über Puffer : 27.000 mm
Achsabstand: 22.300 mm (9.000 / 4.300 / 9.000 mm)
Laufraddurchmesser: 840 mm (neu)
Ladelänge : 26.100 mm (unten) / 26.500 mm (oben)
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 28.800 kg
Nutzlast: 24 t ab Streckenklasse A, unten max. 13 t / oben max. 11 t
Kleinster befahrb. Gleisbogenhalbmesser: 80 m
Bremse: KE-GP-A (LL)
Intern. Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz
Leere Doppelstock-Autotransportwagen-Einheit 25 80 4367 109-2 D-ATG und weitere, der Gatttung Laaeks 553, der DB Schenker Rail Automotive GmbH (ex DB Schenker ATG) am 24.03.2021 im Zugverband bei der Durchfahrt in Niederschelden.
Die zuverlässigen und robusten Wagen dieser Bauarten wurden für den internationalen Transport von PKW entwickelt.
Zur Be- und Entladung der oberen Ladeebene an Kopframpen können die Wagenenden aus der Transportstellung in die sogenannte Rampenstellung abgesenkt beziehungsweise angehoben werden. Des Weiteren können die Wagenenden der oberen Ladeebene in die Beladestellung angehoben werden. Hierdurch wird die maximale Durchfahrtshöhe für die Be- und Entladung der Fahrzeuge auf der unteren Ladeebene realisiert.
TECHNISCHE DATEN:
Gattung: Laaeks (Bauart 553)
Spurweite: 1.435 mm
Anzahl der Achsen: 4
Länge über Puffer : 27.000 mm
Ladelänge : 26.100 mm (unten) / 26.500 mm (oben)
Ladebreite : 3.000 mm (unten) / 2.910 mm (oben)
Wagenhöhe: 3.400 mm
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: ca. 26.700 kg
Nutzlast: 18,5 t (unten max. 12 t / oben max. 10 t)
Abstand der äußeren Radsätze: 22.300 mm (9.000 / 4.300 / 9.000 mm)
Kleinster befahrb. Gleisbogenhalbmesser: 80 m
Verwendungsfähigkeit: RIV
Armin Schwarz
Armin Schwarz

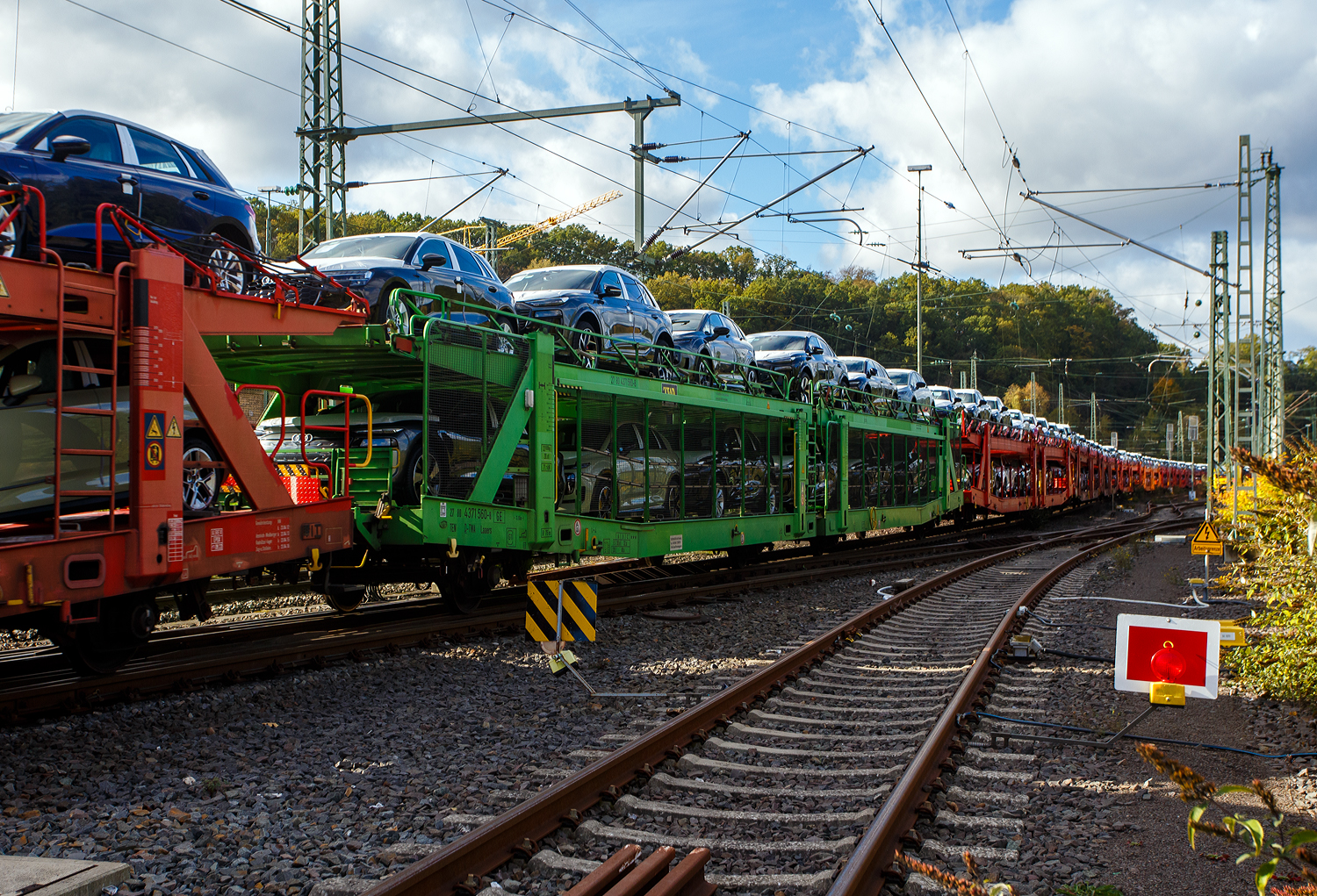

Leerer offener vierachsiger Doppelstock- Autotransportwaggon 27 80 4371 608-5 D-NACCO, der Gattung Laaers 560.1 (BA 5.854), noch registriert unter NACCO AG (gehören nun der TWA- TRANSWAGGON) am 11.01.2022 im Zugverband bei einer Zugdurchfahrt in Betzdorf (Sieg).
Diese Waggons haben zwei Ladeebenen und sind für den europaweiten Transport geeignet. Sie werden für den internationalen Transport von PKWs, Geländewagen, und Vans eingesetzt und bieten maximale Flexibilität durch eine stufenlos verstellbare obere Ladeebene. Aufgrund der hohen Lastgrenze (34t) ist der Transport von besonders schweren Fahrzeugen der genannten Typen möglich. Damit sowohl ein typenreiner Transport als auch eine Mischverladung in den unterschiedlichen Lademaßen möglich ist, kann die obere Ladeebene hinsichtlich der Transportstellungen stufenlos eingestellt werden.
Die oberen Ladeebenen sind über jeweils vier dreigängige Spindeln und Tragsäulen mit dem Untergestell verbunden. Die Säulenpaare lassen sich getrennt bedienen, damit die oberen Ladeebenen an den Fahrzeugenden - notwendig zur Be- und Entladung - rampenartig gestellt werden können.
TECHNISCHE DATEN:
Gattung: Laaers 560.1 (BA 5.854),
Hersteller: ELH Waggonbau Niesky GmbH, Baujahr 2017
Spurweite: 1.435 mm
Anzahl der Achsen: 4
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.160 mm / 10.000 mm
Laufraddurchmesser (neu): 840 mm (außen) / 730 mm (mittleren)
Ladelänge : 30.070 mm (unten) / 30.550 mm (oben)
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 30.000 kg
Nutzlast: 32 t bei Streckenklasse A, 34,0 t ab B (max. 18 t pro Ebene)
Kleinster befahrb. Gleisbogenhalbmesser: 75 m
Bremse: KE-GP-A
Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
Leerer offener vierachsiger Doppelstock- Autotransportwaggon 27 80 4371 573-1 D-NACCO, der Gattung Laaers 560.1 (BA 5.854), noch registriert unter NACCO AG (gehören nun der TWA- TRANSWAGGON) am 11.01.2022 im Zugverband bei einer Zugdurchfahrt in Betzdorf (Sieg).
TECHNISCHE DATEN:
Gattung: Laaers 560.1 (BA 5.854),
Hersteller: ELH Waggonbau Niesky GmbH, Baujahr 2017
Spurweite: 1.435 mm
Anzahl der Achsen: 4
Länge über Puffer : 31.000 mm
Achsabstände: 10.000 mm / 5.160 mm / 10.000 mm
Laufraddurchmesser (neu): 840 mm (außen) / 730 mm (mittleren)
Ladelänge : 30.070 mm (unten) / 30.550 mm (oben)
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 30.000 kg
Nutzlast: 32 t bei Streckenklasse A, 34,0 t ab B (max. 18 t pro Ebene)
Kleinster befahrb. Gleisbogenhalbmesser: 75 m
Bremse: KE-GP-A
Verwendungsfähigkeit: TEN-GE
Armin Schwarz
Armin Schwarz
Autotransportwagen 25 RIV 80 D-A35 4 366 295-0 mit Audi-PKWs der gehobenen Klasse beladen in Hinterdenkental am 17.10.2012.
Karl Sauerbrey
Karl Sauerbrey
Deutschland / Unternehmen / DB Cargo AG (ex DB Schenker Rail Deutschland AG), Deutschland / Wagen / Güterwagen der Gattung L... (Flachwagen in Sonderbauart), allgemein Europa / Güterwagen / Gattung L... (Flachwagen in Sonderbauart), Deutschland / Strecken / KBS 750 (Filstalbahn) Stuttgart–Ulm
77 1200x636 Px, 08.10.2022
Mülltransportwagen 2-achsig ZAS 29 80 445 4 061-1 D-ZAS Lgms in Freilassing am 10.08.2022.
Karl Sauerbrey
Karl Sauerbrey
Deutschland / Wagen / Güterwagen der Gattung L... (Flachwagen in Sonderbauart), Deutschland / Güterzüge / Müllzüge
74 1200x797 Px, 04.09.2022
2-achsiger Mülltransporter ZAS 23 80 445-4 040-5 RIV D-Za lgms in Freilassig am 10.08.2022.
Karl Sauerbrey
Karl Sauerbrey
Deutschland / Wagen / Güterwagen der Gattung L... (Flachwagen in Sonderbauart)
46 1200x769 Px, 02.09.2022
Der Zug ist, im Nachschuss, noch nicht zu Ende, aber die Lok schon aus dem Bilde...
Die 185 082-5 (91 80 6185 082-5 D-DB) der DB Cargo AG fährt am kalten Vormittag des 21.12.2021, mit einem sehr langen Autotransportzug der DB Cargo Logistics GmbH, durch Dillbrecht in Richtung Ruderdorf.
Armin Schwarz
Armin Schwarz
Doppelstock-Autotransportwagen 25 80 4366 632-4 D-ATG, der Gattung Laaeks 553, der DB Cargo Logistics GmbH (ex DB Schenker ATG) am 16.12.2021im Zugverband bei einer Zugdurchfahrt im Bahnhof Kirchen (Sieg).
Diese zuverlässigen und robusten Wagen dieser Bauarten wurden für den internationalen Transport von PKW entwickelt. Zur Be- und Entladung der oberen Ladeebene an Kopframpen können die Wagenenden aus der Transportstellung in die sogenannte Rampenstellung abgesenkt beziehungsweise angehoben werden. Des Weiteren können die Wagenenden der oberen Ladeebene in die Beladestellung angehoben werden. Hierdurch wird die maximale Durchfahrtshöhe für die Be- und Entladung der Fahrzeuge auf der unteren Ladeebene realisiert.
TECHNISCHE DATEN:
Gattung: Laaeks (Bauart 553)
Spurweite: 1.435 mm
Anzahl der Achsen: 4
Länge über Puffer : 27.000 mm
Ladelänge : 26.100 mm (unten) / 26.500 mm (oben)
Ladebreite : 3.000 mm (unten) / 2.910 mm (oben)
Wagenhöhe: 3.400 mm
Höchstgeschwindigkeit: 100 km/h (120 km/h leer)
Eigengewicht: 25.930 kg
Nutzlast: 18,5 t (unten max. 12 t / oben max. 10 t)
Abstand der äußeren Radsätze: 22.300 mm (9.000 / 4.300 / 9.000 mm)
Kleinster befahrb. Gleisbogenhalbmesser: 80 m
Armin Schwarz
Armin Schwarz
GALERIE 3
